785nm FP بٹر فلائی لیزر ڈایڈڈ

مندرجات کا جدول

1۔ 785nm کا تعارف ایف پی بٹر فلائی لیزر ڈائیوڈ

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

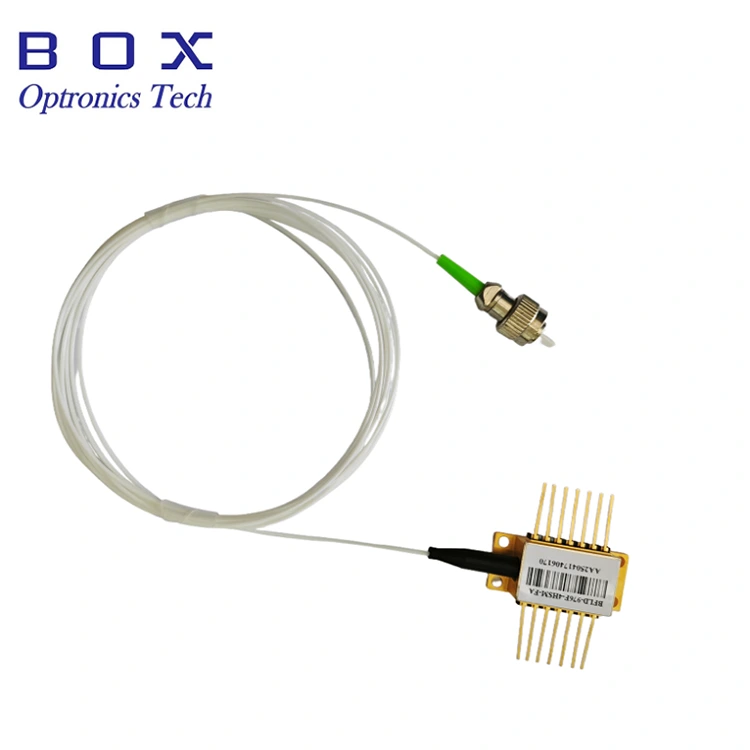

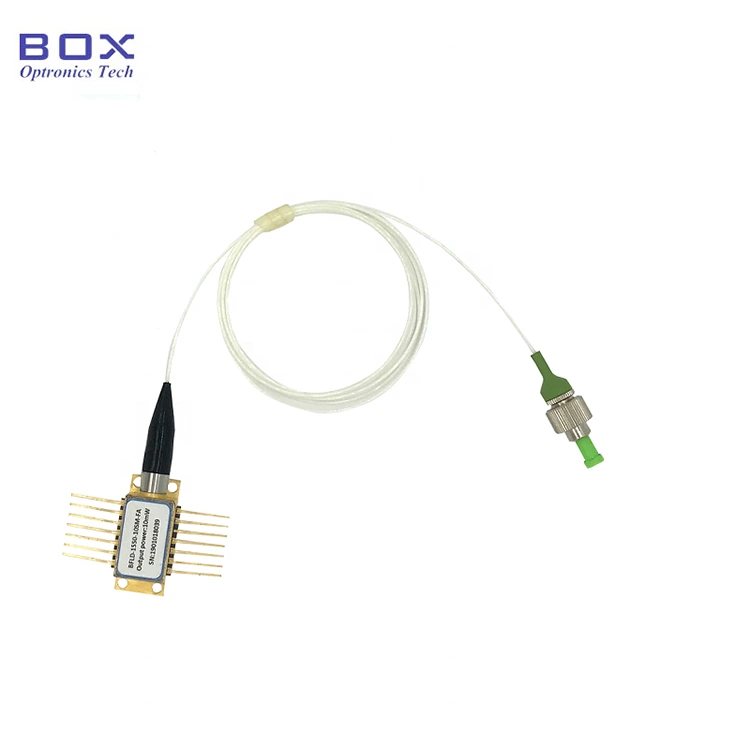

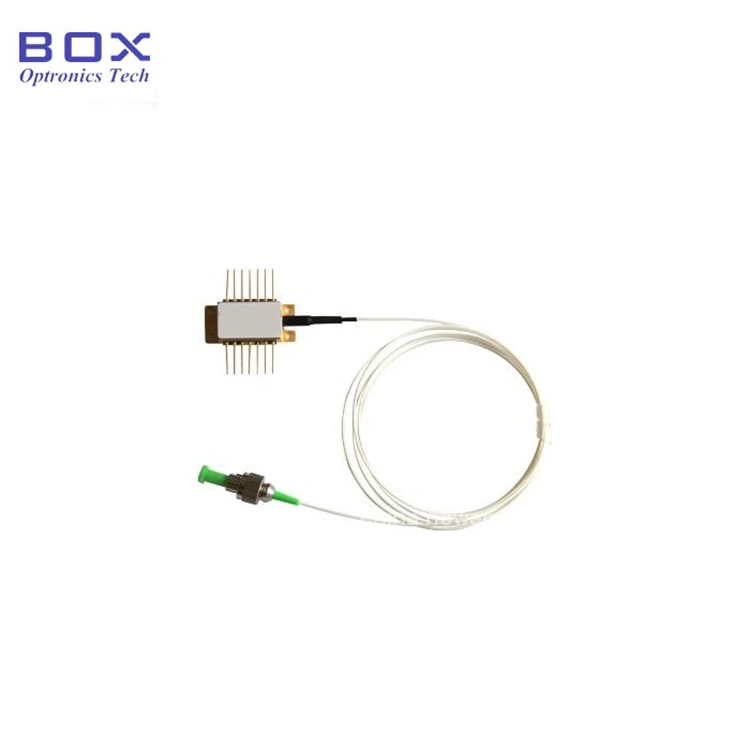

یہ ایک 785nm FP Butterfly Laser Diode ہے، جس کی خاصیت ہے۔ 30mW آؤٹ پٹ پاور تک۔ فائبر کی قسم ہو سکتی ہے۔ SM785-HP یا PM780-HP، اور TEC، مانیٹر فوٹوڈیوڈ، اور تھرمسٹر کو مربوط کرتا ہے۔ دی 900um حفاظتی ٹیوب اور FC/APC کنیکٹر اختیاری ہیں۔ اگر پنوں کی ضرورت ہے۔ سولڈرنگ، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے. ڈرائیور سرکٹ کے ساتھ ایک ماڈیول/بینچ ٹاپ پیکیج، 50mW آؤٹ پٹ پاور، دستیاب ہے۔

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● SM785-HP یا PM780-HP فائبر؛

● آؤٹ پٹ پاور اپ 30mW تک؛

● 14 پن TEC، thermistor، اور کے ساتھ BTF پیکیج پی ڈی کی نگرانی کریں۔

پروڈکٹ ایپلی کیشنز

● روشنی کا ذریعہ؛

● فائبر آپٹک سینسنگ نظام

● مواد پروسیسنگ.

پروڈکٹ کی تفصیلات

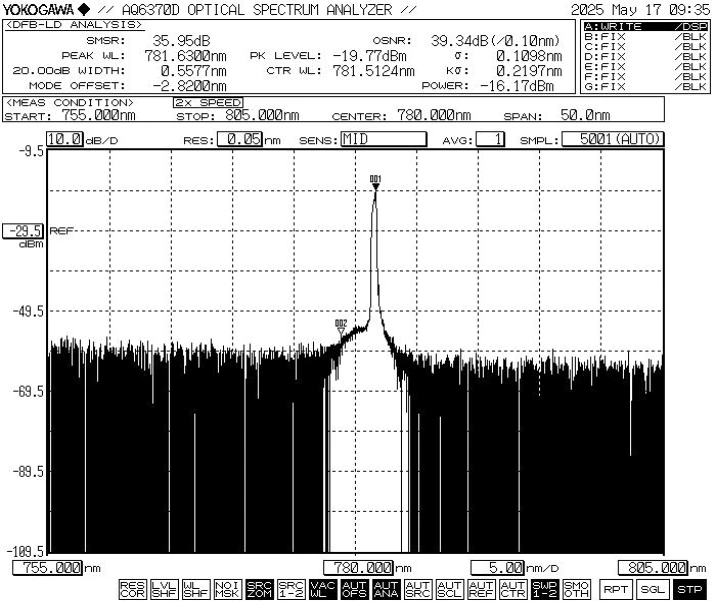

● عام سپیکٹرم: 785nm، WL رواداری +/-10nm۔

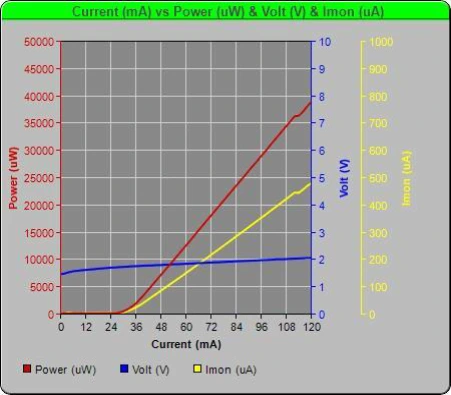

● PIV-785nm 30mW FP بٹر فلائی لیزر ڈائیوڈ

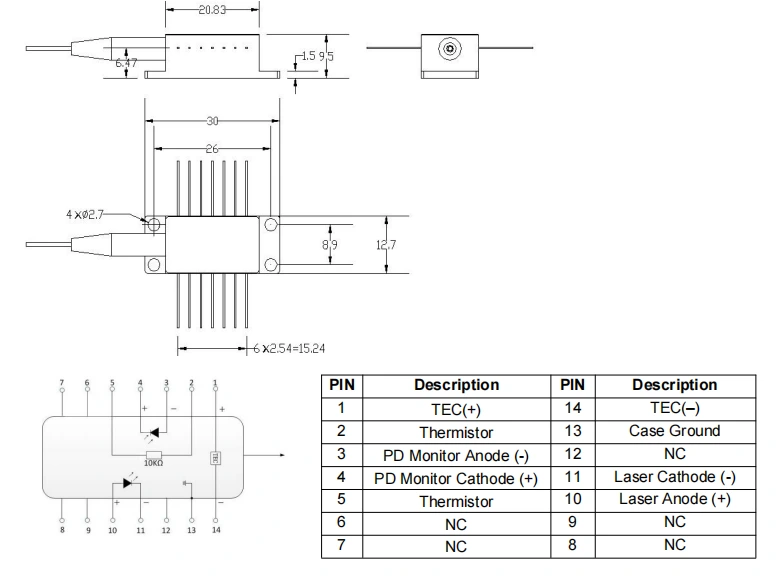

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر)-785nm FP بٹر فلائی لیزر ڈائیوڈ

● معیاری لوازمات

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (ڈرائیور والا ماڈیول پیکیج سرکٹ اختیاری ہے)۔

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-F785-30SM-FA

(آرڈر کی معلومات: 785nm FP Butterfly Laser Diode، 30mW آؤٹ پٹ پاور، SM Hi780 فائبر، FC/APC کنیکٹر، پمپ پن)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس اور ادائیگی کی شرائط

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● لیزر تابکاری کا خطرہ: جب آلہ آپریشن میں ہے، یہ ایک اعلی شدت والے لیزر بیم کا اخراج کرتا ہے۔ براہ راست مت دیکھو فائبر اینڈ فیس، کیونکہ اس سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● ESD تحفظ: یہ آلہ ہے۔ electrostatic حساس. لہذا، سخت مخالف جامد تحفظ کے اقدامات ضروری ہے پیکیجنگ، نقل و حمل اور استعمال کے دوران اس پر عمل کریں۔ مزید برآں، بجلی کی فراہمی میں اضافے کو روکنے کے لیے احتیاطی تدابیر اختیار کی جانی چاہئیں، کیونکہ ایسا کرنے میں ناکامی ہے۔ اس کے نتیجے میں آلہ کو مستقل نقصان پہنچ سکتا ہے (مثال کے طور پر، مناسب آلات کو یقینی بنائیں گراؤنڈ کریں اور اینٹی سٹیٹک کلائی کا پٹا پہنیں)۔

● فائبر اور ڈیوائس ہینڈلنگ: آپٹیکل ریشے نازک ہیں. فائبر کا استعمال کرتے ہوئے ڈیوائس کو مت کھینچیں۔ داخل کرتے وقت یا آلہ کو اس کے ساکٹ سے ہٹاتے ہوئے، اس پر دباؤ نہ لگائیں اور نہ ہی کھینچیں۔ ڈیوائس ہاؤسنگ کے عقب میں آستین۔ کنیکٹرز سے لیس آلات کے لیے، اس بات کو یقینی بنائیں کہ آلہ اور فائبر کنیکٹر دونوں ایک ساتھ اٹھائے گئے ہیں۔ تنصیب یا ہٹانے کے دوران.

● پن سولڈرنگ کے تقاضے: اگر پن سولڈر کرنے کی ضرورت ہے، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے۔ پر خصوصی توجہ دیں۔ مندرجہ ذیل: سولڈرنگ کے عمل کے دوران، آلہ غیر طاقت میں ہونا ضروری ہے ریاست، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہئے.

● پاور اپ آپریشن: پاور اپ کے دوران عمل کریں، کبھی بھی زیادہ کرنٹ براہ راست نہ لگائیں، کیونکہ اس سے چپ کو نقصان پہنچ سکتا ہے۔ اس کے بجائے، چپ کی دہلیز کے قریب موجودہ سطح پر ڈیوائس کو پاور اپ کریں، اور پھر آہستہ آہستہ کرنٹ کو چھوٹے انکریمنٹس میں مطلوبہ سطح تک بڑھائیں۔ پہنچ گیا ہے.

● کولنگ اور پاور اپ ترتیب: پہلے تمام اجزاء کو پاور اپ کریں، پہلے کولر کو چالو کریں، اور پھر آگے بڑھیں۔ بڑھتی ہوئی طاقت - چپ کے زیادہ گرمی اور اوورلوڈ کو روکنے کے لیے اقدامات۔

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
