660nm FP بٹر فلائی لیزر ڈایڈڈ

مندرجات کا جدول

1۔ 660nm کا تعارف ایف پی بٹر فلائی لیزر ڈائیوڈ

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

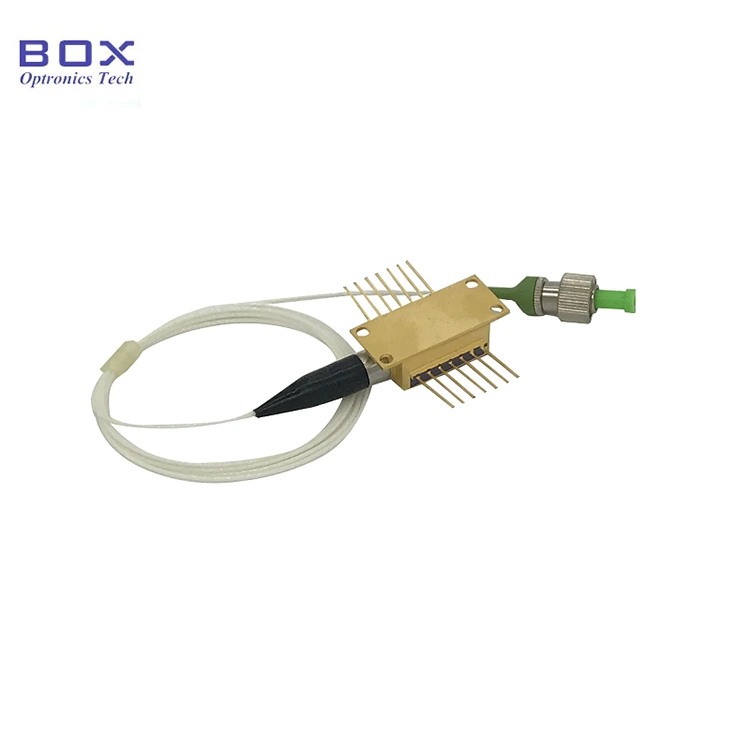

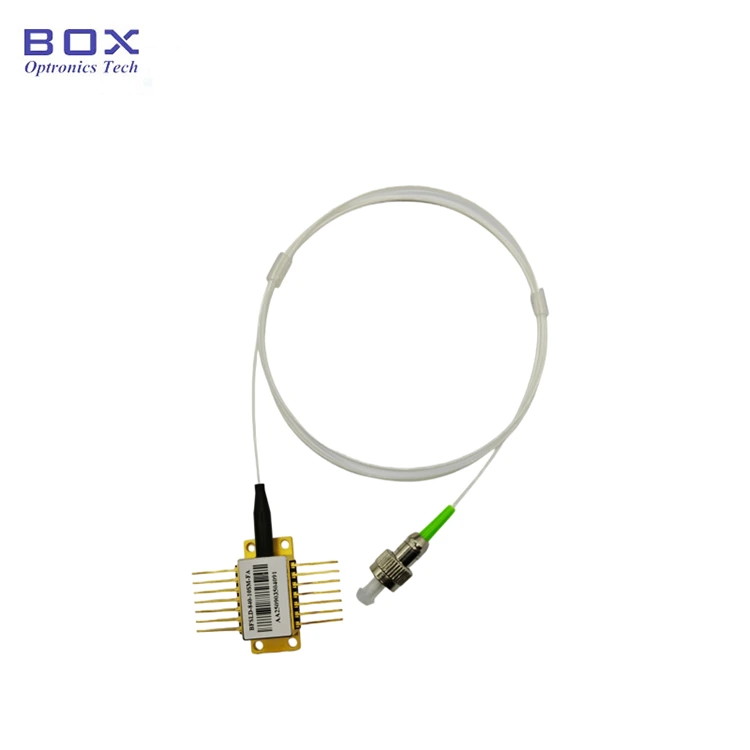

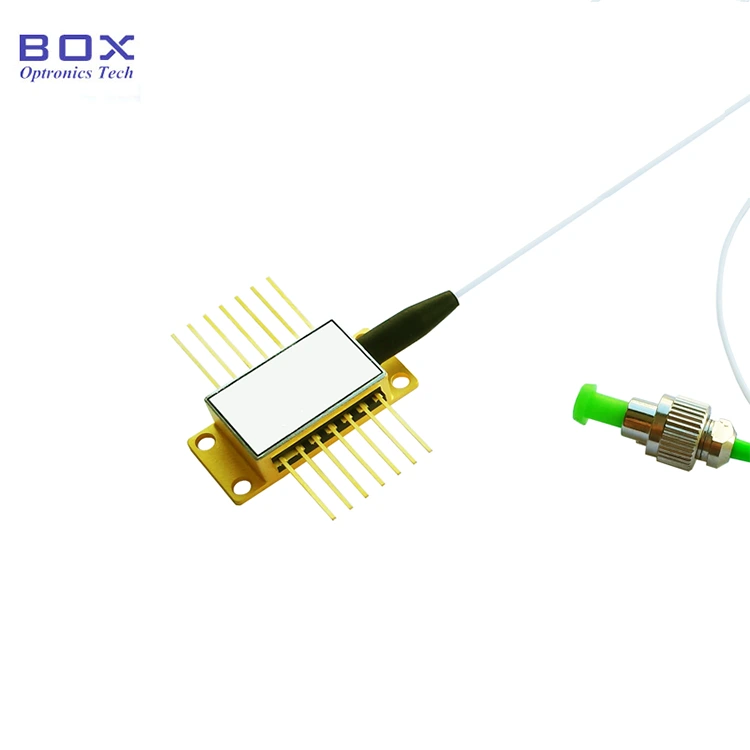

یہ 14 پن کے ساتھ 660nm FP بٹر فلائی لیزر ڈائیوڈ ہے۔ تیتلی پیکج. یہ فیبری پیروٹ لیزر ڈائیوڈ ہے۔ یہ 30mW تک کی خصوصیات ہے۔ آؤٹ پٹ پاور اور بلٹ ان TEC اور تھرمسٹر۔ فائبر کی قسم SM630-HP ہوسکتی ہے۔ فائبر ڈرائیور سرکٹ کے ساتھ ماڈیول/بینچ ٹاپ پیکیج اختیاری ہے۔ آپٹیکل ریشے نازک ہیں؛ فائبر کا استعمال کرتے ہوئے اجزاء کو مت کھینچیں۔

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● SM 630-HP فائبر pigtail

● CW آؤٹ پٹ پاور 30mW تک؛

● 14 پن TEC، thermistor کے ساتھ BTF پیکیج؛

● نظر آنے والی سرخ روشنی۔

پروڈکٹ ایپلی کیشنز

● بائیو ٹیکنالوجی؛

● طبی علاج؛

● نظری آلہ۔

پروڈکٹ کی تفصیلات

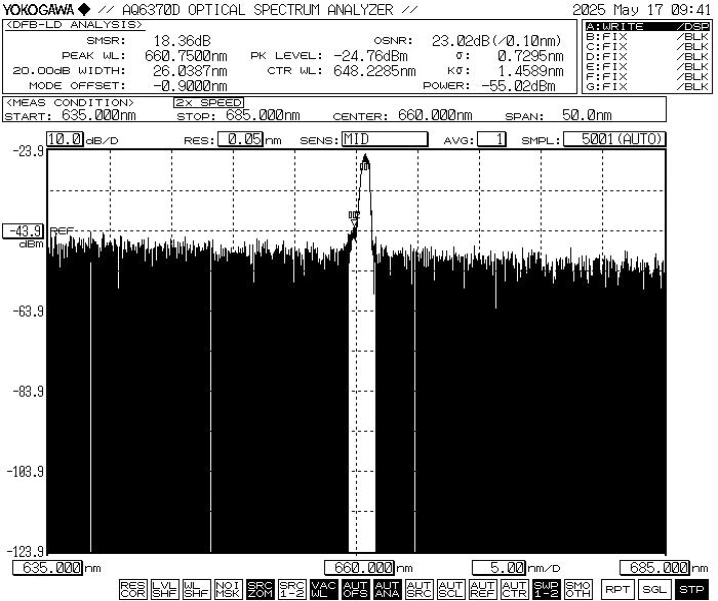

● عام طیف:

● معیاری لوازمات

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (ڈرائیور والا ماڈیول پیکیج سرکٹ اختیاری ہے)۔

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-F660-30SM-FA

(آرڈر کی معلومات: 660nm FP Butterfly Laser Diode، 30mW آؤٹ پٹ پاور، ایس ایم فائبر کے ساتھ، ایف سی/اے پی سی کنیکٹر، پمپ پن)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● روکنے کے لیے پروڈکٹ کے آپریٹنگ سرکٹ کے استحکام کی تصدیق کریں۔ نبض کے کرنٹ کی وجہ سے نقصان۔

● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: مطلق زیادہ سے زیادہ درجہ بندی سے باہر آپریشن کو مستقل نقصان پہنچ سکتا ہے۔ آلہ

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس آپٹرونکس مندرجہ ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔

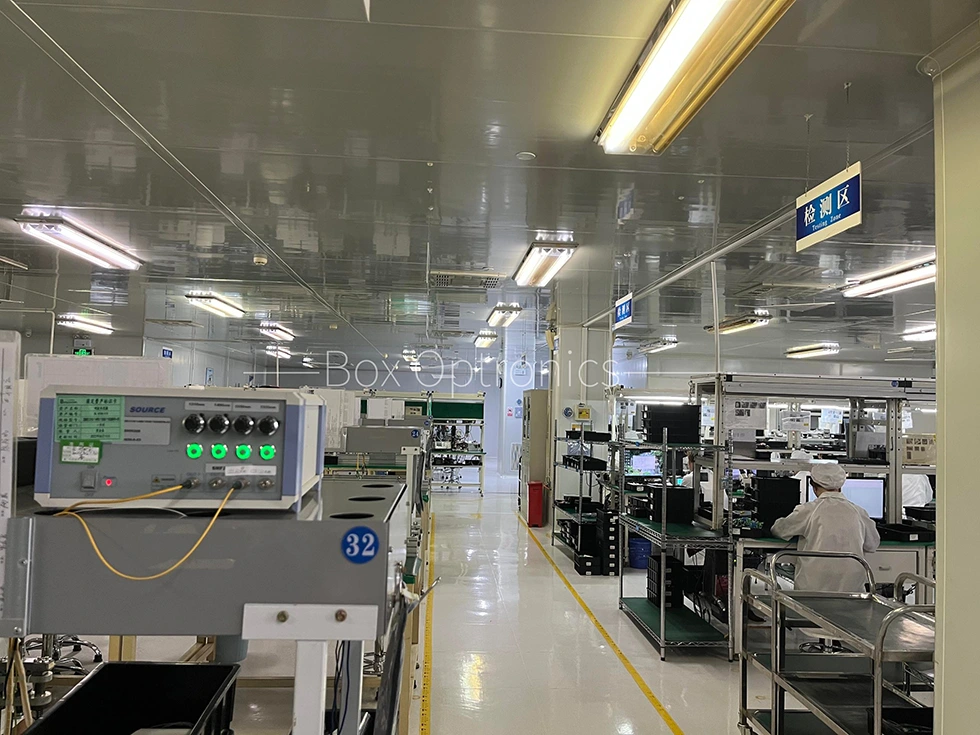

حقیقی پیداوار لائن
