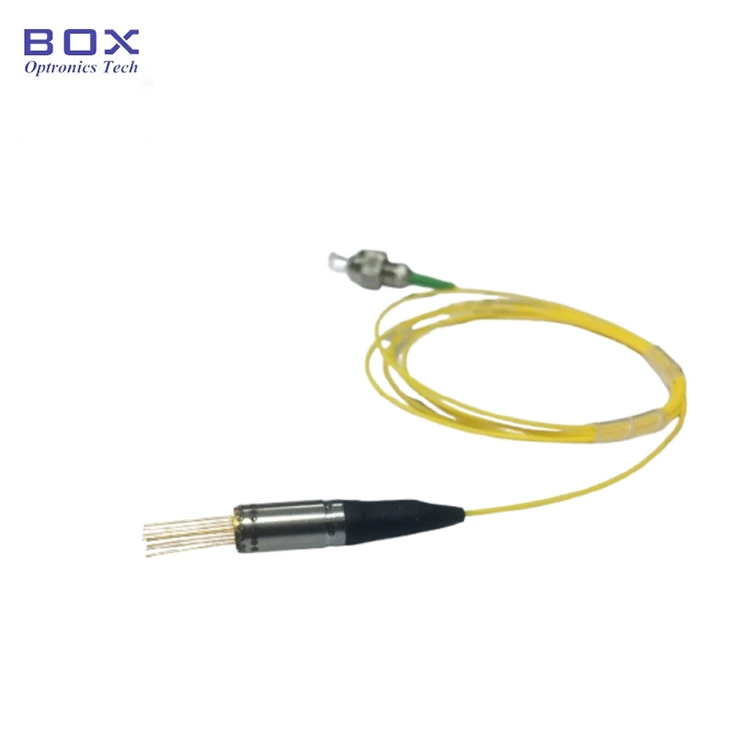

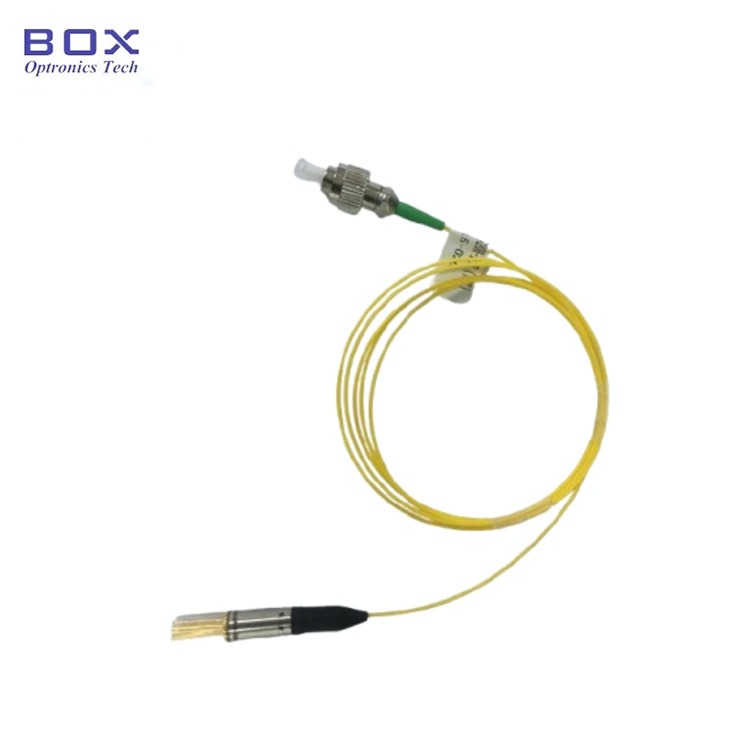

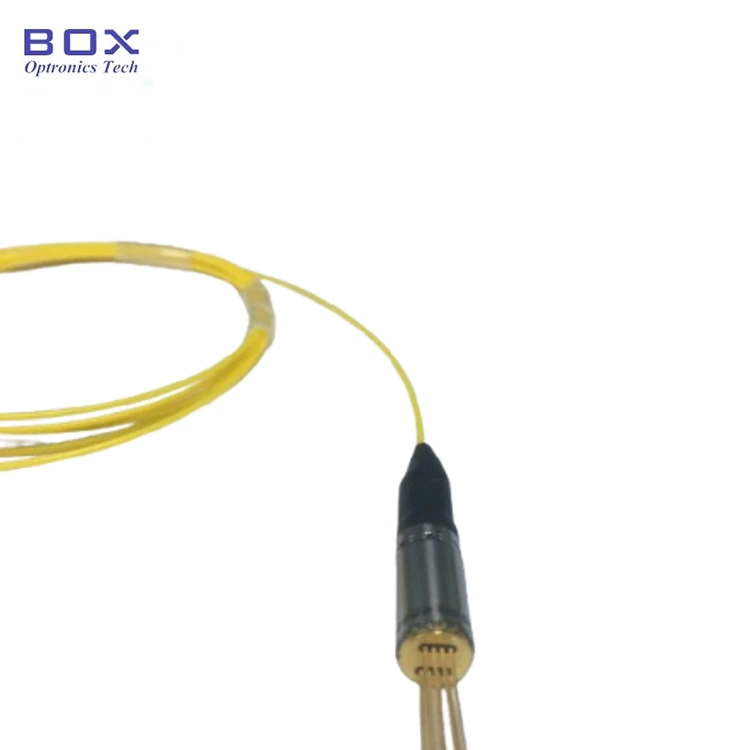

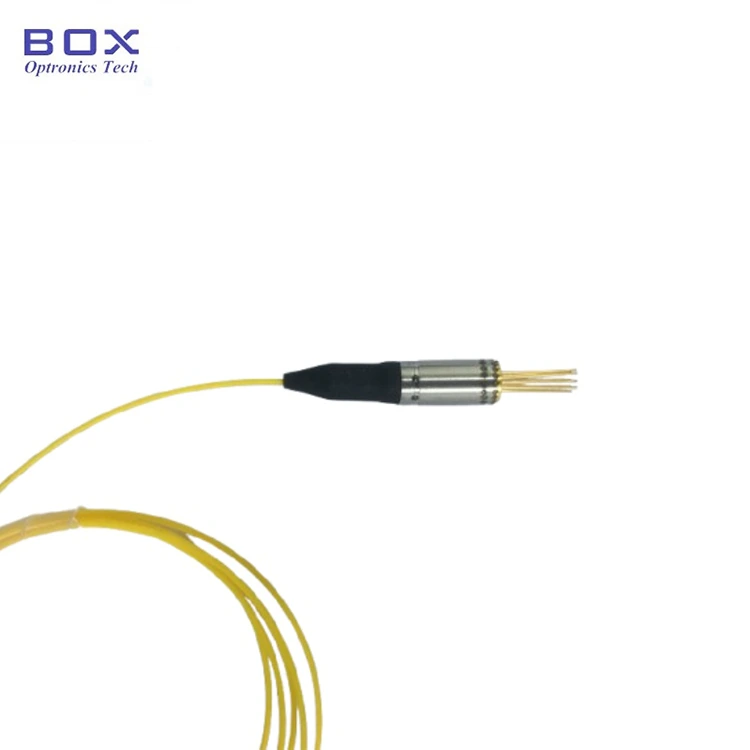

1550nm تنگ-لائن وڈتھ سماکشیل پگٹیلڈ DFB لیزر

Box Optronics، ایک پیشہ ور آپٹو الیکٹرانک اجزاء بنانے والا، 1550nm Narrow-Linewidth Coaxial Pigtailed DFB لیزر فراہم کرتا ہے، ایک TEC-کولڈ DFB لیزر جو مربوط LiDAR، رینجنگ سسٹمز، اور جدید آپٹیکل سینسنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ 1550nm کی مرکز طول موج کی خاصیت، ایک تنگ طیف کی لکیر کی چوڑائی< 500 kHz measured by the self-heterodyne method, and 2 mW minimum optical output power through single-mode fiber.
انٹیگریٹڈ تھرمو الیکٹرک کولر (TEC)، تھرمسٹر، بلٹ ان InGaAs PIN مانیٹر فوٹوڈیوڈ، اور آپٹیکل آئسولیٹر کے ساتھ ایک کمپیکٹ کواکسیئل پیکج میں رکھا ہوا، 1550nm Narrow-Linewidth Coaxial Pigtailed DFB لیزر مستحکم طول موج کا آپریشن اور کم-پوٹ آؤٹ کوآرٹینٹ نظام کے لیے کم آواز فراہم کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروڈکٹ کا جائزہ-1550nm تنگ-لائن وڈتھ سماکشیل پگٹیلڈ ڈی ایف بی لیزر

Box Optronics کا 1550nm Narrow-Linewidth Coaxial Pigtailed DFB لیزر ایک TEC-کولڈ ڈسٹری بیوٹڈ فیڈ بیک لیزر ہے جسے LiDAR رینج سسٹمز اور خود مختار ڈرائیونگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ 1550nm کے مرکز طول موج پر کام کرتے ہوئے، یہ سنگل موڈ فائبر کے ذریعے ≥2mW آپٹیکل آؤٹ پٹ اور ≤500kHz کی سپیکٹرل لائن وِڈتھ فراہم کرتا ہے، جس کی پیمائش خود ہیٹروڈائن طریقہ سے کی جاتی ہے۔ لیزر تھرمو الیکٹرک کولر (TEC)، تھرمسٹر، InGaAs PIN مانیٹر فوٹوڈیوڈ، اور آپٹیکل آئیسولیٹر کو FC/APC یا SC/APCfiber پگٹیل کے ساتھ ایک کمپیکٹ کواکسیئل پیکج میں مربوط کرتا ہے۔

اہم خصوصیات -1550nm تنگ-لائن وِڈتھ سماکشیل پگٹیلڈ ڈی ایف بی لیزر

· مرکز طول موج: 1550nm، +/-3nm WL رواداری

· تنگ اسپیکٹرل لائن کی چوڑائی: ≤500kHz (سیلف ہیٹروڈائن پیمائش کا طریقہ)

· آپٹیکل آؤٹ پٹ پاور: 2mW کم از کم (SM فائبر آؤٹ پٹ)

· بلٹ ان آپٹیکل آئسولیٹر: ≥30dB تنہائی

· انٹیگریٹڈ تھرمو الیکٹرک کولر (TEC) اور تھرمسٹر

· بلٹ ان InGaAs PIN مانیٹر فوٹوڈیوڈ

· کم شور، کم مسخ آپریشن

· اعلی وشوسنییتا اور طویل آپریٹنگ زندگی

عام ایپلی کیشنز -1550nm تنگ-لائن وِڈتھ سماکشیل پگٹیلڈ ڈی ایف بی لیزر

· خود مختار ڈرائیونگ اور ADAS کے لیے FMCW LiDAR سسٹم

بیک وقت رینج اور رفتار کی پیمائش کے لیے مربوط LiDAR

3D امیجنگ اور خود مختار نیویگیشن کے لیے LiDAR سسٹمز

روبوٹکس، AGV نیویگیشن، اور آٹومیشن کے لیے صنعتی LiDAR نظام

· مربوط آپٹیکل کمیونیکیشن ٹیسٹ سسٹم اور آپٹیکل پیمائش کا سامان

· تقسیم شدہ فائبر آپٹک سینسنگ سسٹم

· آپٹیکل فریکوئنسی ڈومین ریفلوکومیٹری (OFDR)

· فوٹوونکس ریسرچ اور لیبارٹری مربوط پتہ لگانے کے تجربات

· LiDAR ماڈیولز، آٹوموٹو سینسرز، اور صنعتی سینسنگ آلات میں OEM انضمام

مصنوعات کی تفصیلات -1550nm تنگ-لائن وِڈتھ سماکشیل پگٹیلڈ ڈی ایف بی لیزر

مطلق زیادہ سے زیادہ درجہ بندی (Tc = 25°C)

پیرامیٹر	علامت	درجہ بندی	یونٹ
LD ڈائریکٹ فارورڈ کرنٹ	آئی ایف ایل	400	ایم اے
ایل ڈی ریورس وولٹیج	وی آر ایل	2	V
PD فارورڈ کرنٹ	آئی ایف ڈی	2	ایم اے
PD ریورس وولٹیج	وی آر ڈی	15	V
آپریٹنگ کیس کا درجہ حرارت	ٹاپ	-40 ~ +85	°C
اسٹوریج کا درجہ حرارت	ٹی ایس ٹی	-40 ~ +85	°C
لیڈ سولڈرنگ (درجہ حرارت/وقت)	-	260/10	°C / سیکنڈ
فائبر موڑ کا رداس	-	60	ملی میٹر

آپٹیکل-الیکٹریکل خصوصیات (Tc = 25°C)

پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
آؤٹ پٹ آپٹیکل پاور (SMF)	پی او	IOP=ITH+20mA	2	-	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	50	-	ایم اے
فارورڈ وولٹیج	وی ایف	سی ڈبلیو	-	-	3	V
مرکز طول موج	λC	IOP=ITH+20mA	1547	1550	1553	nm
عروج / زوال کا وقت	Tr/Tf	IOP=ITH، 20%-80%	-	0.1	0.15	این ایس
کرنٹ مانیٹر کریں۔	آئی ایم	IOP=ITH+20mA	100	-	1000	μA
تاریک کرنٹ کی نگرانی کریں۔	ID	VRP=5V، DC	-	-	100	nA
سپیکٹرل لائن چوڑائی (سیلف ہیٹروڈائن)	Δv	CW، PO=PF	-	-	500	kHz
ڈھلوان کی کارکردگی	SE	CW, IOP=ITH+20mA	0.1	-	-	W/A
ٹریکنگ کی خرابی۔	ٹی ای	CW, IM=Constant	-1.5	-	1.5	ڈی بی
سائیڈ موڈ دبانے کا تناسب	ایس ایم ایس آر	CW, IOP=ITH+20mA	30	35	-	ڈی بی
آپٹیکل آئسولیشن	آئی ایس او	-	30	-	-	ڈی بی

ٹی ای سی اور تھرمسٹر کی خصوصیات

پیرامیٹر	علامت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
TEC زیادہ سے زیادہ طاقت	QMAX	-	-	0.6	W
TEC زیادہ سے زیادہ کرنٹ	IMAX	-	-	0.9	A
TEC زیادہ سے زیادہ وولٹیج	VMAX	-	-	1.2	V
TEC صلاحیت (ΔT)	ΔT	-	40	-	K
تھرمسٹر مزاحمت	آر ٹی ایچ	-	9.9	-	kΩ

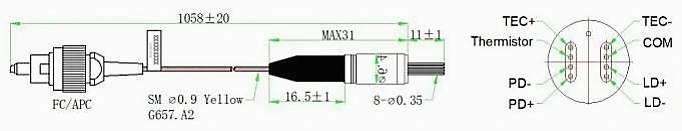

پیکیج اور پن کی تعریف

پیکیج کی قسم: TEC کے ساتھ کواکسیئل ہرمیٹک پیکیج

بلٹ ان اجزاء: آپٹیکل آئسولیٹر، تھرمو الیکٹرک کولر (TEC)، تھرمسٹر، InGaAs PIN مانیٹر فوٹوڈیوڈ

آرڈرنگ انفارمیشن -1550nm تنگ-لائن وڈتھ سماکشیل پگٹیلڈ ڈی ایف بی لیزر

ماڈل کا نام

BLD - X XX XX X - X XX (XX)

مثال: BLD-ND5502H-IFA(TEC)

میدان	کوڈ	تفصیل
پروڈکٹ کی قسم	بی ایل ڈی	باکس لیزر ڈایڈڈ سیریز
ایل ڈی کی قسم	این ڈی	ND = تنگ لکیر کی چوڑائی DFB
طول موج	55	55 = 1550nm
آؤٹ پٹ پاور	02	02 = 2 میگاواٹ
پن آؤٹ	H	H = H پن کنفیگریشن ٹائپ کریں۔
الگ تھلگ کرنے والا	I	I = آپٹیکل آئسولیٹر کے ساتھ
کنیکٹر کی قسم	ایف اے/ایس اے	FA = FC/APC؛ SA = SC/APC
ٹی ای سی	(TEC)	بلٹ ان تھرمو الیکٹرک کولر

ڈیٹا شیٹ -1550nm تنگ-لائن وِڈتھ سماکشیل پگٹیلڈ ڈی ایف بی لیزر

ڈیٹا شیٹ

اکثر پوچھے گئے سوالات (FAQ)

س: "تنگ لائن وڈتھ" کا کیا مطلب ہے اور یہ LiDAR کے لیے کیوں اہم ہے؟

A: اسپیکٹرل لائن وِڈ لیزر کے آپٹیکل فریکوئنسی سپیکٹرم کی چوڑائی کو ظاہر کرتی ہے۔ یہ لیزر <500 kHz کی لائن وِڈتھ فراہم کرتا ہے، جسے سیلف ہیٹروڈائن طریقہ سے ماپا جاتا ہے۔ ایک تنگ لکیر کی چوڑائی کا نتیجہ عام طور پر طویل ہم آہنگی کی لمبائی میں ہوتا ہے، جو کہ FMCW LiDAR جیسی مربوط پتہ لگانے کی تکنیکوں کے لیے اہم ہے۔

FMCW LiDAR سسٹمز میں، منتقل شدہ اور منعکس شدہ آپٹیکل سگنل رینج اور رفتار کی پیمائش کے لیے استعمال ہونے والے بیٹ سگنل پیدا کرنے میں مداخلت کرتے ہیں۔ ایک تنگ لکیر کی چوڑائی والا لیزر ہم آہنگی کو برقرار رکھنے، مرحلے کے شور کو کم کرنے، اور لمبی رینج اور ہائی ریزولوشن ایپلی کیشنز میں پیمائش کی حساسیت کو بہتر بنانے میں مدد کرتا ہے۔

س: اس سماکشیی تنگ لکیر کی چوڑائی والے لیزر اور تتلی سے پیک شدہ DFB لیزر میں کیا فرق ہے؟

A: بنیادی فرق پیکیج فارم فیکٹر ہے۔ یہ پراڈکٹ مربوط TEC، تھرمسٹر، مانیٹر فوٹوڈیوڈ، اور آپٹیکل آئیسولیٹر کے ساتھ ایک کمپیکٹ کواکسیئل پیکیج کا استعمال کرتا ہے، جو اسے خلائی محدود LiDAR ماڈیولز اور فائبر کے ساتھ مل کر OEM انٹیگریشن کے لیے موزوں بناتا ہے۔

بٹر فلائی پیکڈ ڈی ایف بی لیزرز عام طور پر لیبارٹری سسٹمز، ٹیلی کام آلات، اور اپنی مرضی کے مطابق تھرمل یا برقی ڈیزائن کی ضرورت والی ایپلی کیشنز کے لیے زیادہ برقی انٹرفیس اور اعلی لچک فراہم کرتے ہیں۔

مناسب پیکیج سسٹم کی ضروریات پر منحصر ہے، بشمول سائز، تھرمل مینجمنٹ، الیکٹریکل انٹرفیس، اور انضمام کا طریقہ۔

سوال: کیا 1550nm طول موج آٹوموٹو LiDAR کے لیے آنکھ کے لیے محفوظ ہے؟

A: 1550nm طول موج کا خطہ عام طور پر 905nm جیسی چھوٹی طول موج کے مقابلے LiDAR ایپلی کیشنز کے لیے زیادہ محفوظ سمجھا جاتا ہے۔ 1550nm کے قریب، آنکھ کے پچھلے ڈھانچے کے ذریعے جذب نمایاں طور پر ریٹنا کی نمائش کو کم کرتا ہے، جس سے LiDAR سسٹمز قابل اطلاق لیزر حفاظتی معیارات کے تحت اعلی قابل اجازت آپٹیکل پاور لیول حاصل کر سکتے ہیں۔

آنکھوں کی حفاظت کی حتمی درجہ بندی مکمل نظام کے ڈیزائن پر منحصر ہے، بشمول آؤٹ پٹ پاور، بیم ڈائیورجنس، ماڈیولیشن فارمیٹ، نمائش کا دورانیہ، اور IEC 60825 جیسے معیارات کی تعمیل۔
