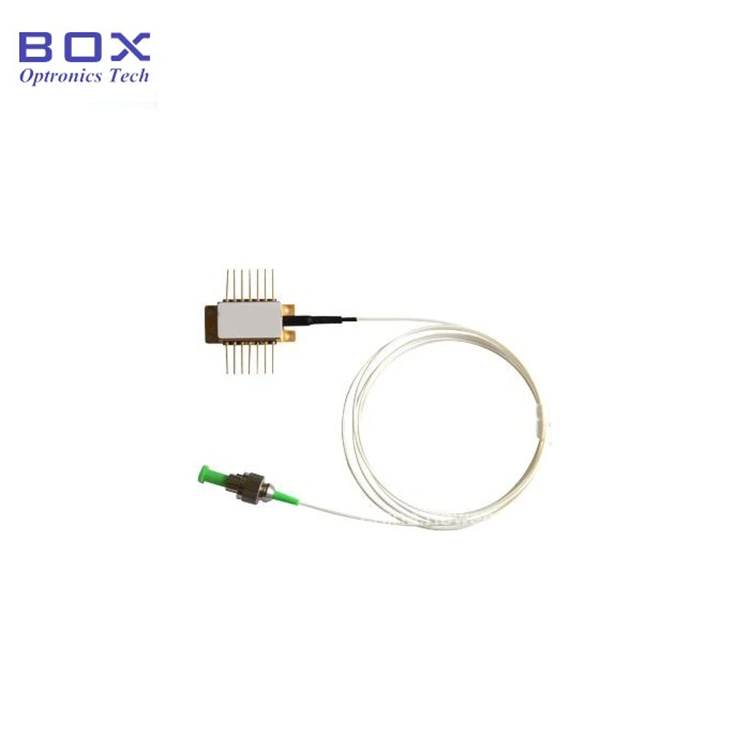

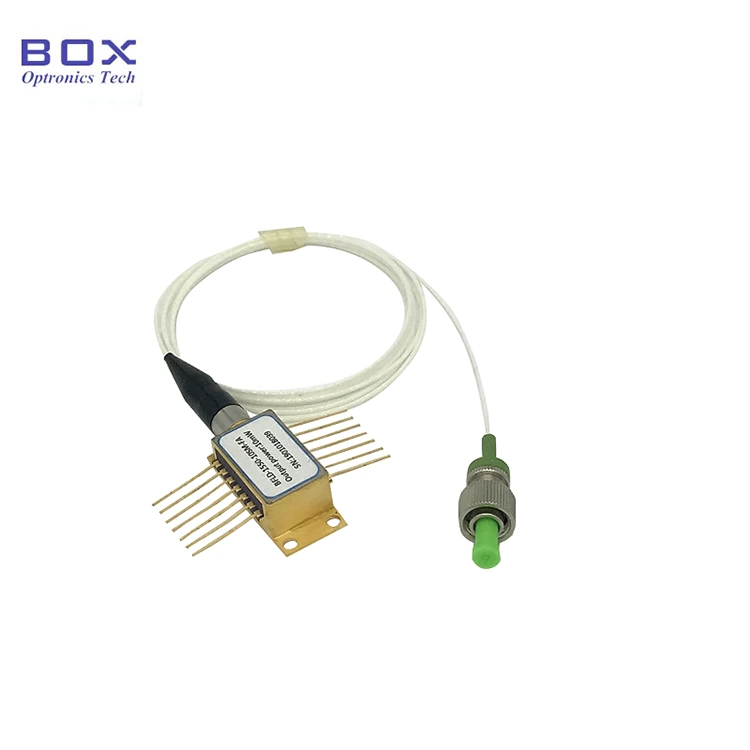

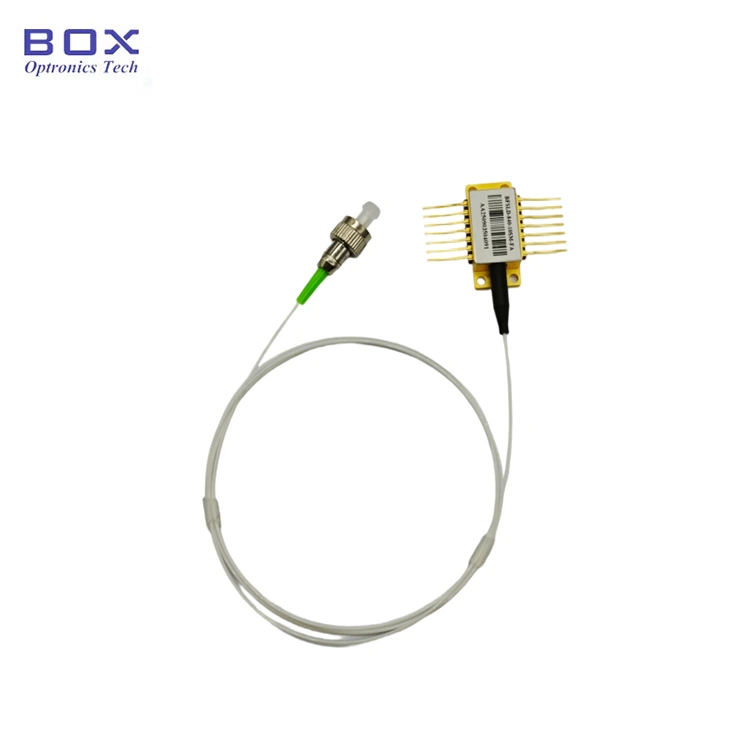

یہ 1030nm 200mW 100KHz DFB بٹر فلائی لیزر ہے ڈیوڈ، +/-2nm طول موج رواداری کے ساتھ، ایک 14 پن معیاری تتلی پیکج، اور PM980 فائبر۔ اس میں ایک اعلی آؤٹ پٹ پاور اور ایک تنگ لکیر کی چوڑائی ہے، اور TEC اور تھرمسٹر کو مربوط کرتا ہے۔ آپٹیکل سینسنگ اور امیجنگ کے لیے موزوں ہے۔ مہربانی فرمائیں اسے ESD تحفظ کے تحت استعمال کریں۔
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
مرکز طول موج |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
آپٹیکل آؤٹ پٹ پاور |
پی او |
TL=25℃ |
— |
200 |
— |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
TL=25℃ |
— |
45 |
70 |
ایم اے |
|
آپریٹنگ وولٹیج |
وی او پی |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
آپریٹنگ کرنٹ |
آئی او پی |
POP=200mW(CW) |
— |
300 |
500 |
ایم اے |
|
لکیر کی چوڑائی |
Δλ |
— |
— |
30 |
100 |
KHz |
|
سائیڈ موڈ کو دبانا تناسب |
ایس ایم ایس آر |
— |
— |
40 |
— |
ڈی بی |
|
پولرائزیشن ختم ہونا تناسب |
ER |
— |
18 |
— |
— |
ڈی بی |
|
طول موج گتانک |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD ذمہ داری |
IMON/POP |
@-5V تعصب وولٹیج |
1 |
— |
30 |
μA/mW |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 فائبر پگٹیل؛
● 200mW ہائی آؤٹ پٹ پاور؛
● 100kHz تنگ لائن وِتھ سے نیچے؛
● 14 پن TEC، تھرمسٹر اور کے ساتھ BTF پیکیج پی ڈی کی نگرانی کریں۔
● Lidar;
● فائبر آپٹک سینسنگ؛
● سپیکٹروسکوپی؛
● لیزرز کے لیے بیج کا ذریعہ۔

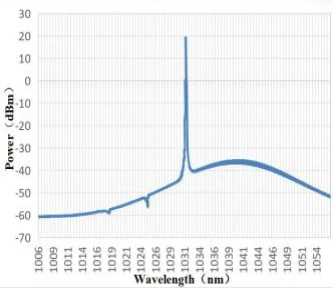

● عام سپیکٹرم: 1030nm، +/-2nm طول موج رواداری۔

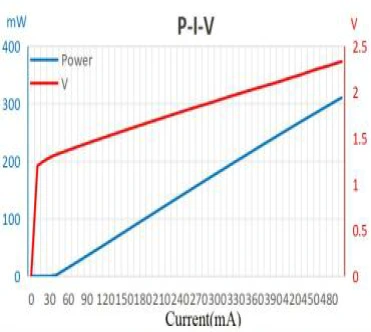

● PIV-1030nm 200mW 100KHz DFB بٹر فلائی لیزر ڈائیوڈ

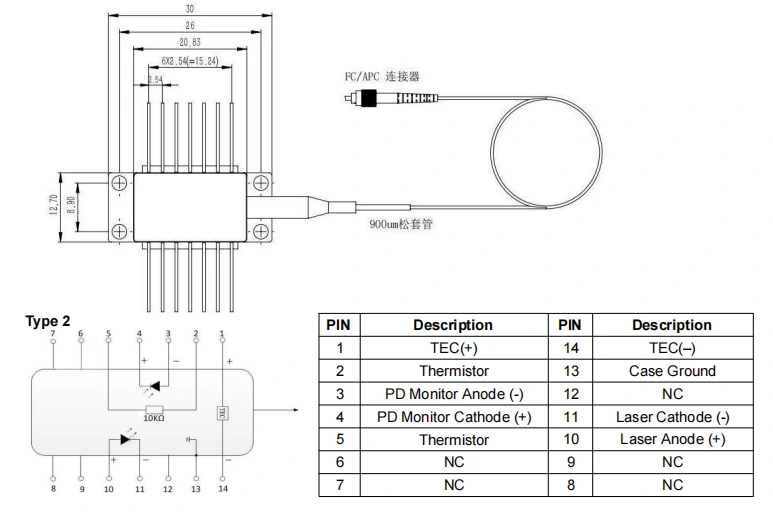

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر)-1030nm 200mW 100KHz ڈی ایف بی بٹر فلائی لیزر ڈایڈڈ
● اکثر پوچھے گئے سوالات
(1) کیا کرنٹ کو ایڈجسٹ کرکے طول موج کو تبدیل کرنا ممکن ہے؟ رینج کیا ہے؟
--ہاں موجودہ طول موج کا گتانک 0.01 nm/mA ہے، اور درجہ حرارت طول موج کا گتانک 0.1 nm/℃ ہے۔ WL ایڈجسٹ رینج ~ سینٹر WL+/- 1 nm کے ارد گرد ہے۔
(2) پگٹیل کی لمبائی کیا ہے؟
--1.2+/-0.1 میٹر۔
(3) پاور ریگولیشن کی حد کیا ہے؟
--10~100%
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی این ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
X |
|
تنگ لائن وڈتھ لیزر ڈایڈڈ |
1030: 1030nm |
2H: 200mW |
PM: پی ایم 980
|
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
NULL: قسم 2 پمپ پن |
مثال کے طور پر: BNLD-1030-2HPM-FA
(آرڈر کی معلومات: 1030nm 200mW 100KHz DFB Butterfly Laser Diode، PM980 فائبر کے ساتھ، FC/APC کنیکٹر، پمپ پن)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● لیزر تابکاری کا خطرہ: جب آلہ آپریشن میں ہے، یہ ایک اعلی شدت والے لیزر بیم کا اخراج کرتا ہے۔ براہ راست مت دیکھو فائبر اینڈ فیس، کیونکہ اس سے آنکھ کو چوٹ پہنچ سکتی ہے۔
● ESD تحفظ: یہ آلہ ہے۔ electrostatic حساس. لہذا، سخت مخالف جامد تحفظ کے اقدامات ضروری ہے پیکیجنگ، نقل و حمل اور استعمال کے دوران اس پر عمل کریں۔ مزید برآں، احتیاطی تدابیر بجلی کی فراہمی میں اضافے کو روکنے کے لیے اقدامات کیے جائیں، کیونکہ ایسا کرنے میں ناکامی کا نتیجہ ہو سکتا ہے۔ آلہ کو مستقل نقصان میں (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنائیں اور ایک مخالف جامد کلائی کا پٹا پہنیں)۔
● فائبر اور ڈیوائس ہینڈلنگ: آپٹیکل ریشے نازک ہیں. فائبر کا استعمال کرتے ہوئے ڈیوائس کو مت کھینچیں۔ داخل کرتے وقت یا آلہ کو اس کے ساکٹ سے ہٹاتے ہوئے، اس پر دباؤ نہ لگائیں اور نہ ہی کھینچیں۔ ڈیوائس ہاؤسنگ کے عقب میں آستین۔ کنیکٹرز سے لیس آلات کے لیے، اس بات کو یقینی بنائیں کہ آلہ اور فائبر کنیکٹر دونوں ایک ساتھ اٹھائے گئے ہیں۔ تنصیب یا ہٹانے کے دوران.
● پن سولڈرنگ کے تقاضے: اگر پن سولڈر کرنے کی ضرورت ہے، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے۔ پر خصوصی توجہ دیں۔ مندرجہ ذیل: سولڈرنگ کے عمل کے دوران، آلہ غیر طاقت میں ہونا ضروری ہے ریاست، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہئے.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
