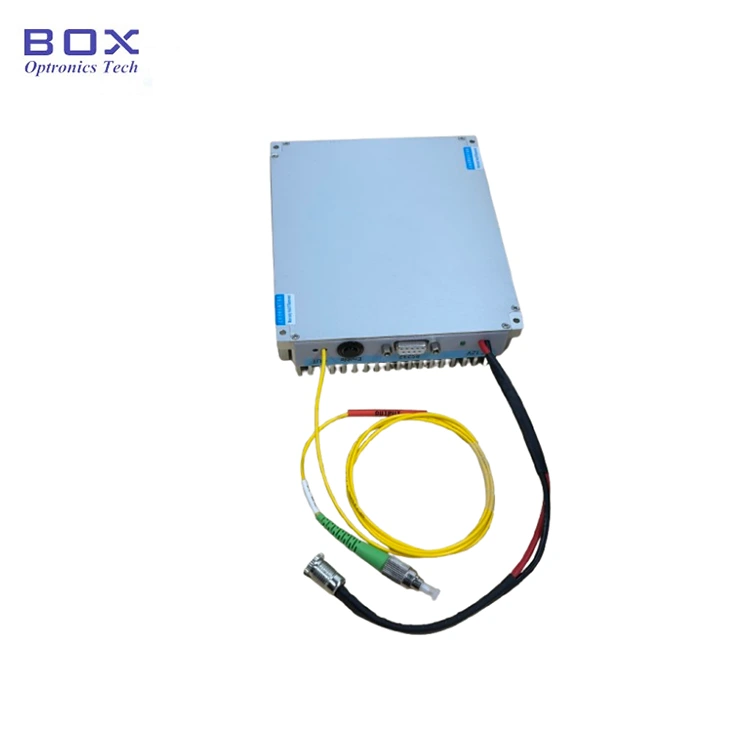

یہ ایک 1550nm 3kHz الٹرا تنگ لائن وڈتھ فائبر ہے۔ لیزر CW آؤٹ پٹ کے ساتھ، erbium-doped فائبر DFB لیزر گہا کی ساخت کو اپناتا ہے پاور 50/100/200/500/1000mW اختیاری، 3dB بینڈوتھ 3kHz سے کم، طول موج موڈ hopping کے بغیر مستحکم. یہ بینچ ٹاپ اور ماڈیولر کنفیگریشنز کو سپورٹ کرتا ہے۔ RS232 کمیونیکیشن انٹرفیس اور سسٹم کے لیے مانیٹرنگ سافٹ ویئر کے ساتھ انضمام تقسیم شدہ سینسنگ اور اسی طرح کے لئے موزوں ہے۔
|
پیرامیٹر |
یونٹ |
عام |
تبصرہ |
|
|
آپریٹنگ طول موج |
nm |
1550±0.1 |
1540~1570 (اپنی مرضی کے مطابق) |
|
|
آہستہ درجہ حرارت ٹیوننگ رینج |
nm |
±0.1 |
|
|
|
آؤٹ پٹ پاور |
mW |
50/100/200/500/1000 |
|
|
|
سپیکٹرل لائن وڈتھ @ 3dB |
kHz |
<3 |
20dB لائن وڈتھ / 20 |
|
|
سائیڈ موڈ کو دبانا تناسب |
ڈی بی |
≥60 |
|
|
|
طول موج کی عدم استحکام |
میگاہرٹز |
≤±25 |
|
|
|
ورکنگ موڈ |
— |
سی ڈبلیو |
مسلسل روشنی |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤ ±0.02 |
مساوات ≤ ±0.5% |
|
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤ ±0.05 |
مساوات ≤ ±1.2% |
|
|
فائبر کی قسم |
— |
SMF-28 |
بے ترتیب پولرائزیشن |
|
|
— |
PM1550 (PER>23dB) |
لکیری پولرائزیشن |
||
|
پگٹیل کنیکٹر کی قسم |
— |
ایف سی/اے پی سی |
مرضی کے مطابق |
|
|
طول و عرض |
50/100/200mW |
ملی میٹر |
255(W)×285(D)×115(H) |
B1: بینچ ٹاپ |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: بینچ ٹاپ |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: ماڈیول |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: ماڈیول |
||
|
بجلی کی فراہمی |
V |
100~240V AC، <30W |
بینچ ٹاپ |
|
|
DC 12V، 24W |
ماڈیول |
|||
|
مواصلاتی انٹرفیس |
— |
DB9 Female(RS232) |
|
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5~+35 |
|
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
|
● سپیکٹرل لائن وِڈتھ ≤3 KHz؛
● تمام فائبر ڈی ایف بی گونجنے والی گہا؛
● طول موج موڈ hopping کے بغیر مستحکم؛
● DB9 آسانی سے انضمام کے لیے خواتین (RS232) مواصلات۔
● LiDAR;
● صوتی سینسر، ہائیڈروفونز؛
● فائبر آپٹک ڈسٹری بیوٹڈ سینسنگ۔

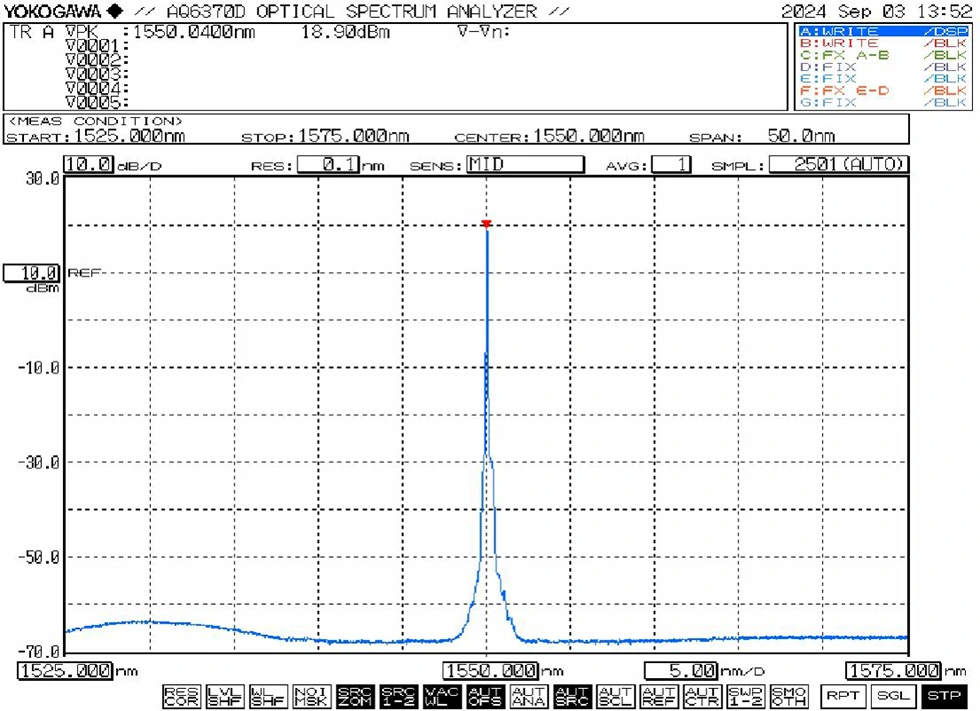

● عام سپیکٹرم: 1550nm

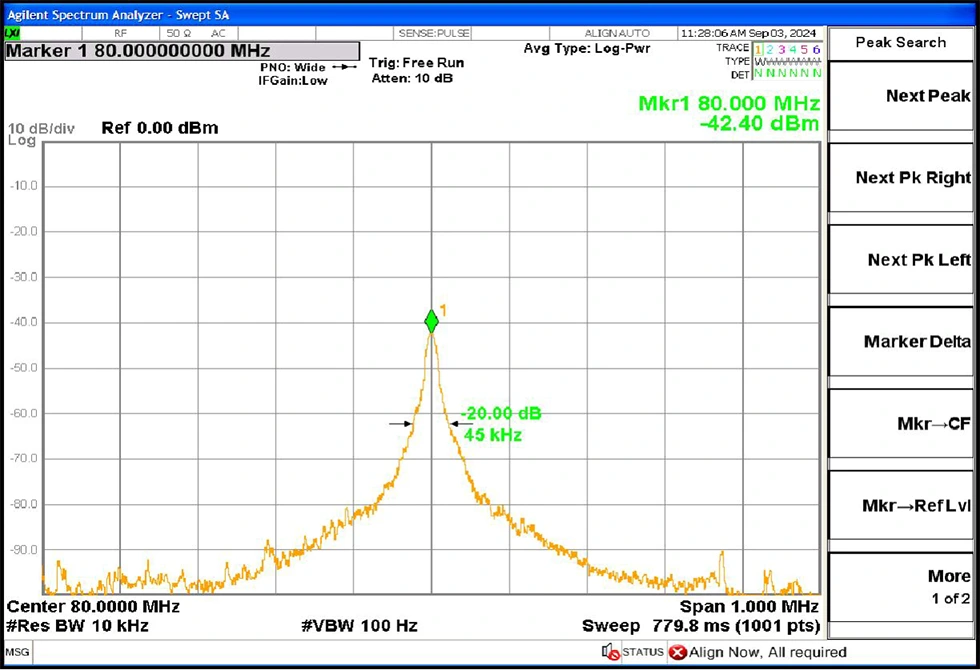

● عام لکیر کی چوڑائی: 3dB سپیکٹرل لائن وِڈتھ≤3 KHz (برابر 20dB لائن وڈتھ / 20)
● پیکجنگ کی مثال

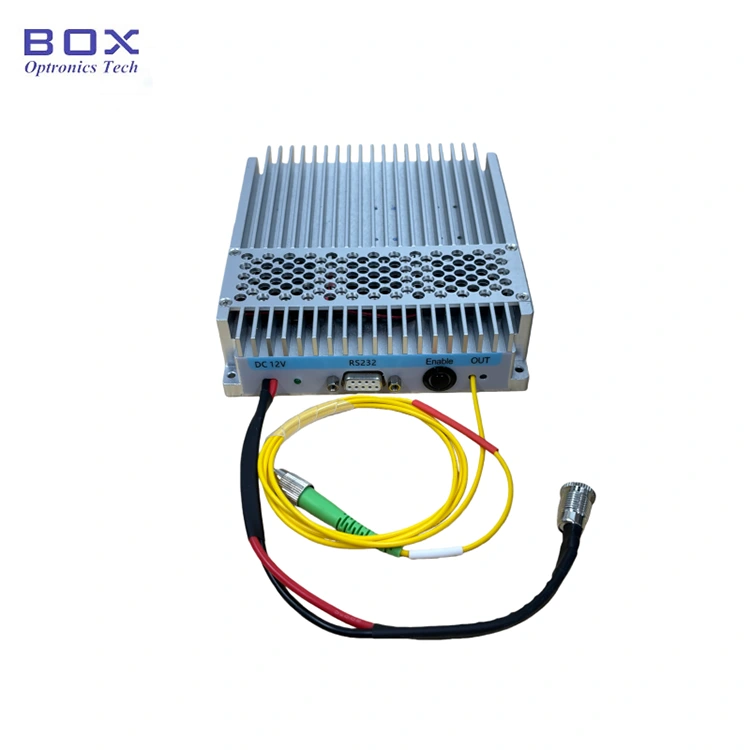

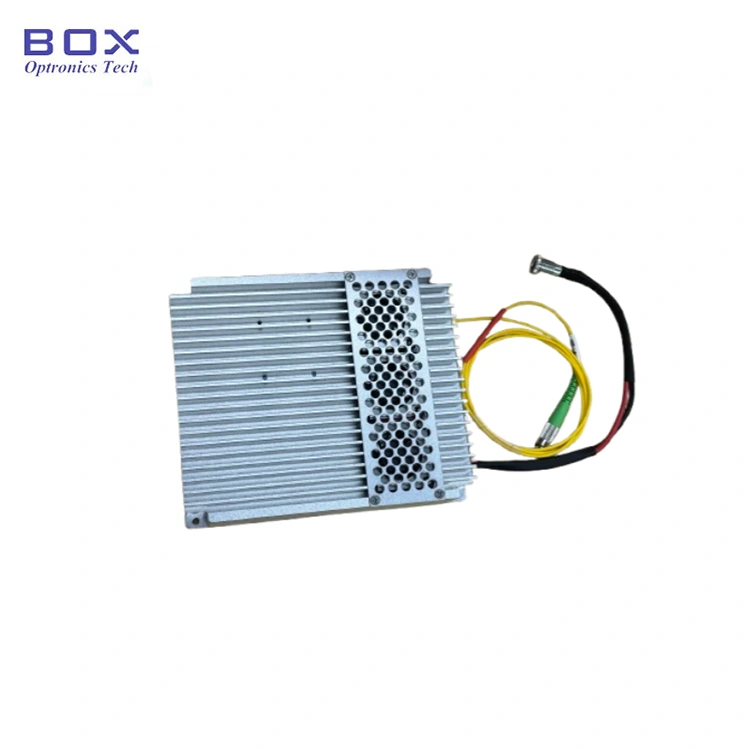

1. ظاہری شکل: ماڈیول میں پاور کنیکٹر، پاور انڈیکیٹر، RS232 شامل ہے مواصلاتی انٹرفیس، آؤٹ پٹ ایکٹیویشن سوئچ، اور لیزر آؤٹ پٹ فائبر پورٹ۔
2. طاقت سپلائی: پاور پورٹ معیاری DC5.5×2.1mm انٹرفیس استعمال کرتا ہے۔ صرف اصل مماثل پاور اڈاپٹر استعمال کریں (DC5V یا DC12V)۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ U کے سائز کا ایک سوئچ پاور سپلائی سے منسلک کرنے کے لیے کنیکٹر پاور کیبل دستیاب ہے۔ خریداری کے وقت درخواست کریں۔
3. جڑنا فائبر آپٹک جمپر: سے دھول کی ٹوپی کو ہٹا دیں۔ فائبر کنیکٹر، آلودگی یا نقصان کے لیے آخری چہرے کا معائنہ کریں، اور یقینی بنائیں دیگر فائبر آلات یا جانچ کے آلات سے جڑنے سے پہلے صفائی۔ کے لیے ہائی پاور ماڈل، فیوژن splicing کی سفارش کی جاتی ہے.
4. جڑنا میزبان کمپیوٹر کا ماڈیول: شامل کا استعمال کریں۔ ماڈیول کو کمپیوٹر سے مربوط کرنے کے لیے USB-RS232 سیریل ڈیٹا کیبل۔ انسٹال کریں۔ مواصلت کو فعال کرنے کے لیے سرشار سیریل ڈرائیور (مینوفیکچرر کی طرف سے فراہم کردہ)۔ ڈرائیور کے بغیر، میزبان سافٹ ویئر ماڈیول سے منسلک نہیں ہو سکتا۔

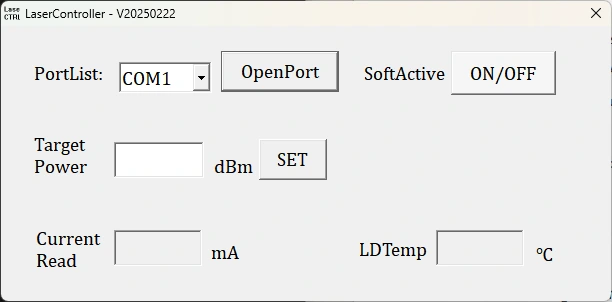

5. سافٹ ویئر: میزبان سافٹ ویئر اجازت دیتا ہے۔ آؤٹ پٹ پاور کو ایڈجسٹ کرنا اور لیزر آؤٹ پٹ کو کنٹرول کرنا "SoftActive" بٹن۔ سافٹ ویئر سیٹ پمپ کرنٹ، آؤٹ پٹ دکھاتا ہے۔ طاقت، اور درجہ حرارت کی نگرانی کی حیثیت.
6. پیرامیٹر میموری: سیٹنگز اور سافٹ ویئر کے ذریعے تشکیل شدہ اسٹیٹس خود بخود ماڈیول میں محفوظ ہو جاتے ہیں۔ اندرونی میموری. اگر پیرامیٹرز نہیں ہیں تو میزبان کمپیوٹر کنکشن کی ضرورت نہیں ہے۔ ترمیم کی ضرورت ہے.
|
نام |
طول موج |
آؤٹ پٹ پاور |
پاور سایڈست (اختیاری) |
فائبر کی قسم |
طول و عرض |
|
این ایل ایف ایل |
-XXXX |
-XX |
-X |
-XX |
-X |
|
تنگ لائن وڈتھ فائبر لیزر |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: طاقت سایڈست |
SM:SMF-28e PM:PM1550 |
B1/B2: بینچ ٹاپ M31/M70 : ماڈیول |
مثال کے طور پر: NLFL-1550-50-T-SM-M
(آرڈر کی معلومات: 1550nm 3kHz الٹرا نارو لائن وڈتھ فائبر لیزر، 50mW آؤٹ پٹ پاور، پاور سایڈست، ایس ایم فائبر، ماڈیول پیکیج)۔
