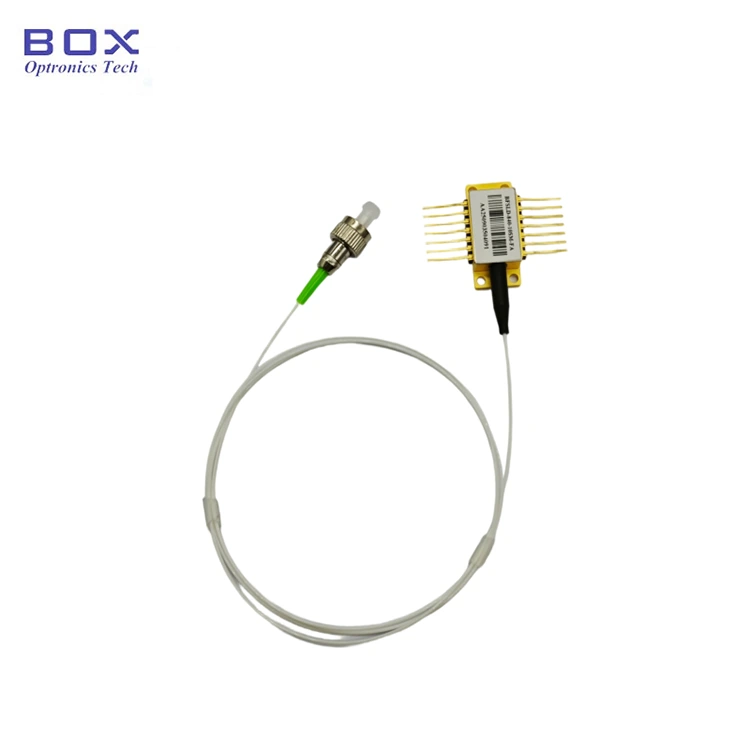

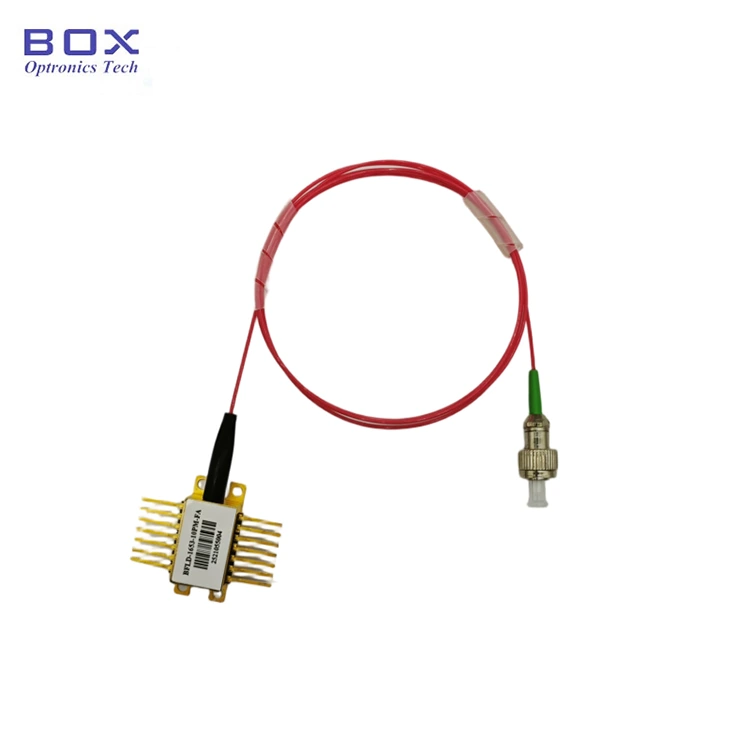

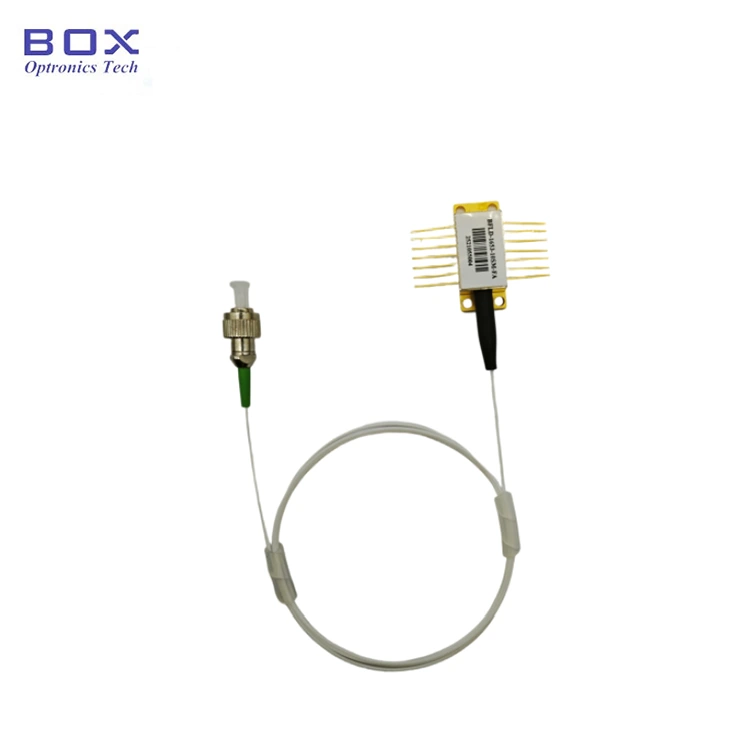

1310nm DFB 100KHz BTF تنگ لائن وڈتھ لیزر ایک ہے Lidar، ونڈ ریڈار، آپٹیکل میں ایپلی کیشنز کے لیے ڈیزائن کیا گیا اعلی کارکردگی والا لیزر فائبر سینسنگ، اور مربوط مواصلات۔ اس میں آؤٹ پٹ پاور تک کی خصوصیات ہے۔ 100mW، 100kHz سے کم کی 3dB بینڈوتھ، اور کم تھریشولڈ کرنٹ۔ SM/PM فائبر، وسیع آپریٹنگ درجہ حرارت، اور اعلی وشوسنییتا کے ساتھ اختیاری۔ براہ کرم ESD تحفظ کے تحت استعمال کریں اور ڈرائیو کرنٹ اور درجہ حرارت کو کنٹرول کریں۔ سختی سے، اور overcurrent نقصان سے بچیں.
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
مرکز طول موج |
λc |
TL=15～35℃ CW |
1305 |
1310 |
1315 |
nm |
|
آپٹیکل آؤٹ پٹ پاور |
پی او |
- |
100 |
- |
- |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
TL=25℃ |
- |
- |
40 |
ایم اے |
|
آپریٹنگ وولٹیج |
وی او پی |
PO = 10mW (CW) |
- |
- |
2.5 |
V |
|
آپریٹنگ کرنٹ |
آئی او پی |
PO = 10mW (CW) |
- |
700 |
800 |
ایم اے |
|
سپیکٹرل لائن کی چوڑائی |
ایل ڈبلیو |
ایف ڈبلیو ایچ ایم |
- |
- |
100 |
KHz |
|
MPD ذمہ داری |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
سائیڈ موڈ دبانے کا تناسب |
ایس ایم ایس آر |
سی ڈبلیو |
40 |
- |
- |
ڈی بی |
|
آپٹیکل تنہائی |
- |
-10 < TC < +70℃ |
40 |
- |
- |
ڈی بی |
|
ٹی ای سی کا درجہ حرارت |
ٹی ایس |
- |
15 |
- |
35 |
℃ |
|
تھرمسٹر کرنٹ |
آئی ٹی سی |
- |
- |
- |
0.5 |
ایم اے |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
TL = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
ٹی ای سی کرنٹ |
آئی ٹی ای سی |
TL = 25℃، TC = 70℃ |
- |
- |
1.5 |
A |
|
TEC وولٹیج |
وی ٹی ای سی |
TL = 25℃، TC = 70℃ |
- |
- |
3.5 |
V |
|
TEC صلاحیت |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
طول موج بڑھی (EOL) |
△λ |
25 سال سے زیادہ تجربہ کیا گیا۔ زندگی بھر |
- |
- |
±0.1 |
nm |
|
طول موج کا درجہ حرارت گتانک |
Δλ/ΔT |
TEC درجہ حرارت 15℃ پر 35℃ |
- |
0.1 |
- |
nm/℃ |
|
طول موج کرنٹ ماڈیولیشن گتانک |
آئی ٹی آر |
200-800mA |
0.2 |
- |
0.4 |
GHz/mA |
● SMF-28e یا PM1310 pigtail؛
● آؤٹ پٹ پاور> 100mW
● تنگ لائن وڈتھ <100KHz؛
● 14 پن TEC کے ساتھ BTF پیکیج، آپٹیکل آئسولیٹر، اور PD کی نگرانی کریں۔
● Lidar;
● ونڈ ریڈار؛
● آپٹیکل فائبر سینسنگ؛
● مربوط مواصلات۔

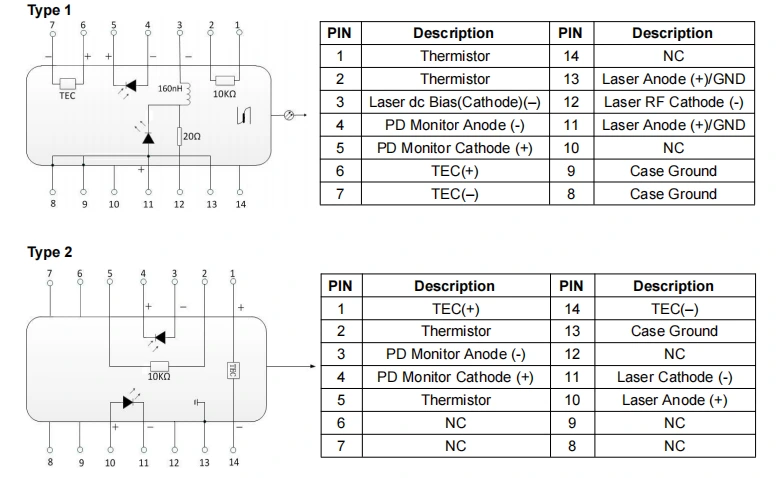

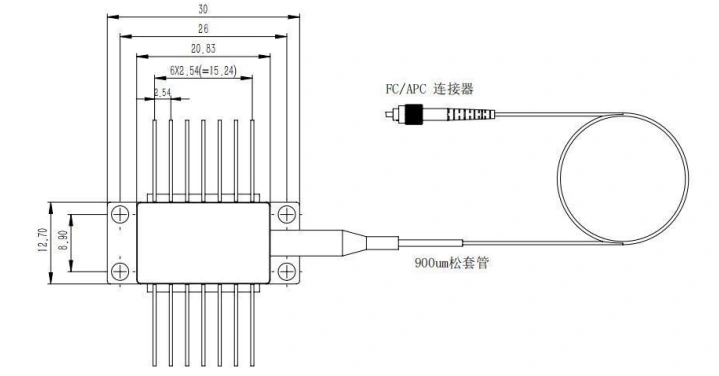

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -1310nm DFB 100KHz BTF تنگ لکیر کی چوڑائی لیزر
● اکثر پوچھے گئے سوالات
(1) کیا کرنٹ کو ایڈجسٹ کرکے طول موج کو تبدیل کرنا ممکن ہے؟ رینج کیا ہے؟
--ہاں موجودہ طول موج کا گتانک 0.01 nm/mA ہے، اور درجہ حرارت طول موج کا گتانک 0.1 nm/℃ ہے۔ WL ایڈجسٹ رینج ~ سینٹر WL+/- 1 nm کے ارد گرد ہے۔
(2) لائن کی چوڑائی کیا ہے؟ کیا آپ عام لائن چوڑائی LD فراہم کرتے ہیں؟
--3dB لائن کی چوڑائی 100kHz سے کم ہے۔ میگاہرٹز کی سطح کا LD دستیاب ہے۔
(3) پاور ریگولیشن کی حد کیا ہے؟
--10~100%
(4) کیا آپ حفاظتی فائبر ٹیوب اور فائبر کنیکٹر فراہم کرتے ہیں؟
--ہاں 900um ڈھیلی ٹیوب اور FC/APC، SC/APC، یا دوسرے کنیکٹر ہیں۔ اختیاری
|
نام |
طول موج |
لکیر کی چوڑائی |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی این ایل ڈی |
-XXX |
X |
-XX |
ایکس ایکس |
-XX |
X |
|
تنگ لائن چوڑائی LD |
1310 :1310 nm |
1:100kHz |
1H: 100mW |
SM:SMF28e پی ایم :PM1310
|
ایف اے: ایف سی/اے پی سی دیگر |
خالی: قسم 1 2: قسم 2 |
مثال کے طور پر: BNLD-1310-11HPM-FA
(آرڈر کی معلومات: 1310nm DFB 100KHz BTF تنگ لائن چوڑائی لیزر، 100mW آؤٹ پٹ پاور، PM فائبر کے ساتھ، FC/APC کنیکٹر، type1 پن آؤٹ)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔
● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ
● پاور اپ کے عمل کے دوران، کبھی بھی تیز کرنٹ براہ راست نہ لگائیں، جیسا کہ اس سے چپ کو نقصان پہنچنے کا خطرہ ہے۔ اس کے بجائے، موجودہ سطح پر ڈیوائس کو پاور اپ کریں۔ چپ کی دہلیز کے قریب، اور پھر آہستہ آہستہ کرنٹ کو چھوٹے میں بڑھائیں۔ مطلوبہ سطح تک پہنچنے تک اضافہ۔
● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
