SLD براڈبینڈ لائٹ سورس 1310nm

مندرجات کا جدول

1. SLD براڈ بینڈ لائٹ سورس 1310nm کا تعارف

2. مصنوعات کی تفصیلات

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5. پروڈکٹ کی تفصیلات

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. آپریشن گائیڈ

10. آپریشن نوٹس اور دیکھ بھال

11. کوالٹی اشورینس اور بعد از فروخت سروس

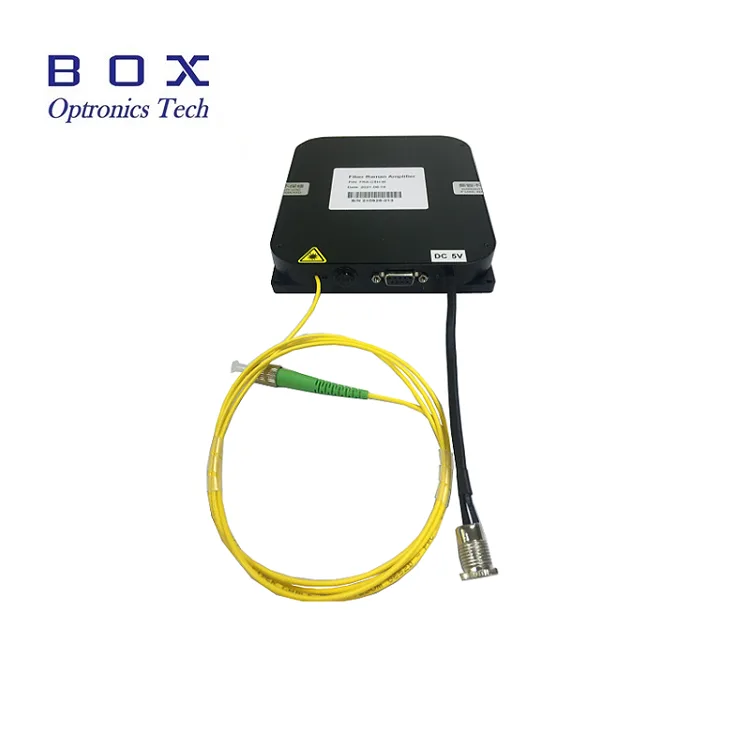

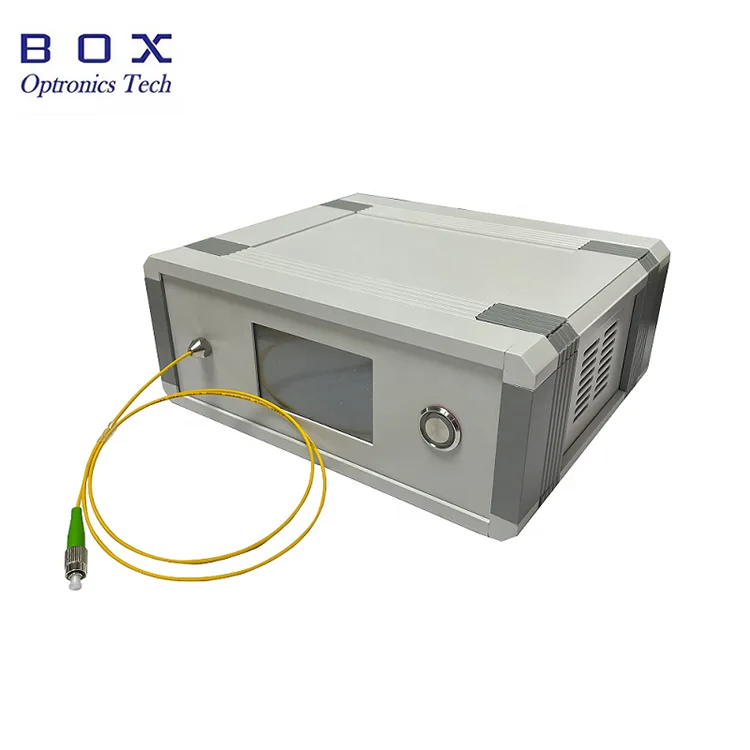

پروڈکٹ کا تعارف-ایس ایل ڈی براڈبینڈ لائٹ سورس 1310nm

1310nm SLD براڈبینڈ لائٹ سورس مستحکم، کم مربوط براڈبینڈ اخراج فراہم کرتا ہے جس کی سپیکٹرل چوڑائی عام طور پر> 30nm اور آؤٹ پٹ پاور 1/3/10/15mW پر دستیاب ہے۔ اس کا SMF-28e یا PM فائبر کپلنگ، کم اسپیکٹرل ریپل، اور کمپیکٹ پیکیج اسے فائبر آپٹک سینسنگ، OCT امیجنگ، اور درست نظری پیمائش کے لیے مثالی بناتا ہے۔ یہ ایس ایل ڈی براڈ بینڈ لائٹ سورس آپٹیکل کمیونیکیشن، بائیو میڈیکل امیجنگ، اور آپٹیکل فائبر ڈیوائس ٹیسٹ ایپلی کیشنز کے لیے موزوں ہے۔

مصنوعات کی وضاحتیں-ایس ایل ڈی براڈبینڈ لائٹ سورس 1310nm

مصنوعات کی خصوصیات- SLD براڈبینڈ لائٹ سورس 1310nm

● 1/3/10/15mW متعدد پاور لیولز مختلف ضروریات کے مطابق دستیاب ہیں۔

● وسیع سپیکٹرم؛

● کم سپیکٹرل لہر؛

● اپنی مرضی کے مطابق پیکج اور سائز.

پروڈکٹ ایپلی کیشنز-ایس ایل ڈی براڈبینڈ لائٹ سورس 1310nm

● فائبر آپٹک سینسنگ؛

● میڈیکل امیجنگ؛

● صحت سے متعلق پیمائش؛

● آپٹیکل فائبر ڈیوائس ٹیسٹ۔

مصنوعات کی تفصیلات- SLD براڈبینڈ لائٹ سورس 1310nm

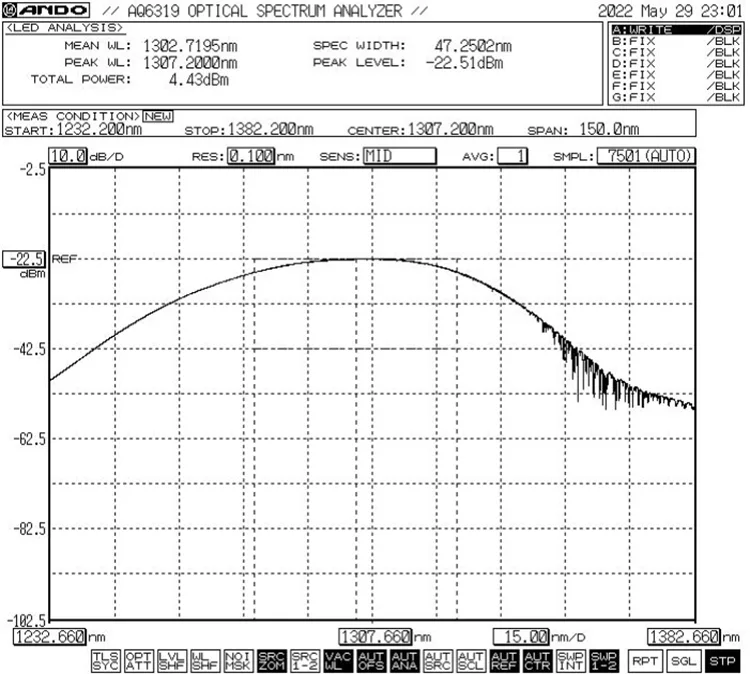

● سپیکٹرل حوالہ: -3dB بینڈوتھ Min.30nm

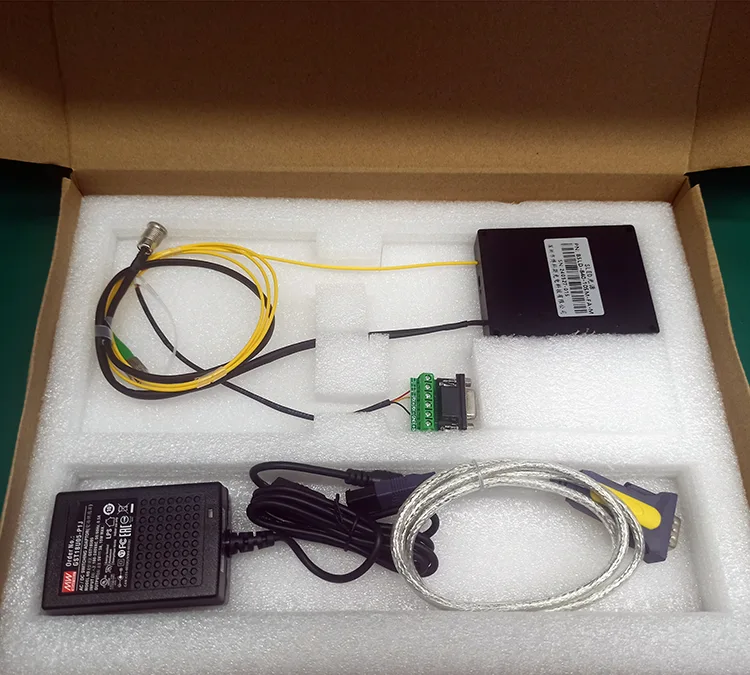

● معیاری لوازمات

آرڈرنگ معلومات- SLD براڈبینڈ لائٹ سورس 1310nm

مثال کے طور پر: BSLD-1310-10SM-FA-M

(آرڈر کی معلومات: SLD براڈ بینڈ لائٹ سورس 1310nm، 10mW آؤٹ پٹ پاور، SM فائبر، FC/APC کنیکٹر کے ساتھ، ماڈیول پیکیج)۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ-ایس ایل ڈی براڈبینڈ لائٹ سورس 1310nm

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس اور ادائیگی کی شرائط- SLD براڈبینڈ لائٹ سورس 1310nm

● اقتباس کی شرائط

(1) EXW

(2) ڈی اے پی

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

آپریشن سٹیپس-ایس ایل ڈی براڈبینڈ لائٹ سورس 1310nm

مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں۔

مرحلہ 2۔ پاور سپلائی: ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتی ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (مقامی وولٹیج کے معیار کے مطابق پاور اڈاپٹر فراہم کیا جاتا ہے۔)

مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔

سیٹ پی 4۔ میزبان کمپیوٹر سے جڑیں: SLD براڈبینڈ لائٹ سورس 1310nm اور کمپیوٹر کو جوڑنے کے لیے گرین پورٹ کیبل اور USB-RS485 DB9 ڈیٹا کیبل کا استعمال کریں۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے کمپیوٹر کو پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک اور بات چیت نہیں ہو سکتے۔ براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔

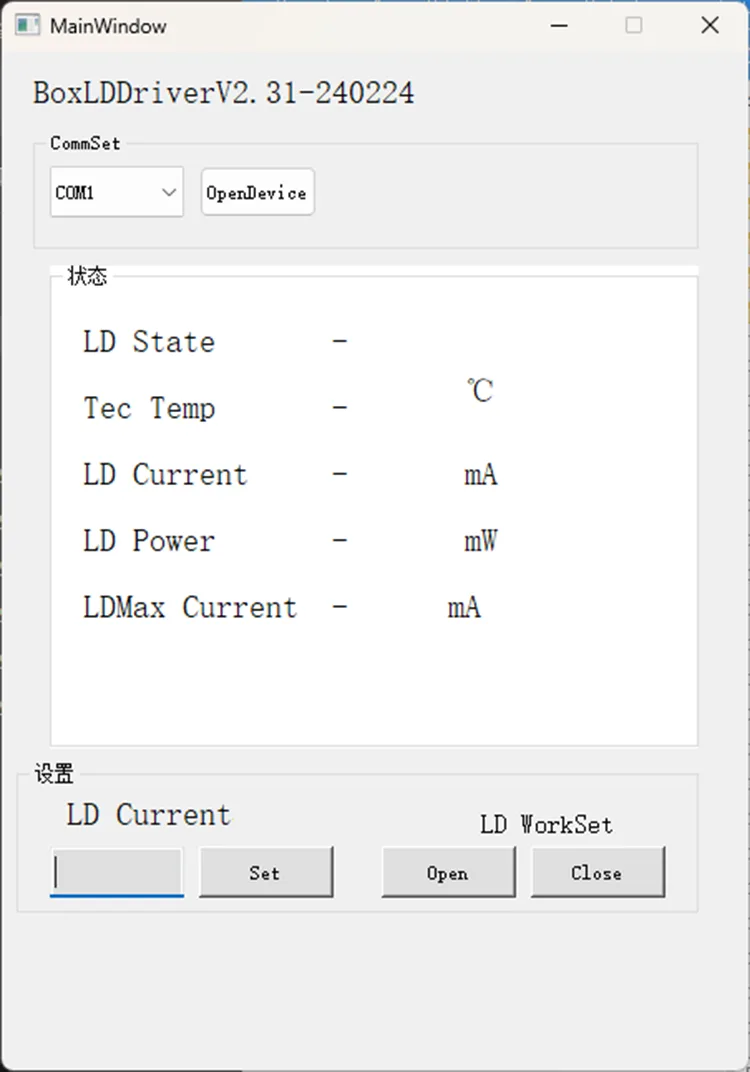

مرحلہ 5۔ کنٹرول سافٹ ویئر: باکس آپٹرونکس SLD براڈبینڈ لائٹ سورس 1310nm کے LD کرنٹ کو کنٹرول کرنے کے لیے سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)

مرحلہ 6۔ استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔

آپریشن نوٹس اور مینٹیننس-SLD براڈبینڈ لائٹ سورس 1310nm

● فائبر کنیکٹرز کو لنٹ فری وائپ سے صاف کریں اور کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر سے معائنہ کریں۔ چہرے پر جلنے سے بچنے کے لیے ہمیشہ بغیر بجلی کے ریشوں کو جوڑیں/منقطع کریں۔ فائبر آپٹک کنیکٹرز کو ڈسٹ کیپس سے ڈھانپنا چاہیے۔

● دھول کے جمع ہونے اور چہرے کو پہنچنے والے نقصان کو روکنے کے لیے فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے سے گریز کریں۔

● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ خشک جگہ میں ذخیرہ کریں.

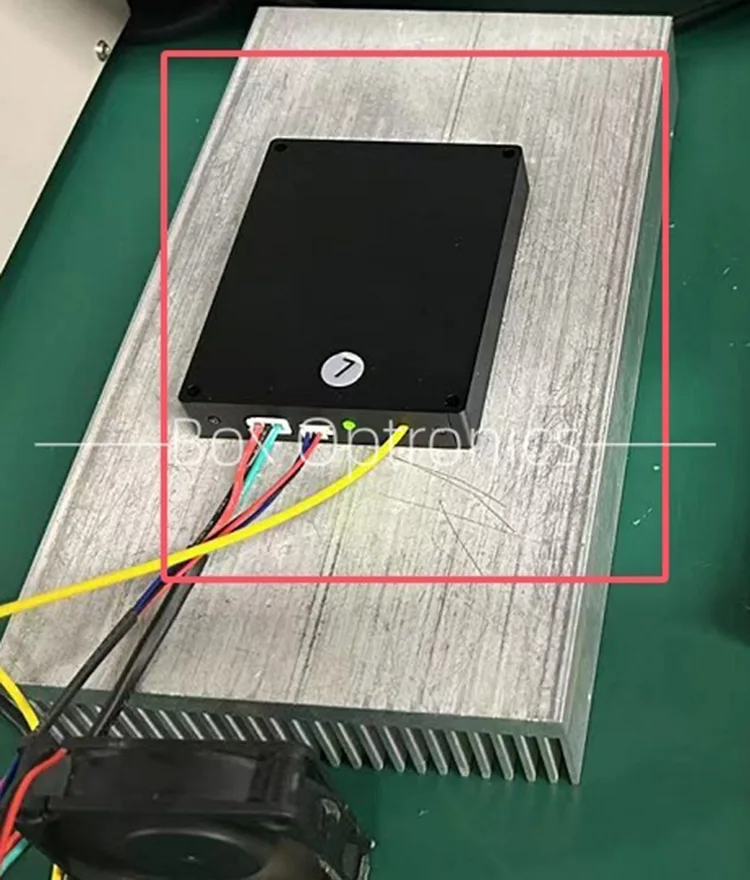

● طویل مدتی استعمال کرتے وقت، اسے ہیٹ سنک پر رکھیں۔

کوالٹی اشورینس اور فروخت کے بعد سروس-ایس ایل ڈی براڈبینڈ لائٹ سورس 1310nm

● وارنٹی کی مدت:

خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:

(1) قدرتی عوامل (مثلاً بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
