کواکسیئل پگٹیلڈ InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

Box Optronics ایک optoelectronic component کا مینوفیکچرر اور سپلائر ہے جو فائبر آپٹک کمیونیکیشن، CATV، سینسنگ، اور ٹیسٹ اور پیمائش ایپلی کیشنز کے لیے آپٹیکل ڈیٹیکٹر فراہم کرتا ہے۔ Coaxial Pigtailed InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر (BPD سیریز) تیز رفتار اینالاگ آپٹیکل ڈٹیکشن اور ریسیور ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ یہ براہ راست آپٹیکل کنکشن کے لیے فائبر پگٹیل کے ساتھ ایک ہرمیٹک کواکسیئل پیکیج کی خصوصیات رکھتا ہے، جبکہ قابل ترتیب فائبر، کنیکٹر، پیکج، اور پن آؤٹ کے اختیارات OEM انٹیگریشن کی مختلف ضروریات کو سپورٹ کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروڈکٹ کا جائزہ - Coaxial Pigtailed InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

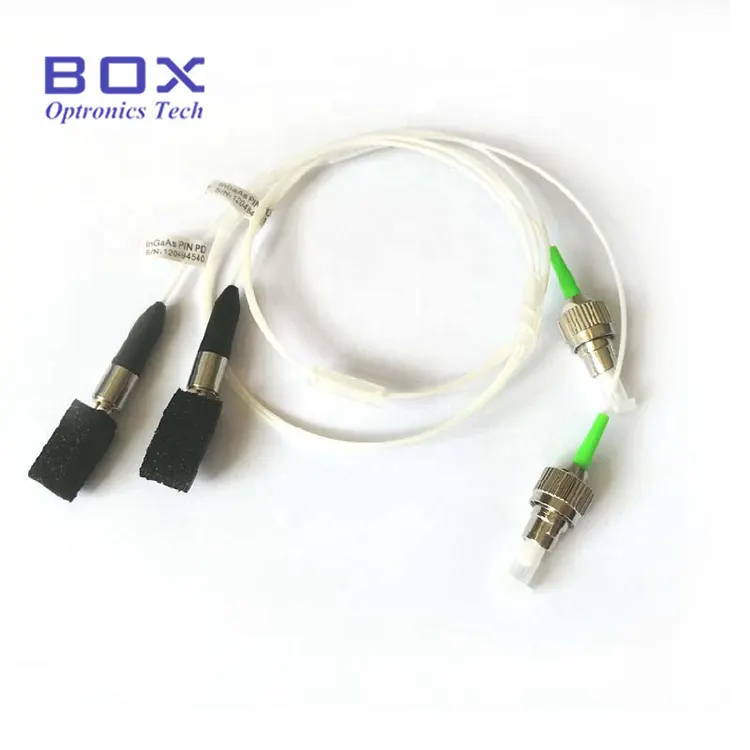

Coaxial Pigtailed InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر ایک آپٹیکل ڈیٹیکٹر ہے جس کی سپیکٹرل رسپانس رینج 1100-1650nm ہے۔ یہ عام طور پر استعمال ہونے والی 1310nm اور 1550nm طول موج پر اعلی ذمہ داری فراہم کرتا ہے اور اسے فائبر آپٹک کمیونیکیشن، CATV، سینسنگ، اور ٹیسٹ اور پیمائش کی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ BPD-70P10B-FA میں 70um ایکٹیو ایریا اور FC/APC کنیکٹر کے ساتھ 1 میٹر فائبر پگٹیل ہے، اور اسٹاک سے دستیاب ہے۔ دیگر ایکٹیو ایریا، پیکیج، فائبر، کنیکٹر، اور پن آؤٹ کنفیگریشنز OEM انضمام کے لیے اپنی مرضی کے مطابق بنائے گئے ہیں۔

کلیدی خصوصیات - کواکسیئل پگٹیلڈ InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

· وسیع سپیکٹرل رسپانس رینج: 1100nm سے 1650nm

· اعلی ذمہ داری، کم تاریک کرنٹ، اور کم جنکشن کیپیسیٹینس

· وسیع بینڈوتھ: 2.5GHz

· تیزی سے عروج/زوال کا وقت: 0.3ns

FC/APC یا دوسرے کنیکٹر کے ساتھ Pigtailed فائبر آؤٹ پٹ (رسپٹیکل آپشن بھی دستیاب ہے)

عام ایپلی کیشنز - کواکسیئل پگٹیلڈ InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

CATV اور فائبر آپٹک ویڈیو ٹرانسمیشن کے لیے اینالاگ آپٹیکل ریسیورز

· براڈ بینڈ آر ایف اوور فائبر کا پتہ لگانے کے نظام

· آپٹیکل ٹیسٹ اور پیمائش کے آلات، بشمول OTDR سگنل کا پتہ لگانا

· تقسیم شدہ فائبر آپٹک سینسنگ، جیسے ڈسٹری بیوٹڈ ایکوسٹک سینسنگ (DAS)

EDFA، DWDM اور لیزر سسٹمز میں آپٹیکل پاور مانیٹرنگ

· فوٹوونکس لیبارٹری ریسرچ اور OEM سسٹم انٹیگریشن

پروڈکٹ کی تفصیلات - Coaxial Pigtailed InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

مطلق زیادہ سے زیادہ درجہ بندی (TC = 25°C)

پیرامیٹر	علامت	حالت	درجہ بندی	یونٹ
سنترپتی آپٹیکل پاور	پی ایس	سی ڈبلیو	5	mW
فارورڈ کرنٹ	اگر	سی ڈبلیو	10 (ٹائپ)	ایم اے
ریورس وولٹیج	وی آر پی ڈی	سی ڈبلیو	30	V
ریورس کرنٹ	آئی آر پی ڈی	سی ڈبلیو	5	ایم اے
آپریٹنگ درجہ حرارت	ٹاپ	-	-40 ~ +85	°C
اسٹوریج کا درجہ حرارت	ٹی ایس	-	-40 ~ +85	°C

آپٹیکل-الیکٹریکل خصوصیات (TC = 25°C)

پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
طول موج کی حد	λ	-	1100	-	1650	nm
ذمہ داری @ 1310nm	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
ذمہ داری @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
تاریک کرنٹ	ID	Vr=5V	-	0.2	0.5	nA
جنکشن اہلیت	C	Vr=5V، f=1MHz، کیس اوپن	-	0.6	0.75	پی ایف
عروج کا وقت / زوال کا وقت	TR/TF	Vr=5V، 10~90%	-	-	0.3	این ایس
بینڈوتھ (-3dB)	بی ڈبلیو	Vr=5V، 50Ω لوڈ، لیڈ کی لمبائی=6mm، کیس اوپن	2.5	-	-	گیگا ہرٹز
کمپوزٹ سیکنڈ آرڈر بیٹ	سی ایس او	-	-	-70	-	ڈی بی
جامع تھرڈ آرڈر بیٹ	سی ٹی بی	-	-	-80	-	ڈی بی
آپریٹنگ وولٹیج	V	-	-	-5	-	V
آپٹیکل ریٹرن نقصان	او آر ایل	λ=1310nm	-	45	-	ڈی بی

پیکیج اور پن کی تعریف - Coaxial Pigtailed InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

آرڈرنگ کی معلومات - Coaxial Pigtailed InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

ماڈل کا نام

BPD - XX X XX X - XX - ( X )

مثال: BPD-70P10B-FA (70m ایکٹیو ایریا، Pigtailed قسم، 1.0m فائبر، ٹائپ B پن آؤٹ، FC/APC کنیکٹر)

میدان	کوڈ	تفصیل
پروڈکٹ سیریز	بی پی ڈی	باکس فوٹوڈیوڈ سیریز
ایکٹو ایریا	55/70/3H/دیگر	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; دیگر = اپنی مرضی کے مطابق
پی ڈی کی قسم	P/R	P = Pigtailed type; R = ریسپٹیکل کی قسم
فائبر کی لمبائی	05/10/ دیگر	05 = 0.5m; 10 = 1.0m؛ دیگر = اپنی مرضی کی لمبائی
پن آؤٹ	A/B/C/Null	A = قسم A؛ B = قسم B؛ C = قسم C
کنیکٹر	ایف اے / ایس اے / ایف سی / ایس سی / ایس ٹی / دیگر	FA = FC/APC؛ SA = SC/APC؛ FC = FC-1; SC = SC-1; ST = ST; دیگر = اپنی مرضی کے مطابق
مواد	null/C/M/P	null = ڈیفالٹ؛ سی = سیرامک؛ M = دھات؛ پی = پلاسٹک

نوٹ: Pigtail کی لمبائی اور فکسڈ کارڈ فارمیٹ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ مصنوعات کی ساخت، سائز، آپٹیکل پیرامیٹرز، اور عمل ٹیکنالوجی کی ضروریات کو کسٹمر کی ضروریات کے مطابق ڈیزائن کیا جا سکتا ہے۔

ڈیٹا شیٹ - کواکسیئل پگٹیلڈ InGaAs PIN فوٹوڈیوڈ ڈیٹیکٹر

ڈیٹا شیٹ

اکثر پوچھے گئے سوالات (FAQ)

س: کواکسیئل پگٹیلڈ فوٹوڈیوڈ ڈیٹیکٹر اور TO-can InGaAs فوٹوڈیوڈس میں کیا فرق ہے؟

A: اہم اختلافات پیکیج ڈیزائن اور سسٹم انضمام ہیں۔ کواکسیئل پگٹیلڈ ڈیٹیکٹر InGaAs PIN فوٹوڈیوڈ کو ہرمیٹک کواکسیل پیکج میں فائبر پگٹیل کے ساتھ ضم کرتا ہے، جو کہ CATV ریسیورز اور آپٹیکل ٹیسٹ آلات جیسی ایپلی کیشنز کے لیے براہ راست فائبر کنکشن اور اعلی تعدد کارکردگی فراہم کرتا ہے۔ TO5/TO46 فوٹوڈیوڈز آپٹیکل ونڈوز کے ساتھ میٹل کین پیکجز کا استعمال کرتے ہیں اور انہیں بیرونی آپٹیکل کپلنگ کی ضرورت ہوتی ہے، جو انہیں خالی جگہ کا پتہ لگانے اور آپٹیکل پاور کی پیمائش کے لیے زیادہ موزوں بناتے ہیں۔

سوال: pigtailed اور receptacle پیکیج کے اختیارات میں کیا فرق ہے؟

A: pigtailed ورژن میں براہ راست آپٹیکل کنکشن کے لیے مستقل طور پر منسلک فائبر ہوتا ہے، جبکہ ریسیپٹیکل ورژن آسان کنکشن اور متبادل کے لیے ایک ڈیٹیچ ایبل فائبر انٹرفیس فراہم کرتا ہے۔ انتخاب بنیادی طور پر سسٹم انٹیگریشن کی ضروریات پر منحصر ہے: pigtailed پیکجز فکسڈ OEM تنصیبات کے لیے موزوں ہیں، جبکہ ریسیپٹیکل پیکجز ٹیسٹ اور لیبارٹری کے آلات کے لیے آسان ہیں۔

سوال: مجھے InGaAs PIN فوٹوڈیوڈ کے فعال علاقے کا انتخاب کیسے کرنا چاہیے؟

A: فعال علاقے کے قطر کا انتخاب آپ کے آپٹیکل بیم کے سائز، کپلنگ اسکیم، اور ہدف کا پتہ لگانے والی بینڈوتھ کی بنیاد پر کیا جانا چاہیے۔ چھوٹے فعال علاقے کے قطر کم جنکشن کیپیسیٹینس اور تیز رفتار رسپانس دیتے ہیں، جب کہ بڑے علاقے کے چپس اعلیٰ نظری جمع کرنے کی کارکردگی اور آرام دہ سیدھ میں رواداری فراہم کرتے ہیں۔ فائبر کپلڈ سسٹمز کے لیے، درمیانے سائز کے آپشنز جیسے کہ 70 um بینڈوتھ اور الائنمنٹ عرض البلد کے درمیان اچھی تجارت حاصل کر سکتے ہیں۔

آپریشن نوٹس اور ہینڈلنگ

· فوٹوڈیوڈ کو سنبھالتے وقت مناسب ESD تحفظ کے طریقہ کار پر عمل کریں، کیونکہ InGaAs PIN فوٹوڈیوڈ ESD حساس آلات ہیں۔

· فائبر اینڈ فیس یا آپٹیکل کنیکٹر کو ننگی انگلیوں سے چھونے سے گریز کریں۔

· ڈیٹا شیٹ میں بیان کردہ مطلق زیادہ سے زیادہ درجہ بندی سے تجاوز نہ کریں۔

· فائبر پگٹیل پر ضرورت سے زیادہ موڑنے یا مکینیکل دباؤ سے بچیں۔
