1mm ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

Box Optronics TO-46 ہرمیٹک پیکیج میں 1mm ایکٹیو ایریا InGaAs PIN فوٹوڈیوڈ فراہم کرتا ہے (ماڈل: BPD-1STO46B-BL بال لینس کے ساتھ اور BPD-1STO46B-FW فلیٹ ونڈو کے ساتھ)۔ 1 ملی میٹر قطر InGaAs فوٹو حساس ایریا، 900nm سے 1650nm تک وسیع سپیکٹرل رسپانس، ہائی ریسپانسیویٹی، کم تاریک کرنٹ، اور قریب اورکت کی پیمائش اور مانیٹرنگ ایپلی کیشنز کے لیے کم جنکشن کیپیسیٹینس۔ سماکشی پگٹیل پیکیج بھی اختیاری ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروڈکٹ کا جائزہ - 1 ملی میٹر ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

Box Optronics سے 1mm ایکٹیو ایریا InGaAs PIN Photodiode (ماڈلز: BPD-1STO46B-BL اور BPD-1STO46B-FW) ایک کمپیکٹ، اعلی حساسیت والا InGaAs PIN فوٹو ڈیٹیکٹر ہے جو 190m 190m کی حد میں 500mr کے درمیان انفراریڈ آپٹیکل ڈٹیکشن کے لیے ڈیزائن کیا گیا ہے۔ 1 ملی میٹر قطر کے فعال علاقے کے ساتھ، یہ آپٹیکل پاور کی پیمائش، فائبر آپٹک انسٹرومینٹیشن، اور آپٹیکل مانیٹرنگ ایپلی کیشنز کے لیے روشنی جمع کرنے کی صلاحیت، کپلنگ ٹالرینس، اور پتہ لگانے کی کارکردگی کا متوازن امتزاج فراہم کرتا ہے۔

دو TO46 پیکیج کنفیگریشنز دستیاب ہیں: BPD-1STO46B-BL بال لینس ونڈو کے ساتھ فوکسڈ یا فائبر کپلڈ آپٹیکل سگنلز کے ساتھ کپلنگ کی کارکردگی کو بہتر بنانے کے لیے، اور BPD-1STO46B-FW ایک فلیٹ ونڈو کے ساتھ خالی جگہ کی آپٹیکل ڈٹیکشن اور ایپلی کیشنز کے لیے جس میں آپٹیکل پلان کی ضرورت ہوتی ہے۔ دونوں ورژن میں قابل اعتماد طویل مدتی آپریشن کے لیے ہرمیٹک TO46 دھاتی پیکیجنگ کی خصوصیت ہے۔

کلیدی خصوصیات- 1mm ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

· 1 ملی میٹر فعال علاقے کا قطر

· وسیع سپیکٹرل رسپانس رینج: 900nm-1650nm

· ہائی ریسپانسیویٹی: 1310nm پر 0.9A/W عام، 1550nm پر 0.95A/W

· کم تاریک کرنٹ اور کم جنکشن کیپیسیٹینس

· کومپیکٹ TO46 ہرمیٹک میٹل پیکیج

· دو کھڑکیوں کے اختیارات: جوڑے کی بہتر کارکردگی کے لیے بال لینس (BL)، خالی جگہ کا پتہ لگانے کے لیے فلیٹ ونڈو (FW)

عام ایپلی کیشنز - 1 ملی میٹر ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

· آپٹیکل پاور میٹر اور آپٹیکل پاور مانیٹرنگ سسٹم

· فائبر آپٹک ٹیسٹ اور پیمائش کا سامان

EDFA اور آپٹیکل ایمپلیفائر پاور مانیٹرنگ

NIR سپیکٹروسکوپی اور آپٹیکل سینسنگ سسٹم

· فری اسپیس آپٹیکل ڈیٹیکشن ایپلی کیشنز

· آپٹیکل اجزاء کی خصوصیت اور انشانکن

· فوٹوونکس آلات اور OEM انضمام

مصنوعات کی تفصیلات -1 ملی میٹر ایکٹیو ایریا InGaAs PIN فوٹوڈیوڈ

مطلق زیادہ سے زیادہ درجہ بندی (TC = 25°C)

پیرامیٹر	علامت	درجہ بندی	یونٹ
ریورس وولٹیج	VRmax	20	V
آپریٹنگ کیس کا درجہ حرارت	ٹاپ	-40 ~ +85	°C
اسٹوریج کا درجہ حرارت	ٹی ایس ٹی	-55 ~ +120	°C

الیکٹرو آپٹیکل خصوصیات (TC = 25°C)

پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
فعال علاقے قطر	φ	-	-	1	-	ملی میٹر
سپیکٹرل رسپانس رینج	λ	-	900	-	1650	nm
1310nm پر ذمہ داری	R	-	0.85	0.9	-	A/W
1550nm پر ذمہ داری	R	-	-	0.95	-	A/W
آپریٹنگ وولٹیج	V	VR = -5V	-	-	-5	V
تاریک کرنٹ	آئی ڈی	VR = -5V	-	1.5	5.0	nA
جنکشن اہلیت	C	VR = -5V، f = 1MHz	-	50	80	پی ایف
3dB بینڈوتھ	بی ڈبلیو	VR = 0V، RL = 50Ω	-	40	-	میگاہرٹز

پیکیج اور پن کی تعریف -1 ملی میٹر ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

پیکیج کی قسم: TO46 ہرمیٹک میٹل پیکیج

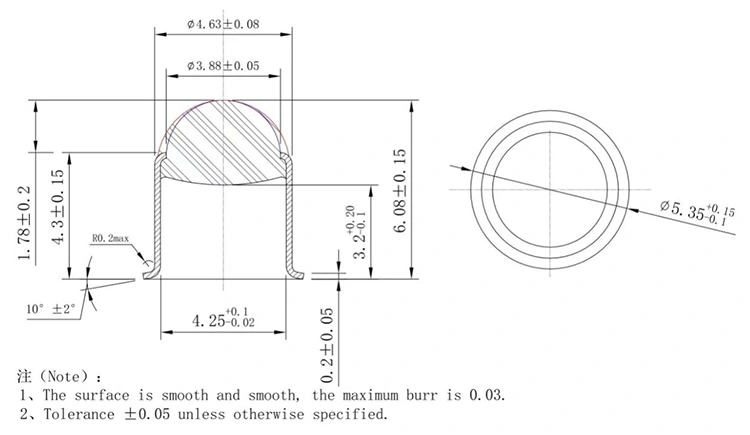

بال لینس:

فلیٹ ونڈو:

آرڈرنگ کی معلومات -1 ملی میٹر ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

ماڈل کا نام

BPD - X X سے XX - X - X

مثال: BPD-1STO46B-FW

میدان	کوڈ	تفصیل
مصنوعات کی سیریز	بی پی ڈی	باکس فوٹوڈیوڈ سیریز
ایکٹو ایریا کا سائز	1S	1S = 1mm قطر (1S=1mm، 2S=2mm، 3S=3mm، 5S=5mm)
پیکیج کی قسم	TO46	TO46 ہرمیٹک دھاتی پیکیج
ذیلی قسم	B	بی ٹائپ پن
ونڈو کی قسم	BL/FW	BL = بال لینس؛ FW = فلیٹ ونڈو

ڈیٹا شیٹ -1 ملی میٹر ایکٹو ایریا InGaAs PIN فوٹوڈیوڈ

BPD-1STO46B-BL

BPD-1STO46B-FW

اکثر پوچھے گئے سوالات (FAQ)

س: بی ایل (بال لینس) اور ایف ڈبلیو (فلیٹ ونڈو) ورژن میں کیا فرق ہے؟

A: BPD-1STO46B-BL ایک بال لینس ونڈو کو نمایاں کرتا ہے جو 1mm ایکٹیو ایریا پر واقعہ کی روشنی کو فوکس کرکے آپٹیکل کپلنگ کی کارکردگی کو بہتر بناتا ہے۔ یہ فائبر کپلڈ آپٹیکل سگنلز، فوکسڈ بیم، اور ایپلی کیشنز کے لیے موزوں ہے جن میں زیادہ کپلنگ رواداری کی ضرورت ہوتی ہے، جیسے آپٹیکل پاور کی پیمائش اور فائبر آپٹک ٹیسٹ کا سامان۔

BPD-1STO46B-FW آپٹکس کو فوکس کیے بغیر ایک فلیٹ آپٹیکل ونڈو کو نمایاں کرتا ہے، جو کہ خالی جگہ آپٹیکل ڈٹیکشن اور پیمائش ایپلی کیشنز کے لیے براہ راست آپٹیکل انٹرفیس فراہم کرتا ہے جہاں اصل بیم پروفائل کو برقرار رکھنا ضروری ہے۔

دونوں ورژن ایک ہی InGaAs PIN photodiode چپ اور TO46 ہرمیٹک پیکیج کا استعمال کرتے ہیں، جبکہ آپٹیکل ونڈو کنفیگریشن کو کپلنگ کے طریقہ کار اور درخواست کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔

سوال: یہ 1mm InGaAs فوٹوڈیوڈ کس طول موج کی حد کا پتہ لگا سکتا ہے؟

A: یہ InGaAs PIN فوٹوڈیوڈ 900nm سے 1650nm تک ایک وسیع قریب-انفراریڈ سپیکٹرل رسپانس رینج فراہم کرتا ہے، جس میں 1310nm اور 1550nm کمیونیکیشن بینڈ سمیت عام طور پر استعمال ہونے والی آپٹیکل ویو لینتھ کا احاطہ کیا جاتا ہے۔ ذمہ داری 1310nm (0.9A/W عام) اور 1550nm (0.95A/W عام) پر بیان کی گئی ہے۔ یہ آپٹیکل پاور کی پیمائش، لیزر مانیٹرنگ، آپٹیکل سینسنگ، اور انسٹرومینٹیشن ایپلی کیشنز کے لیے موزوں ہے جن کے لیے قابل اعتماد NIR کا پتہ لگانے کی ضرورت ہوتی ہے۔

سوال: کم از کم آرڈر کی مقدار (MOQ) کیا ہے؟

A: 1mm InGaAs PIN Photodiode TO46 کے لیے MOQ 1pc ہے۔ ہم لچکدار آرڈر کی مقدار کو سپورٹ کرتے ہیں، R&D اور پروٹو ٹائپنگ کے لیے سنگل یونٹس سے لے کر انسٹرومنٹ پروڈکشن اور OEM پروگراموں کے لیے بڑے حجم تک۔

سوال: کیا میں اس 1mm ایکٹیو ایریا InGaAs PIN فوٹوڈیوڈ کا فائبر پگٹیلڈ ورژن حاصل کر سکتا ہوں؟

A: ہاں۔ Box Optronics براہ راست فائبر کنکشن کے لیے کنیکٹر کے اختیارات کے ساتھ فائبر پگٹیلڈ InGaAs فوٹوڈیوڈ ماڈیول بھی فراہم کرتا ہے۔ یہ ماڈیولز InGaAs فوٹوڈیوڈ چپ کو فائبر کپلنگ کے ساتھ ایک کمپیکٹ پیکج میں مربوط کرتے ہیں، جو آپٹیکل آلات اور فائبر آپٹک سسٹمز میں OEM انضمام کے لیے موزوں ہے۔
