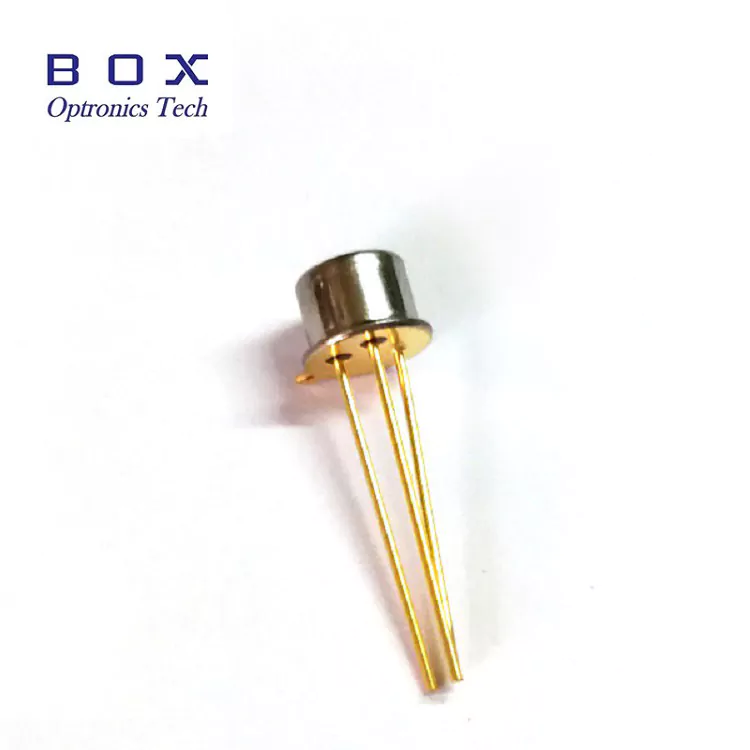

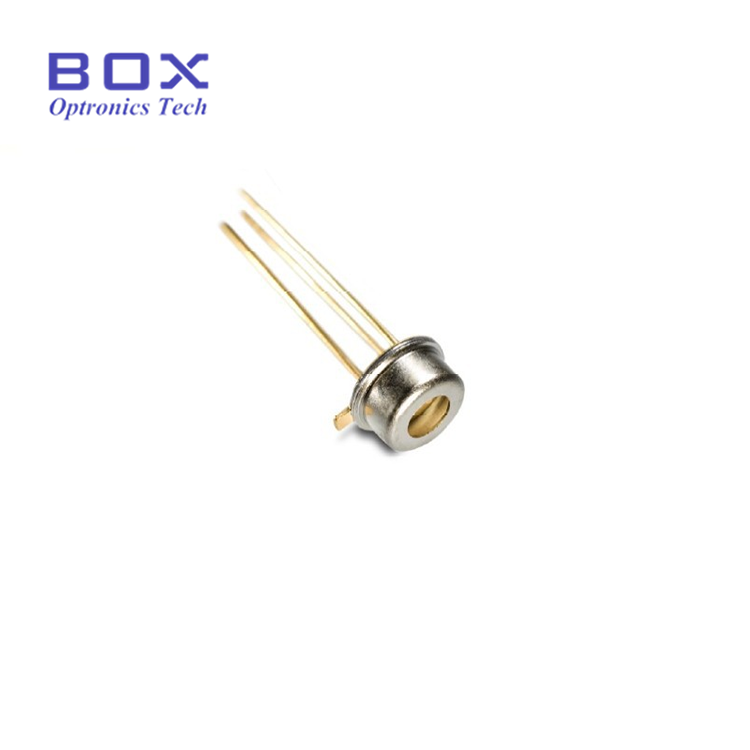

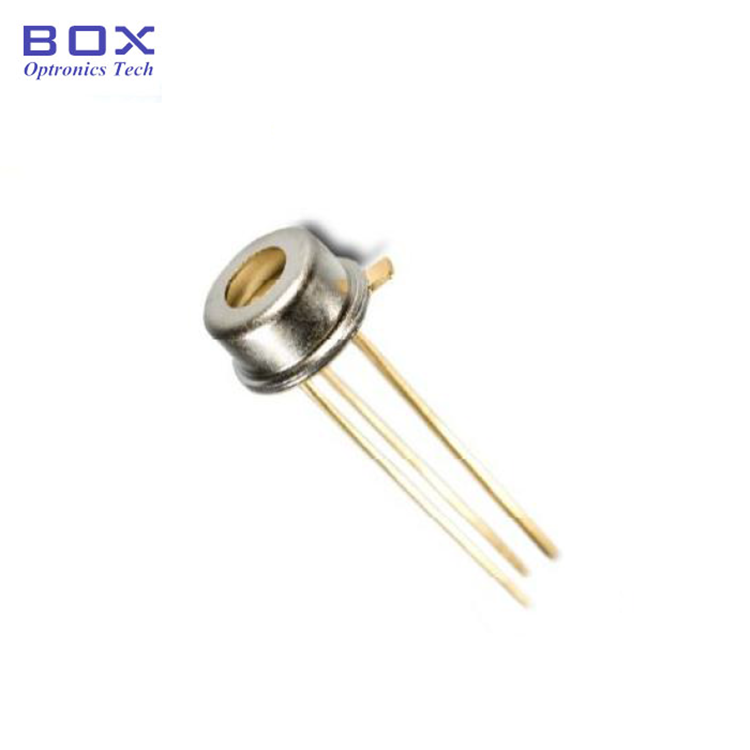

1mm InGaAs PIN فوٹوڈیوڈ TO46

Box Optronics 1mm InGaAs PIN Photodiode TO46 فراہم کرتا ہے، جو 900nm سے 1650nm طول موج کے بینڈ میں انتہائی حساسیت کے قریب اورکت کا پتہ لگانے کے لیے بنایا گیا ہے۔ اعلی ذمہ داری (1550nm پر ٹائپ 0.95A/W)، کم تاریک کرنٹ، اور کم گنجائش۔ ایک کمپیکٹ میں رکھا ہوا، ہرمیٹک طور پر مہربند TO46 دھات ایک فلیٹ ونڈو کے ساتھ پیک کر سکتی ہے، فوٹوڈیوڈ -40°C سے +85°C تک توسیع شدہ درجہ حرارت کی حد میں قابل اعتماد طویل مدتی آپریشن پیش کرتا ہے۔ آپٹیکل پاور میٹرز، ٹیسٹ آلات، اور فائبر آپٹک کمیونیکیشن سسٹمز میں انضمام کے لیے مثالی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروڈکٹ کا جائزہ-1mm InGaAs PIN Photodiode TO46

Box Optronics کی طرف سے 1mm InGaAs PIN Photodiode (ماڈل BPD-1STO46B-FW) ایک اعلی کارکردگی والا InGaAs فوٹو ڈیٹیکٹر ہے جو قریبی انفراریڈ (NIR) کا پتہ لگانے والے ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ ایک PIN ڈایڈڈ ڈھانچہ کی خصوصیت کے ساتھ، یہ 900–1650nm طول موج کی حد میں واقع آپٹیکل پاور کو اعلی خطی اور حساسیت کے ساتھ متناسب فوٹوکورنٹ میں تبدیل کرتا ہے۔ 1 ملی میٹر قطر کے فعال علاقے کی خاصیت۔ فلیٹ آپٹیکل ونڈو کے ساتھ ہرمیٹک TO46 میٹل کین میں پیک کیا گیا، فوٹوڈیوڈ میکانکی طور پر مضبوط ہے، جو صنعتی اور لیبارٹری کے حالات کے مطالبے میں مستحکم کارکردگی کو یقینی بناتا ہے۔ یہ اوصاف اسے آپٹیکل پاور مانیٹرنگ، فائبر آپٹک ٹیسٹ کی پیمائش، لیزر ڈٹیکشن، اور NIR سپیکٹروسکوپی کے لیے بہترین انتخاب بناتے ہیں۔

کلیدی خصوصیات-1mm InGaAs PIN Photodiode TO46

• فعال علاقے کا قطر: موثر روشنی جمع کرنے کے لیے 1mm

• وائڈ سپیکٹرل رسپانس رینج: 900nm سے 1650nm

• ہائی ریسپانسیویٹی: 1310nm پر 0.9A/W عام، 1550nm پر 0.95A/W

• انتہائی کم تاریک کرنٹ، کم جنکشن کیپیسیٹینس

• اعلی وشوسنییتا اور طویل مدتی استحکام

• ہرمیٹک TO46 فلیٹ ونڈو میٹل پیکیج

• آسان ماؤنٹنگ کے لیے معیاری ٹو کین کنفیگریشن

عام ایپلی کیشنز-1mm InGaAs PIN Photodiode TO46

• آپٹیکل پاور میٹرز اور آپٹیکل پاور مانیٹرنگ ماڈیولز

• فائبر آپٹک ٹیسٹ اور پیمائش کا سامان

• ٹیلی کام سسٹمز میں آپٹیکل سگنل کا پتہ لگانا اور پاور مانیٹرنگ

• قریب اورکت (NIR) سپیکٹروسکوپی اور تجزیاتی آلات

• لیزر پاور مانیٹرنگ اور کنٹرول سسٹم

• آپٹیکل اٹینیویٹر کیلیبریشن اور کریکٹرائزیشن

• فوٹوونکس لیبارٹریوں میں تحقیق اور ترقی

• آپٹیکل ماڈیول انضمام اور فوٹوونک سب سسٹم ڈیولپمنٹ

تکنیکی تفصیلات-1mm InGaAs PIN Photodiode TO46

مطلق زیادہ سے زیادہ درجہ بندی (TC = 25°C)

پیرامیٹر	علامت	درجہ بندی	یونٹ
ریورس وولٹیج	VRmax	20	V
آپریٹنگ کیس کا درجہ حرارت	ٹاپ	-40 ~ +85	°C
اسٹوریج کا درجہ حرارت	ٹی ایس ٹی	-55 ~ +120	°C

الیکٹرو آپٹیکل خصوصیات (TC = 25°C)

پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
فعال علاقے قطر	φ	-	-	1	-	ملی میٹر
سپیکٹرل رینج	λ	-	900	-	1650	nm
ذمہ داری @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
ذمہ داری @ 1550nm	R	VR = -5V	-	0.95	-	A/W
آپریٹنگ ریورس وولٹیج	وی آر	-	-	-5	-	V
تاریک کرنٹ	آئی ڈی	VR = -5V	-	1.5	5.0	nA
جنکشن اہلیت	C	VR = -5V، f = 1MHz	-	50	80	پی ایف
3dB بینڈوتھ	بی ڈبلیو	VR = 0V، RL = 50Ω	-	40	-	میگاہرٹز

مصنوعات کی تفصیلات-1mm InGaAs PIN Photodiode TO46

InGaAs PIN فوٹوڈیوڈ کیا ہے؟

ایک InGaAs PIN فوٹوڈیوڈ ایک اعلی حساسیت والا سیمی کنڈکٹر ڈیٹیکٹر ہے جسے قریب اورکت (NIR) آپٹیکل پتہ لگانے کے لیے ڈیزائن کیا گیا ہے۔ P-I-N سیمی کنڈکٹر ڈھانچے کی بنیاد پر، یہ وقوعہ والے فوٹونز کو بہترین خطوط اور استحکام کے ساتھ فوٹو کورنٹ میں تبدیل کرتا ہے۔

900nm سے 1700nm تک کام کرتے ہوئے، InGaAs فوٹوڈیوڈس آپٹیکل کمیونیکیشن بینڈز اور SWIR ریجن میں اعلیٰ ذمہ داری فراہم کرتے ہیں، جو انہیں فائبر آپٹک ٹیسٹنگ، آپٹیکل پاور مانیٹرنگ، سپیکٹروسکوپی، اور سینسنگ ایپلی کیشنز کے لیے موزوں بناتے ہیں۔

1mm ایکٹیو ایریا روشنی کو جمع کرنے کی بہتر صلاحیت اور بہتر جوڑے کی رواداری پیش کرتا ہے، جو حساسیت، سیدھ میں لچک، اور پتہ لگانے کی رفتار کے درمیان بہترین توازن فراہم کرتا ہے۔

کارکردگی کی جھلکیاں-1mm InGaAs PIN Photodiode TO46

• اعلی ذمہ داری اور کوانٹم کارکردگی

• الٹرا لو ڈارک کرنٹ

• کم گنجائش اور تیز رسپانس

• وسیع اسپیکٹرل کوریج

• ہرمیٹک TO46 پیکیج

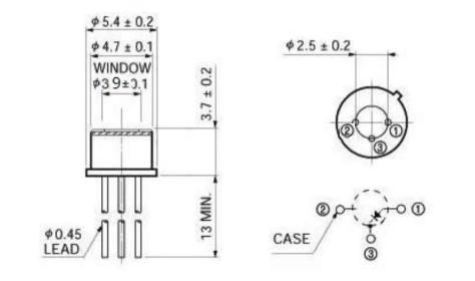

پیکیج کے طول و عرض اور پن کی تعریف-1mm InGaAs PIN Photodiode TO46

پیکیج کی قسم: TO46 ہرمیٹک میٹل کین، فلیٹ ونڈو (TO-CAN 3-پن)

کین قطر: φ5.4 ± 0.2 ملی میٹر (بیرونی)، φ4.7 ± 0.1 ملی میٹر (اندرونی)

کھڑکی کا قطر: φ3.9 ± 0.1 ملی میٹر

پن کنفیگریشن (نیچے کا منظر): پن 1 = اینوڈ (P-سائیڈ)، پن 2 = کیس (GND)، پن 3 = کیتھوڈ (N-سائیڈ)

آرڈرنگ کی معلومات

ماڈل کا نام

BPD - X X سے XX - X - X

مثال: BPD-1STO46B-FW

میدان	کوڈ	تفصیل
مصنوعات کی سیریز	بی پی ڈی	باکس فوٹوڈیوڈ سیریز
ایکٹو ایریا کا سائز	1S	1S = 1mm قطر (2S=2mm، 3S=3mm، 5S=5mm)
پیکیج کی قسم	TO46	TO46 = TO46 پیکیج (TO5=TO5)
پن کی قسم	B	B =B ٹائپ پن آؤٹ
ونڈو کی قسم	ایف ڈبلیو	FW = فلیٹ ونڈو

ڈیٹا شیٹ-1mm InGaAs PIN فوٹوڈیوڈ TO46

ڈیٹا شیٹ

لیڈ ٹائم

• معیاری یونٹس (ان اسٹاک ماڈلز): 3~5 کام کے دن

• معیاری پیداوار: 10~15 کام کے دن

• والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے رابطہ کریں۔

• بین الاقوامی شپنگ: ~5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

• تیز سروس: درخواست پر دستیاب ہے۔

آپریشن نوٹس اور ہینڈلنگ-1mm InGaAs PIN Photodiode TO46

• فوٹوڈیوڈس الیکٹرو سٹیٹک ڈسچارج (ESD) حساس آلات ہیں — ہمیشہ مناسب ESD تحفظ استعمال کریں

• آلودگی اور ESD کو پہنچنے والے نقصان کو روکنے کے لیے ننگی انگلیوں سے براہ راست لیڈز کو چھونے سے گریز کریں۔

• غیر استعمال شدہ آلات کو ESD-محفوظ پیکیجنگ یا کنڈکٹیو ٹرے میں اسٹور کریں تاکہ الیکٹرو سٹیٹک خارج ہونے والے نقصان کو روکا جا سکے۔
