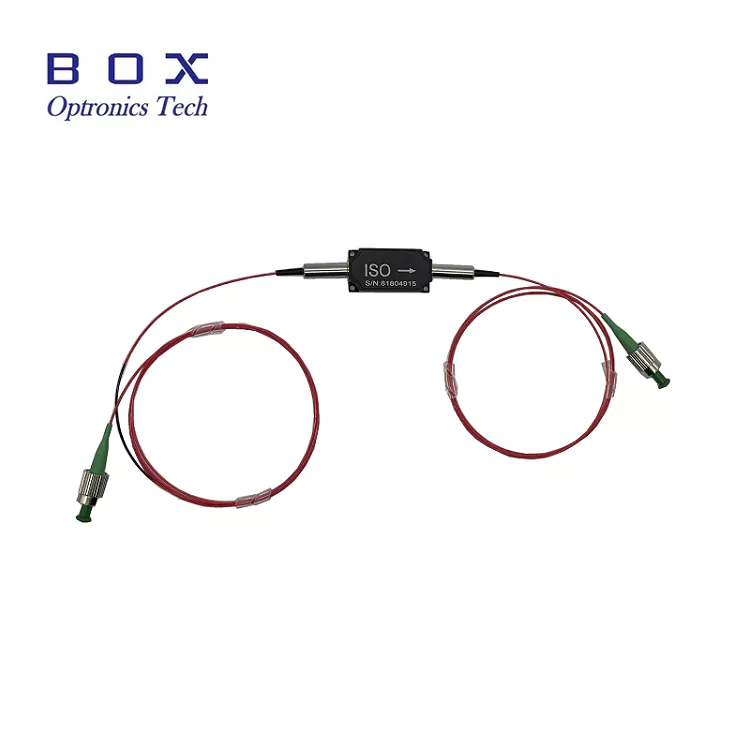

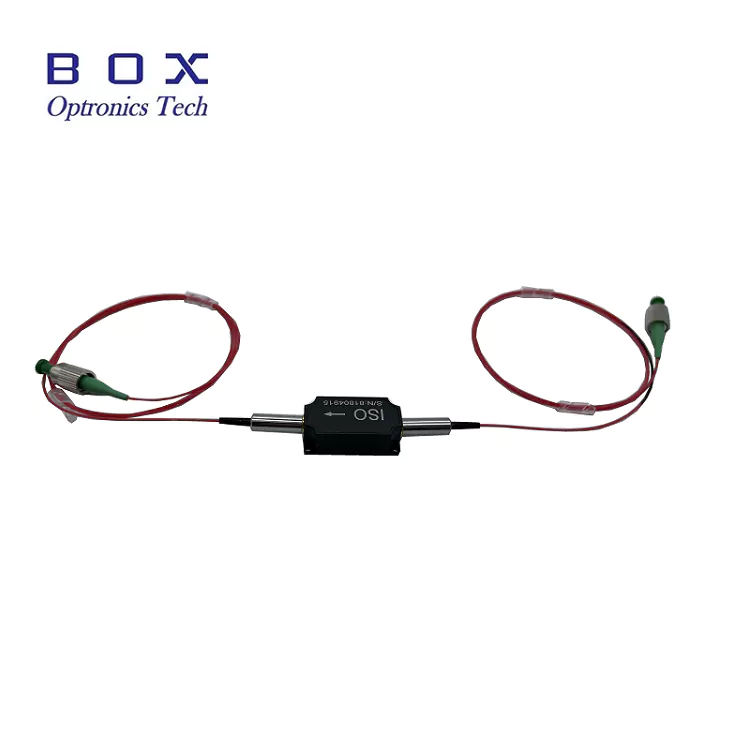

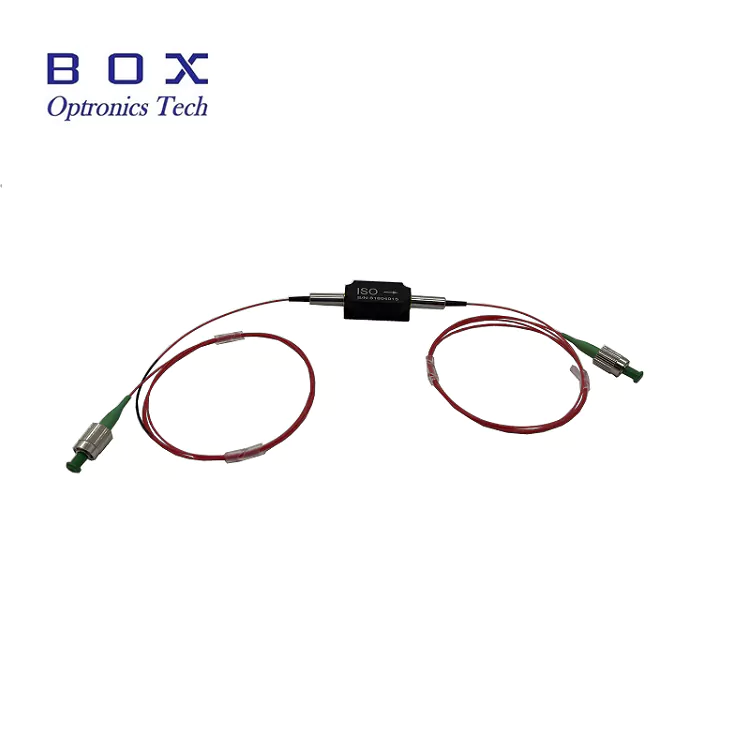

850nm ہائی پاور سرکولیٹر

Box Optronics 850nm ہائی پاور سرکولیٹر فراہم کرتا ہے، ایک اعلی کارکردگی والا غیر فعال آپٹیکل جزو جو فائبر آپٹک سسٹمز میں روشنی کی درست سمت کے کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ یہ 3-پورٹ سرکولیٹر بہترین آپٹیکل کارکردگی کو برقرار رکھتے ہوئے آپٹیکل سگنلز کو پورٹ سے پورٹ تک ترتیب وار طریقے سے روٹنگ کرتے ہوئے غیر باہمی ترسیل کو قابل بناتا ہے۔

1.0dB تک عام اندراج کے نقصان، 25dB عام کی زیادہ تنہائی، اور 45dB کم از کم کی زیادہ واپسی کے نقصان کی خاصیت کے ساتھ، یہ سرکولیٹر ہائی پاور 850nm ایپلی کیشنز کے لیے مثالی ہے۔ یہ بندرگاہوں میں 500mW/1W/5W/10W تک کل اوسط پاور ہینڈلنگ کو سپورٹ کرتا ہے، جس سے یہ فائبر لیزر اور ایمپلیفائر سسٹم کی مانگ کے لیے موزوں ہے۔

780-HP فائبر پگٹیل کے ساتھ ایک کمپیکٹ 58×28×26mm پیکیج میں رکھا ہوا، 850nm ہائی پاور سرکولیٹر استحکام اور قابل اعتماد طویل مدتی کارکردگی پیش کرتا ہے۔

کلیدی خصوصیات

• زیادہ تنہائی: 25dB عام چوٹی تنہائی، 22dB کم از کم

• کم اندراج نقصان: 1.0dB عام، 1.5dB زیادہ سے زیادہ

• زیادہ واپسی کا نقصان: 45dB کم از کم (ان پٹ/آؤٹ پٹ)

• کم پولرائزیشن پر منحصر نقصان (PDL): ≤0.15dB

• ہائی پاور ہینڈلنگ: 500mW، 1W، 5W، 10W تک

• اعلی چوٹی کی طاقت کی صلاحیت: NS پلس آپریشن کے لیے <10kW

• ہائی کراسسٹالک دبانے: 45dB کم از کم

• کمپیکٹ اور مضبوط پیکیج ڈیزائن: 58×28×26mm

• ہائی پاور ایپلی کیشنز کے لیے 780-HP فائبر پگٹیل

• بہترین وشوسنییتا اور طویل مدتی استحکام

• 3-پورٹ غیر باہمی لائٹ ٹرانسمیشن

• وسیع آپریٹنگ درجہ حرارت کی حد: +10°C سے +50°C

عام ایپلی کیشنز

• فائبر آپٹک سینسنگ سسٹم

• فائبر آپٹک آلات اور جانچ کا سامان

• 850nm فائبر لیزر سسٹم

• بائیو میڈیکل امیجنگ اور OCT سسٹمز

• تحقیق اور ترقی کی لیبارٹریز

• تقسیم شدہ تاثرات (DFB) لیزر تحفظ

تکنیکی وضاحتیں

آپٹیکل تفصیلات (T=25°C)

مکینیکل اور ماحولیاتی نردجیکرن

*نوٹ: اوپر کی وضاحتیں کنیکٹر کے بغیر آلات کے لیے ہیں۔ کنیکٹر والے آلات کے لیے، ہینڈلنگ پاور 1W تک محدود ہے، اندراج کا نقصان 0.3dB زیادہ ہے، واپسی کا نقصان 5dB کم ہے، اور ختم ہونے کا تناسب 2dB کم ہے۔

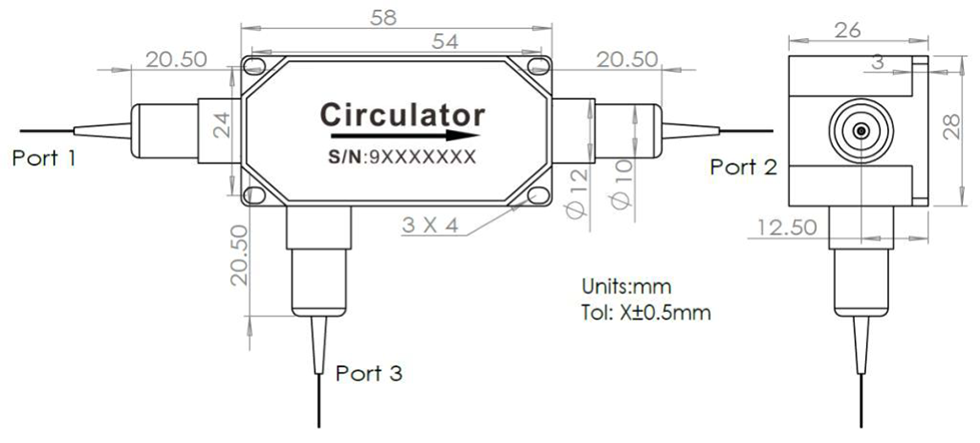

پیکیج کے طول و عرض

850nm ہائی پاور سرکولیٹر کو ایک کمپیکٹ، مضبوط ہاؤسنگ میں درج ذیل جہتوں کے ساتھ پیک کیا گیا ہے (یونٹ: ملی میٹر):

• پیکیج کا سائز: 58 × 28 × 26 ملی میٹر

• فائبر پگٹیل کے ساتھ 3-پورٹ کنفیگریشن

• محفوظ تنصیب کے لیے 4 بڑھتے ہوئے سوراخ

رواداری: ±0.5 ملی میٹر

پورٹ کنفیگریشن

یہ 3-پورٹ آپٹیکل سرکولیٹر 1 → 2 → 3 → 1 ترتیب میں یک طرفہ آپٹیکل سگنل روٹنگ کو قابل بناتا ہے:

• پورٹ 1 → پورٹ 2: کم اندراج نقصان فارورڈ ٹرانسمیشن

• پورٹ 2 → پورٹ 3: بیک بکھرے ہوئے/انعکاس سگنلز کی روٹنگ

• پورٹ 3 → پورٹ 1: فارورڈ ٹرانسمیشن سرکولیشن لوپ کو مکمل کرتی ہے، جبکہ معکوس راستوں میں زیادہ تنہائی برقرار رکھتی ہے

یہ آلہ غیر متضاد آپٹیکل ڈیزائن کا استعمال کرتا ہے تاکہ دشاتمک سگنل کے پھیلاؤ اور غیر ملحقہ بندرگاہوں کے درمیان موثر تنہائی کو یقینی بنایا جاسکے، جو اسے فائبر سینسنگ، لیزر پروٹیکشن، اور آپٹیکل پیمائش کے نظام کے لیے مثالی بناتا ہے۔

کام کرنے کا اصول

ایک 850nm ہائی پاور آپٹیکل سرکولیٹر ایک غیر فعال ملٹی پورٹ نان سیپروکل ڈیوائس ہے جو آپٹیکل سگنلز کو ترتیب وار 1 → 2 → 3 → 1 سمت میں روٹ کرتا ہے، جو فائبر آپٹک سسٹمز میں دشاتمک سگنل مینجمنٹ کو فعال کرتا ہے۔

یہ آلہ پولرائزیشن پر منحصر آپٹیکل روٹنگ اجزاء کے ساتھ مل کر فیراڈے گردش اثر پر مبنی ہے۔

کام کرنے کے اصول:

•فراڈے روٹیٹر: ایک مقررہ غیر باہمی پولرائزیشن گردش (عام طور پر 45°) متعارف کراتی ہے، پھیلاؤ کی سمت سے آزاد

پولرائزیشن روٹنگ آپٹکس: پولرائزیشن کی حالت پر مبنی براہ راست آپٹیکل سگنل

غیر باہمی ٹرانسمیشن: ریورس پروپیگیشن راستوں کے درمیان اعلی تنہائی کے ساتھ دشاتمک سگنل روٹنگ کو یقینی بناتا ہے

کلیدی افعال:

• آگے اور پیچھے کی طرف پھیلانے والے آپٹیکل سگنلز کو الگ کرتا ہے۔

• لیزر کے ذرائع کو پیچھے کی عکاسی سے بچاتا ہے۔

• فائبر آپٹک سینسنگ اور لیزر سسٹمز میں دو طرفہ آپریشن کو قابل بناتا ہے۔

• پیمائش اور سینسنگ فن تعمیر میں سگنل روٹنگ کی حمایت کرتا ہے۔

باکس آپٹرونکس کا انتخاب کیوں کریں؟

•شپمنٹ سے پہلے 100% ٹیسٹنگ کے ساتھ سخت کوالٹی کنٹرول

• مستحکم بلک ڈیلیوری کی صلاحیت کے ساتھ مسابقتی قیمتوں کا تعین

• طول موج، طاقت، فائبر، اور کنیکٹرز کے لیے لچکدار حسب ضرورت اختیارات

•7×24 گھنٹے تکنیکی مدد اور تیز ردعمل

• تشخیص کے لیے نمونہ ٹیسٹنگ دستیاب ہے۔

•DHL، UPS، اور FedEx ایکسپریس ڈیلیوری کے ساتھ عالمی شپنگ

آرڈرنگ کی معلومات

ماڈل کا نام

HPCIR - XXX - X - X - X - X - XX - XX

مثال: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm ہائی پاور سرکولیٹر، 780-HP فائبر، 900μm ڈھیلی ٹیوب، 1m فائبر کی لمبائی، 58x28x26mm پیکیج، 10W ہینڈلنگ پاور، FC/APC کنیکٹر

دستیاب حسب ضرورت کے اختیارات

سینٹر طول موج: 830nm، 850nm، درخواست پر دستیاب دیگر طول موج

• پاور ریٹنگ: 500mW، 1W، 5W، 10W، اپنی مرضی کے مطابق ڈیزائن کے لیے زیادہ پاور دستیاب ہے

فائبر کی قسم: 780-HP، دیگر خاص ریشے

فائبر کی لمبائی: 0.5m, 0.8m, 1m, 1.5m, 2m (اپنی مرضی کے مطابق لمبائی دستیاب ہے)

•پگٹیل کی قسم: 250μm ننگے فائبر، 900μm ڈھیلی ٹیوب، 3.0 ملی میٹر ڈھیلی ٹیوب

• کنیکٹر کی قسم: FC/UPC، FC/APC، SC/APC، LC/APC، یا حسب ضرورت کنیکٹر

•پیکیج کا سائز: معیاری 58x28x26mm یا حسب ضرورت پیکیج کے طول و عرض

4-پورٹ سرکولیٹر کنفیگریشنز درخواست پر دستیاب ہیں۔

اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم ہماری سیلز ٹیم سے رابطہ کریں۔

ڈیٹا شیٹ اور ٹیسٹ رپورٹ

ہر 850nm ہائی پاور سرکولیٹر کو ایک جامع ٹیسٹ رپورٹ کے ساتھ بھیجا جاتا ہے جس میں کارکردگی کے پیمائش کے پیرامیٹرز کو دستاویز کیا جاتا ہے۔ ڈیٹا شیٹ پی ڈی ایف فائل میں تفصیلی وضاحتیں اور کارکردگی کے منحنی خطوط شامل ہیں۔

انفرادی ٹیسٹ رپورٹ ہر یونٹ کے ساتھ شامل ہے۔

ڈیٹا شیٹ

اقتباس اور ادائیگی کی شرائط

اقتباس کی شرائط

•EXW (Ex Works): اگر آپ کے پاس DHL/UPS/FedEx اکاؤنٹ ہے تو تجویز کیا جاتا ہے۔ ہم آپ کے اکاؤنٹ کا استعمال کرتے ہوئے بھیجتے ہیں؛ کوئی شپنگ لاگت ہماری طرف سے چارج کیا جاتا ہے.

•DAP (جگہ پر ڈیلیور کیا گیا): اگر آپ کے پاس کورئیر اکاؤنٹ نہیں ہے، تو ہم پری پیڈ فریٹ کے ساتھ شپنگ کا بندوبست کر سکتے ہیں۔

•دیگر شرائط: براہ کرم ہم سے بات کرنے کے لیے رابطہ کریں۔

ادائیگی کی شرائط

پے پال: نمونے اور چھوٹے آرڈرز کے لیے تیز اور محفوظ ادائیگی

•T/T (بینک ٹرانسفر): عام پروڈکشن آرڈرز کے لیے ادائیگی کا معیاری طریقہ

علی بابا تجارتی یقین دہانی: خریدار کی گارنٹی کے ساتھ آن لائن لین دین کے لیے محفوظ آرڈر کا تحفظ

• لچکدار ادائیگی کی شرائط: طویل مدتی یا اسٹریٹجک شراکت داروں کے لیے قابل تبادلہ

لیڈ ٹائم

معیاری پیداوار: ~10-15 کام کے دنوں میں

•اپنی مرضی کے مطابق ترتیب: 15-20 کام کے دن

حجم کے احکامات: پروڈکشن شیڈول کے لیے رابطہ کریں۔

•بین الاقوامی شپنگ: ~3-5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

• تیز سروس: درخواست پر دستیاب ہے۔

آپریشن نوٹس اور ہینڈلنگ

ESD تحفظ

جب کہ آپٹیکل سرکلیٹرز غیر فعال آلات ہیں، کارکردگی اور وشوسنییتا کو برقرار رکھنے کے لیے مناسب ہینڈلنگ کی ضرورت ہے۔

• صاف، دھول سے پاک سطح پر کام کریں۔

•فائبر کے آخری چہروں کو براہ راست چھونے سے گریز کریں۔

• استعمال میں نہ ہونے پر کنیکٹرز پر ڈسٹ کیپس رکھیں

•ہینڈلنگ اور انسٹالیشن کے دوران مناسب ESD تحفظ استعمال کریں۔

فائبر ہینڈلنگ

• فائبر کو زیادہ موڑنے سے گریز کریں۔

•فائبر پگٹیلز کو نہ کھینچیں اور نہ ہی مروڑیں۔

• کنکشن سے پہلے فائبر کنیکٹر کو صاف کریں۔

•جب کنیکٹر استعمال میں نہ ہو تو ہمیشہ ڈسٹ کیپس استعمال کریں۔

•استعمال سے پہلے فائبر اینڈ فیس کو پہنچنے والے نقصان کا معائنہ کریں۔

پاور ہینڈلنگ کے تحفظات

اس بات کو یقینی بنائیں کہ کل ان پٹ پاور ریٹیڈ زیادہ سے زیادہ سے زیادہ نہ ہو۔

اوورلوڈ سے بچنے کے لیے بجلی کی مناسب نگرانی کا استعمال کریں۔

• اعلی طاقت کی سطح پر مناسب گرمی کی کھپت کے لئے اجازت دیں

•ہائی پاور کے مسلسل آپریشن کے لیے ہیٹ سنک پر چڑھیں۔

•نوٹ: کنیکٹر سے لیس آلات نے پاور ہینڈلنگ کو کم کر دیا ہے (1W زیادہ سے زیادہ)

• اچانک پاور اسپائکس سے بچیں جو کہ پاور ریٹنگ کی چوٹی سے تجاوز کر سکتی ہے۔

انسٹالیشن اور ماؤنٹنگ

• 4 بڑھتے ہوئے سوراخوں کا استعمال کرتے ہوئے سرکولیٹر کو محفوظ طریقے سے ماؤنٹ کریں۔

اضافی نقصان کو کم کرنے کے لیے مناسب سیدھ کو یقینی بنائیں

•فائبر موڑنے والے رداس کے لیے کافی جگہ دیں۔

• وشوسنییتا کے لیے مخصوص درجہ حرارت کی حد میں کام کریں (+10°C سے +50°C)

•فائبر پگٹیلز پر مکینیکل دباؤ سے بچیں۔

• درست سگنل روٹنگ کے لیے مناسب بندرگاہ کی سمت بندی کو یقینی بنائیں
