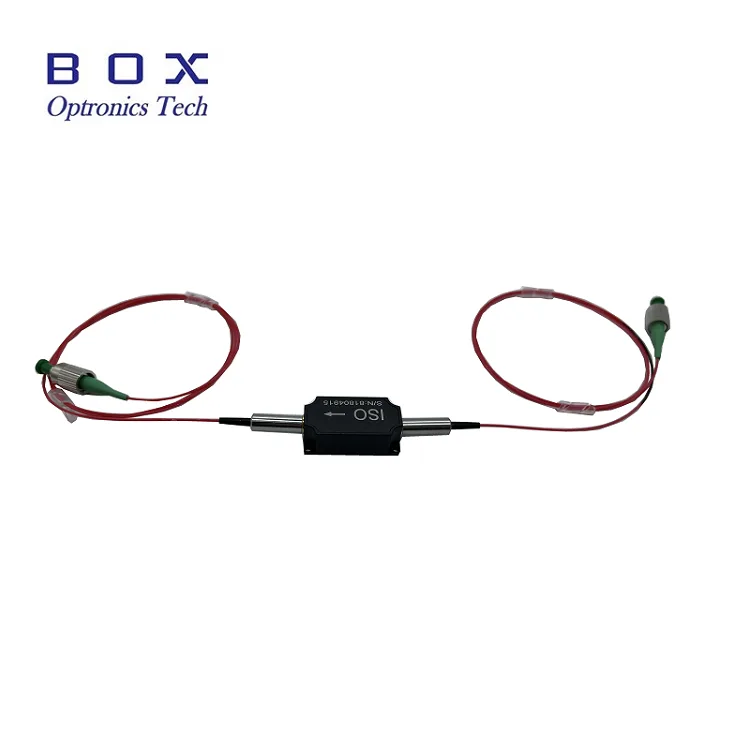

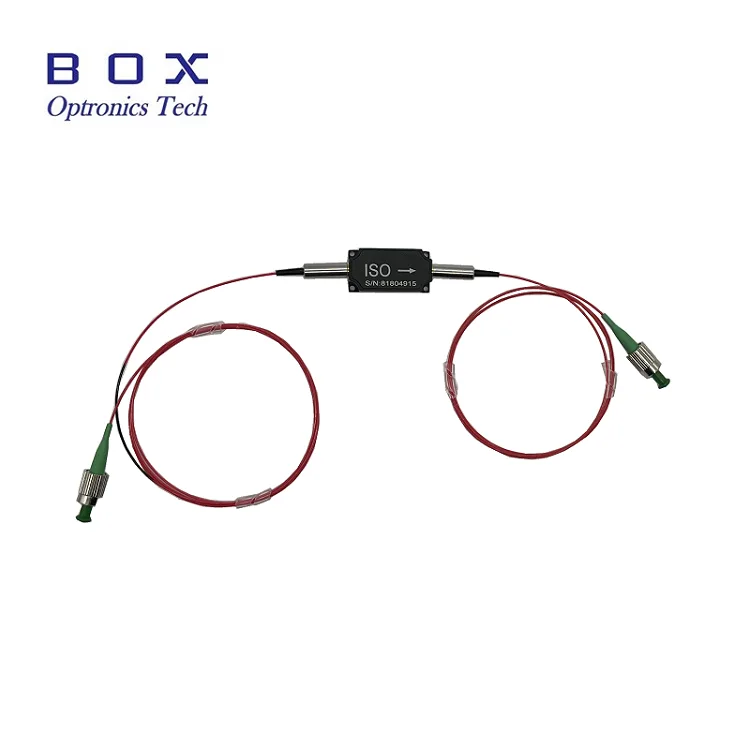

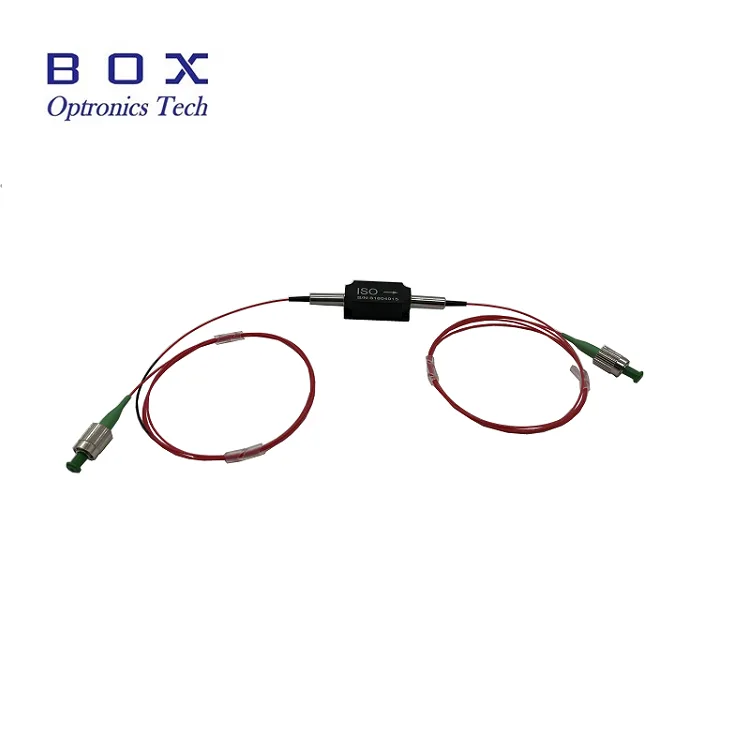

Box Optronics 850nm ہائی پاور آپٹیکل آئسولیٹر فراہم کرتا ہے، ایک غیر فعال آپٹیکل جزو جو آپٹیکل سسٹم کو نقصان دہ بیک انفلیکشن سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ یہ اعلیٰ کارکردگی والے الگ تھلگ 35dB تک کی غیر معمولی تنہائی، 0.8dB عام کا انتہائی کم اندراج نقصان، اور 500mW/1W/5W/10W اوسط پاور تک ہائی پاور ہینڈلنگ کو سپورٹ کرتا ہے۔
780HP فائبر پگٹیلز کے ساتھ ایک کمپیکٹ 58×28×26mm پیکیج میں رکھا گیا، یہ الگ تھلگ ایپلی کیشنز کی مانگ کے لیے شاندار قابل اعتماد اور استحکام فراہم کرتا ہے۔ چاہے فائبر لیزرز، OCT سسٹمز، آپٹیکل ایمپلیفائرز، یا ٹیسٹ انسٹرومینٹیشن کے لیے، Box Optronics سخت کوالٹی کنٹرول اور عالمی تکنیکی مدد کے ساتھ اعلیٰ معیار کے الگ تھلگ فراہم کرتا ہے۔
● زیادہ تنہائی: 35dB تک عام چوٹی تنہائی
● کم اندراج نقصان: 0.8dB عام، 1.2dB زیادہ سے زیادہ
● زیادہ واپسی کا نقصان: 45dB
● پولرائزیشن کو برقرار رکھنے والے ورژنز کے لیے اعلی ختم ہونے کا تناسب
● ہائی پاور ہینڈلنگ: 500mW/1W/5W/10W اوسط پاور
● کم پولرائزیشن پر منحصر نقصان (PDL): <0.15dB
● کمپیکٹ اور مضبوط پیکیج ڈیزائن
● SM فائبر/ PM فائبر/ یا دیگر فائبر پگٹیلز
● اعلی قابل اعتماد اور طویل مدتی استحکام
● آپریٹنگ درجہ حرارت کی وسیع رینج: -40°C سے +85°C
● آپٹیکل ٹیسٹ اور پیمائش کا آلہ
● 840nm/850nm آپٹیکل کوہرنس ٹوموگرافی (OCT) سسٹمز
● 850nm فائبر لیزر سسٹمز اور بیج کے ذرائع
● فائبر آپٹک سینسنگ سسٹم (انٹرفیومیٹرک سینسنگ)
● ریسرچ اور ڈیولپمنٹ لیبارٹریز
● بائیو میڈیکل امیجنگ اور تشخیص
|
پیرامیٹر |
یونٹ |
قدر |
|
مرکز طول موج |
nm |
850 |
|
آپریٹنگ طول موج کی حد |
nm |
±50 |
|
ٹائپ کریں۔ چوٹی تنہائی 23 ° C پر |
ڈی بی |
35 |
|
کم از کم 23 ° C پر تنہائی |
ڈی بی |
25 |
|
ٹائپ کریں۔ 23 ° C پر اندراج کا نقصان |
ڈی بی |
0.8 |
|
23°C پر زیادہ سے زیادہ اندراج کا نقصان |
ڈی بی |
1.2 |
|
زیادہ سے زیادہ 23 ° C پر پولرائزیشن پر منحصر نقصان، صرف PI کے لیے |
ڈی بی |
0.15 |
|
کم از کم واپسی کا نقصان (ان پٹ/آؤٹ پٹ) |
ڈی بی |
45 |
|
زیادہ سے زیادہ اوسط آپٹیکل طاقت |
W |
0.5,1,2,5,10 |
|
زیادہ سے زیادہ چوٹی کی طاقت (این ایس پلس) |
کلو واٹ |
1،5،10 |
|
پیرامیٹر |
یونٹ |
قدر |
|
فائبر کی قسم |
- |
780HP |
|
زیادہ سے زیادہ تناؤ کا بوجھ |
N |
5 |
|
پیکیج کے طول و عرض |
ملی میٹر |
58×28×26 |
|
آپریٹنگ درجہ حرارت |
°C |
-40~+85 |
|
ذخیرہ کرنے کا درجہ حرارت |
°C |
0~+70 |

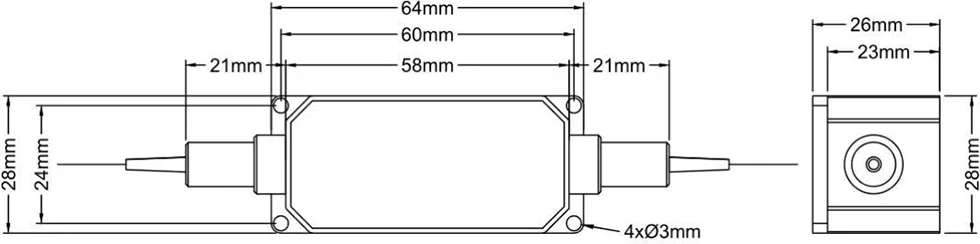

آئیسولیٹر کو ایک کمپیکٹ، مضبوط پلاسٹک ہاؤسنگ میں درج ذیل جہتوں کے ساتھ پیک کیا جاتا ہے (یونٹ: ملی میٹر):
ایک 850nm ہائی پاور فائبر کپلڈ آپٹیکل آئیسولیٹر ایک غیر فعال آپٹیکل جزو ہے جو غیر باہمی روشنی کی ترسیل فراہم کرتا ہے، جو فائبر پر مبنی نظاموں میں پسماندہ عکاسیوں کو روکنے کے دوران آپٹیکل سگنلز کو گزرنے کی اجازت دیتا ہے۔
یہ آلہ پولرائزیشن آپٹکس کے ساتھ مل کر فیراڈے روٹیشن اثر پر مبنی ہے، اور یہ سنگل موڈ فائبر (SMF) اور پولرائزیشن مینٹیننگ فائبر (PMF) ورژن دونوں میں دستیاب ہے، جو مختلف آپٹیکل سسٹمز میں لچکدار انضمام کو قابل بناتا ہے۔
● آگے کی سمت: کم سے کم اندراج کے نقصان کے ساتھ روشنی گزرتی ہے۔
● الٹی سمت: پیچھے سے منعکس ہونے والی روشنی کو زیادہ تنہائی کے ساتھ مسدود کر دیا جاتا ہے۔
● لیزر ڈائیوڈس اور ایمپلیفائرز کو بیک ریفلیکشن سے ہونے والے نقصان اور شور سے بچاتا ہے
● نظام کے استحکام کو بہتر بناتا ہے اور شور کی شدت کو کم کرتا ہے (RIN)
● ✓ شپمنٹ سے پہلے 100% جانچ کے ساتھ سخت کوالٹی کنٹرول
● ✓ مستحکم بلک ڈیلیوری صلاحیت کے ساتھ مسابقتی قیمت
● ✓ طول موج، طاقت، اور فائبر کے لیے لچکدار حسب ضرورت اختیارات
● ✓ 7×24 گھنٹے تکنیکی مدد اور تیز جواب
● ✓ جانچ کے لیے نمونے کی جانچ دستیاب ہے۔
● ✓ DHL، UPS، FedEx ایکسپریس ڈیلیوری کے ساتھ عالمی ترسیل
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
میدان |
کوڈ |
آپشن |
|
پروڈکٹ سیریز |
HPIS/HPMIS |
ہائی پاور آئسولیٹر/ ہائی پاور پی ایم آئسولیٹر |
|
طول موج |
850، 980، 1030، 1064nm |
850: 850nm، 980: 980nm، 1030: 1030nm، 1064: 1064nm |
|
فائبر کی قسم |
X |
0: ایس ایم فائبر، 1: پی ایم پانڈا فائبر، ایس: مخصوص |
|
پگٹیل کی قسم |
X |
0: 250μm ننگے فائبر، 1: 900μm ڈھیلی ٹیوب، 3: 3.0 ملی میٹر ڈھیلی ٹیوب |
|
فائبر کی لمبائی |
X |
0: 0.8m، 1:1m |
|
پیکیج کا طول و عرض |
X |
0: 58x28x26mm، S: مخصوص |
|
ہینڈلنگ پاور |
ایکس ایکس |
00:500mW، 01:1W، 02:2W،......، 05:5W، 10:10W |
|
کنیکٹر |
ایکس ایکس |
FA: FC/APC | SA: SC/APC | دیگر: اپنی مرضی کی درخواست |
مثال: HPIS -850 -0 -1 -1 -0 -00- FA
850nm ہائی پاور آپٹیکل آئسولیٹر، SM فائبر، 900um ڈھیلا ٹیوب، 1m فائبر کی لمبائی، طول و عرض: 58x28x26mm، 500mW ہینڈلنگ پاور، FC/APC کنیکٹر
● مرکز طول موج: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
● پاور ریٹنگ: 0.5W, 1W, 2W, 5W, 10W، زیادہ پاور دستیاب
● فائبر کی قسم: 780HP, SMF-28, PM1550، دیگر خاص فائبر
● فائبر کی لمبائی: 0.5m, 1m, 1.5m, 2m (اپنی مرضی کے مطابق لمبائی)
● پگٹیل کی قسم: 900um ڈھیلی ٹیوب، 3.0 ملی میٹر ڈھیلی ٹیوب، ننگا فائبر
● پیکیج کا سائز: معیاری یا حسب ضرورت پیکیج کے طول و عرض
اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم ہماری سیلز ٹیم سے رابطہ کریں:
ای میل: sales06@boxoptronics.com
ٹیلی فون: +86-13322933691
ویب سائٹ: www.boxphotonics.com
ہر یونٹ کو ایک جامع ٹیسٹ رپورٹ کے ساتھ بھیج دیا جاتا ہے جس میں کارکردگی کے پیمائش کے پیرامیٹرز کو دستاویز کیا جاتا ہے۔ ڈیٹا شیٹ پی ڈی ایف فائل میں تفصیلی وضاحتیں شامل ہیں۔
● انفرادی ٹیسٹ رپورٹ ہر یونٹ کے ساتھ شامل ہے۔
● EXW (Ex Works): اگر آپ کے پاس DHL/UPS/FedEx اکاؤنٹ ہے تو تجویز کیا جاتا ہے۔ ہم آپ کے اکاؤنٹ کا استعمال کرتے ہوئے بھیجتے ہیں؛ ہماری طرف سے کوئی شپنگ لاگت نہیں لی جاتی ہے۔
● DAP (جگہ پر ڈیلیور کیا گیا): اگر آپ کے پاس کورئیر اکاؤنٹ نہیں ہے، تو ہم پری پیڈ فریٹ کے ساتھ شپنگ کا بندوبست کر سکتے ہیں۔
● دیگر شرائط: بات چیت کے لیے براہ کرم ہم سے رابطہ کریں۔
● PayPal: نمونے اور چھوٹے آرڈرز کے لیے تیز اور محفوظ ادائیگی
● T/T (بینک ٹرانسفر): عام پروڈکشن آرڈرز کے لیے ادائیگی کا معیاری طریقہ
● علی بابا تجارتی یقین دہانی: خریدار کی گارنٹی کے ساتھ آن لائن لین دین کے لیے محفوظ آرڈر کا تحفظ
● لچکدار ادائیگی کی شرائط: طویل مدتی یا اسٹریٹجک شراکت داروں کے لیے قابل تبادلہ
● معیاری پیداوار: ~10 کام کے دن
● حسب ضرورت کنفیگریشنز: 15-20 کام کے دن
● والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے رابطہ کریں۔
● بین الاقوامی شپنگ: ~3-5 کام کے دن (DHL/UPS/FedEx ایکسپریس)
● تیز سروس: درخواست پر دستیاب ہے (اضافی فیس لاگو ہو سکتی ہے)
اگرچہ آپٹیکل الگ تھلگ غیر فعال آلات ہیں، کارکردگی اور وشوسنییتا کو برقرار رکھنے کے لیے اب بھی مناسب ہینڈلنگ کی ضرورت ہے۔
● آلودگی سے بچنے کے لیے صاف، لنٹ سے پاک دستانے کے ساتھ ہینڈل کریں۔
● صاف، دھول سے پاک سطح پر کام کریں۔
● فائبر کے آخری چہروں کو براہ راست چھونے سے گریز کریں۔
● استعمال میں نہ ہونے پر کنیکٹرز پر ڈسٹ کیپس رکھیں
● فائبر کو زیادہ موڑنے سے گریز کریں (کم از کم موڑ کا رداس: 30 ملی میٹر)
● فائبر پگٹیلز کو نہ کھینچیں اور نہ ہی مروڑیں۔
● کنکشن سے پہلے فائبر کنیکٹرز کو آئسوپروپل الکحل سے صاف کریں۔
● جب کنیکٹر استعمال میں نہ ہو تو ہمیشہ ڈسٹ کیپس استعمال کریں۔
● استعمال سے پہلے فائبر اینڈ فیس کو پہنچنے والے نقصان کا معائنہ کریں۔
● زیادہ سے زیادہ ٹینسائل لوڈ کی درجہ بندی سے تجاوز نہ کریں۔
● یقینی بنائیں کہ ان پٹ پاور زیادہ سے زیادہ درجہ بندی سے زیادہ نہ ہو۔
● اوورلوڈ سے بچنے کے لیے بجلی کی مناسب نگرانی کا استعمال کریں۔
● اعلی طاقت کی سطح پر مناسب گرمی کی کھپت کی اجازت دیں۔
● ہائی پاور مسلسل آپریشن کے لیے ہیٹ سنک پر چڑھیں۔
● 4 بڑھتے ہوئے سوراخوں کا استعمال کرتے ہوئے آئسولیٹر کو محفوظ طریقے سے ماؤنٹ کریں۔
● اضافی نقصان کو کم کرنے کے لیے مناسب صف بندی کو یقینی بنائیں
● فائبر موڑنے والے رداس کے لیے کافی جگہ دیں۔
● وشوسنییتا کے لیے مخصوص درجہ حرارت کی حد کے اندر کام کریں۔
● فائبر پگٹیلز پر مکینیکل دباؤ سے بچیں۔
Box Optronics اس پروڈکٹ کو خریداری کی تاریخ سے 12 ماہ کی مدت تک مواد اور کاریگری میں نقائص سے پاک رہنے کی ضمانت دیتا ہے۔ وارنٹی مدت کے دوران، ہم اپنی صوابدید پر، مفت میں عیب دار مصنوعات کی مرمت یا تبدیل کریں گے۔
مفت وارنٹی کے تحت درج ذیل شرائط کا احاطہ نہیں کیا گیا ہے۔
● قدرتی عوامل (بجلی، سیلاب، وغیرہ) یا ماحولیاتی اثرات کی وجہ سے ہونے والا نقصان
● غلط آپریشن یا صارف کے غلط استعمال کی وجہ سے خرابیاں
● انسانی غلطی کی وجہ سے ہونے والا واضح جسمانی نقصان
● غیر مجاز جداگانہ، ترمیم، یا مرمت کی کوششیں۔
● ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل
● شپمنٹ کے بعد نقل و حمل کے دوران نقصان یا نقصان
● زیادہ سے زیادہ پاور ریٹنگز یا آپریٹنگ حالات سے ہونے والا نقصان
● تیز جوابی وقت: کاروباری دنوں میں 24 گھنٹے کے اندر
● ریموٹ ٹربل شوٹنگ اور ایپلیکیشن سپورٹ
● وارنٹی مدت کے بعد ادائیگی کی دیکھ بھال کی خدمت دستیاب ہے۔
● اپنی مرضی کے مطابق تکنیکی مشاورتی خدمات
