Box Optronics کا C-Band Tunable Laser Module (ATLS4/HTLS4 Series) ایک کمپیکٹ، مربوط ٹیون ایبل لیزر ماڈیول ہے جو مکمل C-بینڈ طول موج کی حد اور فائبر کے ساتھ مل کر آؤٹ پٹ کا احاطہ کرتا ہے۔
ATLS4 ماڈل کو درست طول موج کی ٹیوننگ کے لیے بہتر بنایا گیا ہے، جو کہ 10 pm کا ایک عام طول موج کا مرحلہ سائز، ≤100 µs طول موج سوئچنگ کا وقت، اور 5 میگاہرٹز سے کم لائن وِڈتھ کی کارکردگی فراہم کرتا ہے۔ یہ ان ایپلی کیشنز کے لیے مثالی ہے جن میں اعلی اسپیکٹرل درستگی کی ضرورت ہوتی ہے، بشمول FBG تفتیش، تنگ بینڈ آپٹیکل فلٹر کی خصوصیت، DWDM اجزاء کی جانچ، اور درست فوٹوونک پیمائش۔
HTLS4 ماڈل تیز رفتار طول موج سکیننگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جس میں 1 µs تک تیز طول موج کی ٹیوننگ ردعمل، 1000 nm/s سے زیادہ تیز رفتار سکیننگ کی صلاحیت، اور تقریباً 1 MHz لائن وِڈتھ شامل ہے۔ یہ متحرک FBG سینسنگ، ہائی تھرو پٹ آپٹیکل کمپوننٹ ٹیسٹنگ، اور تیز اسپیکٹرل ایکوزیشن ایپلی کیشنز کے لیے موزوں ہے۔
دونوں ماڈلز ایک ہی مکینیکل پیکج، الیکٹریکل انٹرفیس، اور فائبر آؤٹ پٹ کنفیگریشن کا اشتراک کرتے ہیں، جس سے سسٹم ڈیزائنرز کو مکینیکل یا الیکٹریکل انٹیگریشن ڈیزائن کو تبدیل کیے بغیر ایپلیکیشن کی ضروریات کی بنیاد پر مناسب کارکردگی کا درجہ منتخب کرنے کی اجازت دیتا ہے۔
• وسیع سی بینڈ طول موج کی ٹیوننگ رینج: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)
• اعلی طول موج کی درستگی: ±10pm مطلق، ±2pm استحکام، <3pm دہرانے کی صلاحیت
• تیز رفتار ٹیوننگ: ≤100µs (ATLS4) / ≤1µs (HTLS4) فی قدم
• ہائی اسکیننگ کی رفتار: >40nm/s at 10pm step (ATLS4) / >1000nm/s at 20pm step (HTLS4)
• فائن طول موج کا مرحلہ: رات 10 بجے عام (ATLS4) / 20pm عام (HTLS4)
• ہائی آؤٹ پٹ پاور:>10dBm(10mW) پوری ٹیوننگ رینج میں
• بہترین پاور استحکام: ±0.05dBm
• اچھی پاور فلیٹنس: ≤±0.3dB
• ہائی سائیڈ موڈ سپریشن ریشو: >35dB (ATLS4) / >40dB (HTLS4)
• کم نسبتی شدت کا شور: <-135dB/Hz
• تنگ لکیر کی چوڑائی: <5MHz (ATLS4) / ~1MHz مخصوص (HTLS4)، جامد
• معیاری FC/APC فائبر کنیکٹر آؤٹ پٹ
• کومپیکٹ ماڈیول فارم فیکٹر: 134x104x21mm
• 5V DC سپلائی، <5W عام بجلی کی کھپت
• آپریٹنگ درجہ حرارت کی وسیع رینج: -20°C سے +65°C
• فائبر بریگ گریٹنگ (FBG) ڈیموڈولیشن اور تفتیشی نظام
• آپٹیکل غیر فعال آلہ کی جانچ اور خصوصیت (داخل کرنے کا نقصان، واپسی کا نقصان، فلٹر ردعمل)
• DWDM جزو اور طول موج ڈویژن ملٹی پلیکسر ٹیسٹنگ
• درجہ حرارت، تناؤ اور کمپن کی پیمائش کے لیے فائبر آپٹک سینسنگ سسٹم
• پلوں، سرنگوں، پائپ لائنوں اور ونڈ ٹربائن بلیڈ کی ساختی صحت کی نگرانی
• آپٹیکل سپیکٹرم کی پیمائش اور تجزیہ کے لیے ٹیون ایبل لیزر ذرائع
• فوٹوونکس اور آپٹیکل کمیونیکیشن لیبارٹریز میں تحقیق اور ترقی
• آپٹیکل ٹیسٹ اور پیمائش کے آلات میں OEM انضمام
آپٹیکل اور طول موج کی وضاحتیں
|
پیرامیٹر |
ATLS4-C-Band |
HTLS4-C-Band |
یونٹ |
|
طول موج کی حد |
>40 (ٹائپ 1525-1568) |
>45 (ٹائپ 1525-1569) |
nm |
|
ٹیوننگ کی رفتار (فی قدم) |
≤100 (قسم) |
≤1 (قسم) |
µs |
|
اسکیننگ کی رفتار |
>40 (مرحلہ 10 بجے) |
>1000 (مرحلہ 20 بجے) |
nm/s |
|
سکیننگ سٹیپ سائز |
10 (قسم) |
20 (قسم) |
شام |
|
مطلق طول موج کی درستگی |
±10 (قسم <5) |
±10 |
شام |
|
رشتہ دار طول موج کی درستگی |
±5 (قسم <2) |
/ |
شام |
|
طول موج کی تکرار کی اہلیت |
<3 |
±2 |
شام |
|
طول موج استحکام |
±2 |
±2 |
شام |
|
آؤٹ پٹ پاور |
>10 |
>10 |
ڈی بی ایم |
|
پاور استحکام |
±0.05 |
±0.05 |
ڈی بی ایم |
|
پاور فلیٹنس |
≤±0.3 |
≤±0.3 |
ڈی بی |
|
سائیڈ موڈ دبانے کا تناسب |
>35 |
>40 |
ڈی بی |
|
رشتہ دار شدت کا شور |
<-135 |
<-135 |
dB/Hz |
|
لکیر کی چوڑائی (جامد) |
<5 |
~1 (قسم) |
میگاہرٹز |
مکینیکل اور برقی نردجیکرن
|
پیرامیٹر |
تفصیلات |
یونٹ |
|
فائبر کنیکٹر |
ایف سی/اے پی سی |
- |
|
آپریٹنگ درجہ حرارت |
-20 ~ +65 |
°C |
|
سپلائی وولٹیج |
5 |
V |
|
سپلائی کرنٹ |
2 (قسم) |
A |
|
بجلی کی کھپت |
<5 (قسم) |
W |
|
طول و عرض (L × W × H) |
134 × 104 × 21 |
ملی میٹر |

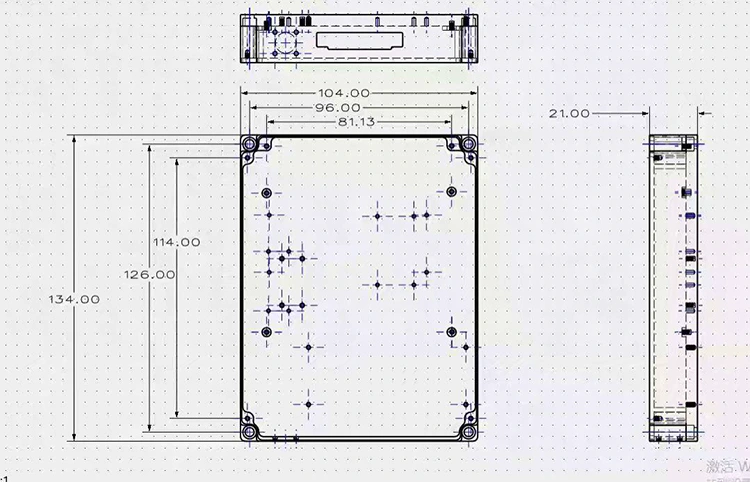

ماڈیول کے طول و عرض: 134mm (L) × 104mm (W) × 21mm (H)
ماڈل کا نام
XTLS4-C-Band
مثالیں: ATLS4-C-Band، HTLS4-C-Band
|
میدان |
کوڈ |
تفصیل |
|
سلسلہ |
ATLS4 / HTLS4 |
ATLS4 = معیاری ٹیون ایبل لیزر؛ HTLS4 = تیز رفتار ٹیون ایبل لیزر |
|
طول موج بینڈ |
C |
C-band (1525–1569nm) |
|
کنفیگریشن |
بینڈ |
معیاری ماڈیول کنفیگریشن |
A: ATLS4 اور HTLS4 ایک ہی مکینیکل پیکج، الیکٹریکل انٹرفیس، اور فائبر آؤٹ پٹ کا اشتراک کرتے ہیں، لیکن ٹیوننگ کی رفتار، قدم کے سائز، اور لائن وڈتھ کی کارکردگی میں فرق ہے۔
TheATLS4 معیاری ورژن 10 pm ویو لینتھ سٹیپ سائز، ≤100 µs سنگل سٹیپ ویو لینتھ سوئچنگ ٹائم، >40 nm/s سکیننگ سپیڈ (10 pm سٹیپ) اور <5 میگاہرٹز کی ایک تنگ لکیر کی چوڑائی فراہم کرتا ہے، جو اسے ہائی ریزولیوشن پریائزیشن کریکٹرل سپیکٹرل پیمائش کے لیے مثالی بناتا ہے۔
TheHTLS4 تیز رفتار ورژن ≤1 µs سنگل سٹیپ ویو لینتھ سوئچنگ ٹائم اور 1000 nm/s سکیننگ سپیڈ 20 pm ویو لینتھ سٹیپ ریزولوشن کے ساتھ فراہم کرتا ہے، جو اسے تیز رفتار FBG تفتیش، ڈائنامک فائبر سینسنگ، اور ہائی تھرو پٹ آپٹیکل ٹیسٹنگ کے لیے مثالی بناتا ہے۔
اسکیننگ کی رفتار، طول موج کی ریزولوشن، اور سگنل ٹو شور کے تناسب کے لیے اپنی درخواست کی ضروریات کی بنیاد پر ماڈل منتخب کریں۔
A: ہاں۔ ATLS4 اور HTLS4 ٹیون ایبل لیزر ماڈیول FBG تفتیشی نظام کے لیے وسیع پیمانے پر موزوں ہیں۔ ان کی درست طول موج کی ٹیوننگ کی صلاحیت، اعلی طول موج کی ریزولوشن، اور مستحکم آپٹیکل آؤٹ پٹ درجہ حرارت، تناؤ اور کمپن کی تبدیلیوں کی وجہ سے FBG طول موج کی تبدیلیوں کی درست ٹریکنگ کی اجازت دیتا ہے۔ ATLS4 کو ہائی ریزولوشن سپیکٹرل تجزیہ کے لیے بہتر بنایا گیا ہے، جبکہ HTLS4 متحرک FBG سینسنگ اور ہائی تھرو پٹ پیمائش کے لیے تیز رفتار سکیننگ کی صلاحیت فراہم کرتا ہے۔
A: دونوں ماڈلز ±0.05dBm پاور استحکام اور ≤±0.3dB پاور فلیٹنس کے ساتھ مکمل ٹیوننگ رینج میں>10dBm آؤٹ پٹ پاور فراہم کرتے ہیں۔ انٹیگریٹڈ پاور کنٹرول لوپ مسلسل آؤٹ پٹ پاور کو برقرار رکھتا ہے کیونکہ طول موج کو ٹیون کیا جاتا ہے، طاقت کے تغیر کی وجہ سے ہونے والی پیمائش کی غلطیوں کو کم کرتا ہے۔
A: MOQ 1 یونٹ ہے۔ ہم لچکدار آرڈر کی مقدار کو سپورٹ کرتے ہیں، R&D کے لیے واحد اکائیوں سے لے کر OEM انضمام کے لیے حجم کی پیداوار تک پروٹو ٹائپنگ۔ اپنی مطلوبہ مقدار میں مخصوص قیمتوں کے لیے ہماری سیلز ٹیم سے رابطہ کریں۔

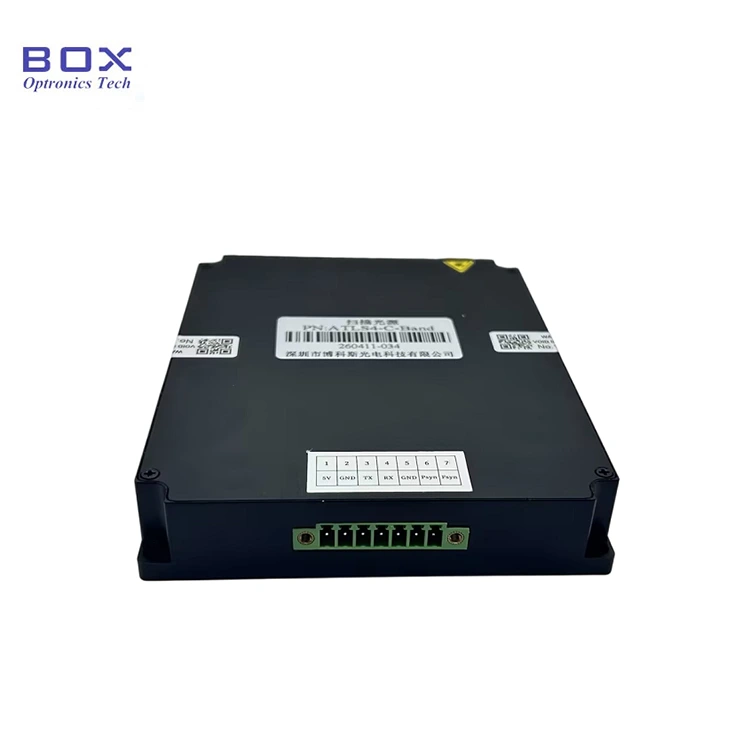

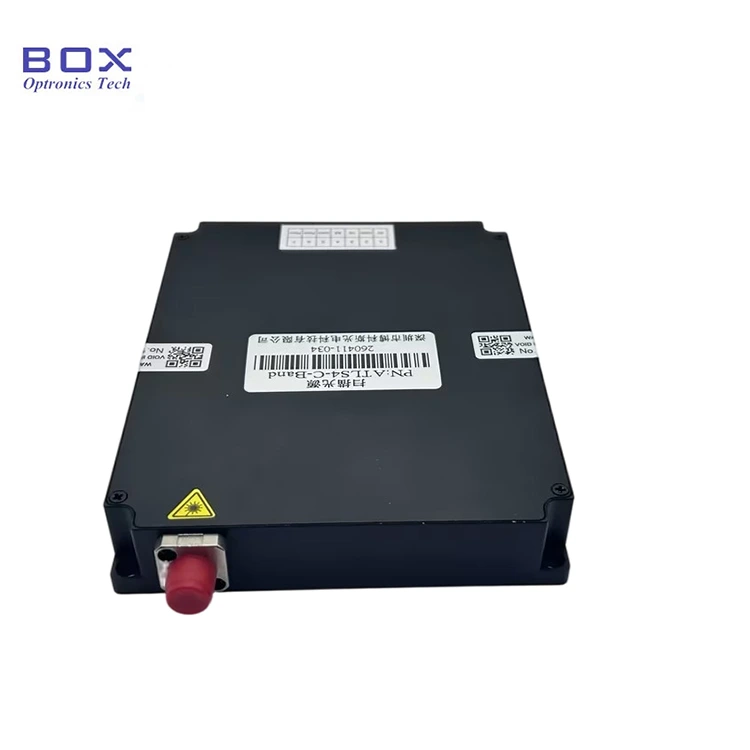

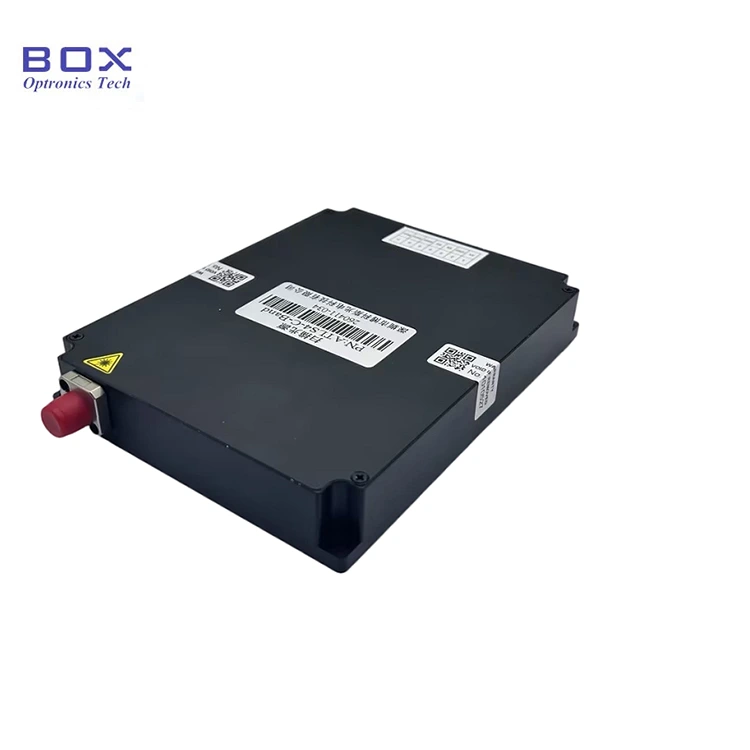

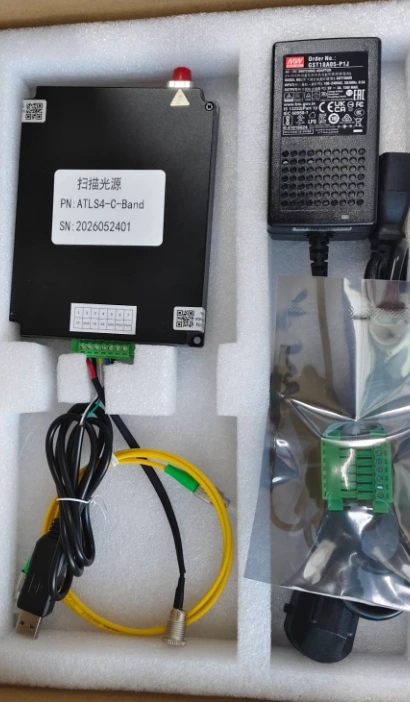

ATLS4-C-Band ٹیون ایبل لیزر ماڈیول

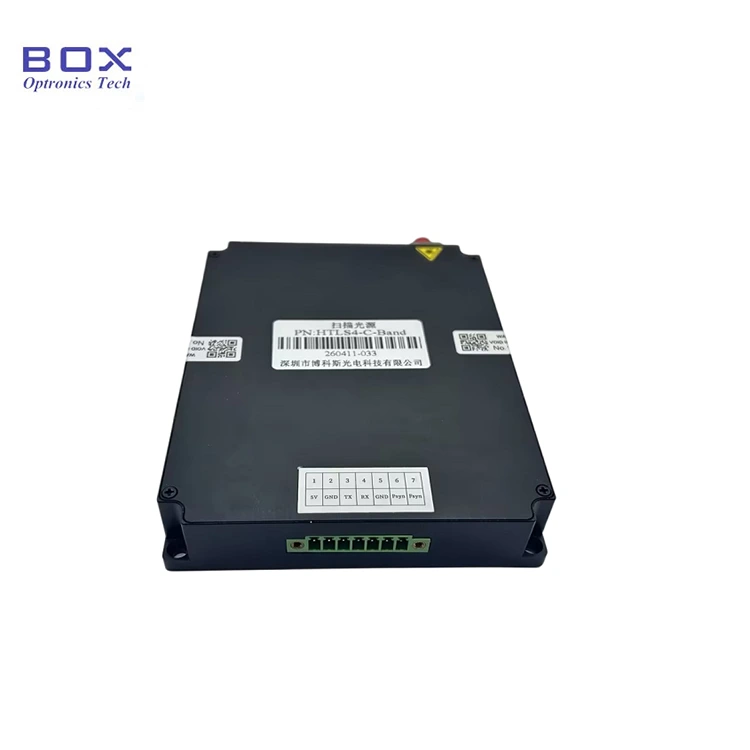

HTLS4-C-Band ٹیون ایبل لیزر ماڈیول
• معیاری پیداوار: 1~2 ہفتے
• والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے ہم سے رابطہ کریں۔
• حسب ضرورت آرڈرز: 3~4 ہفتے
• بین الاقوامی شپنگ: ~5 کام کے دن (DHL/UPS/FedEx ایکسپریس)
