1550nm 23dBm سیمی کنڈکٹر آپٹیکل ایمپلیفائر

مندرجات کا جدول

1۔ 1550nm کا تعارف 23dBm سیمی کنڈکٹر آپٹیکل یمپلیفائر

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

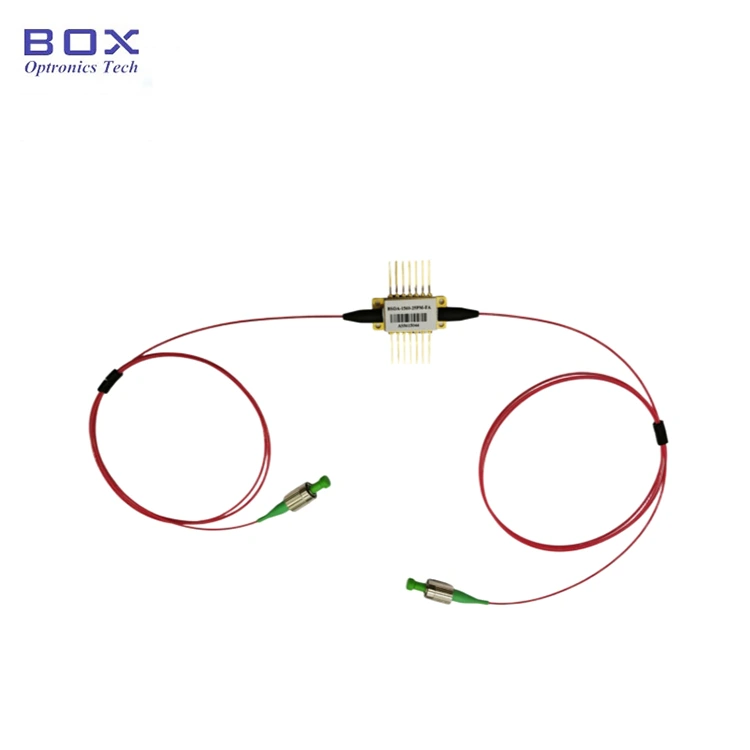

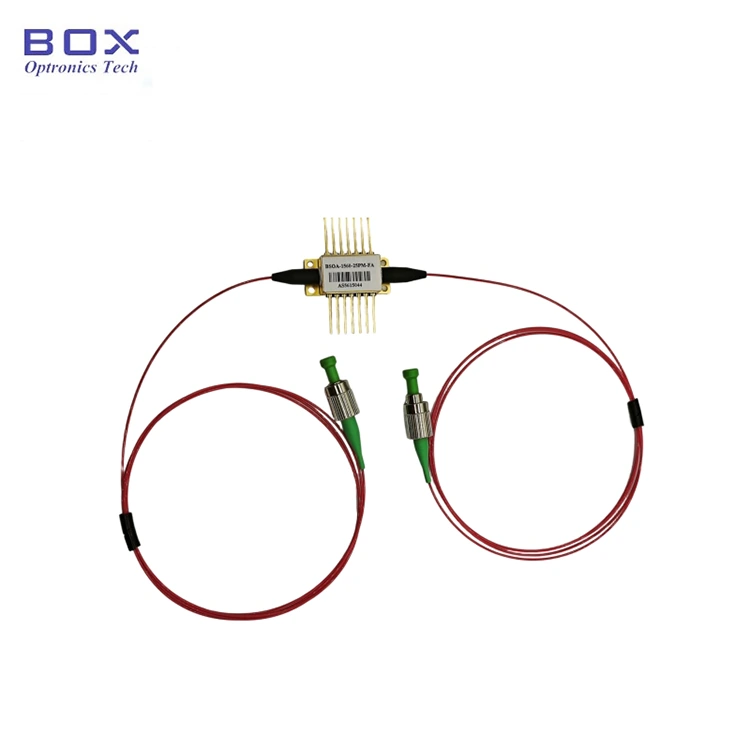

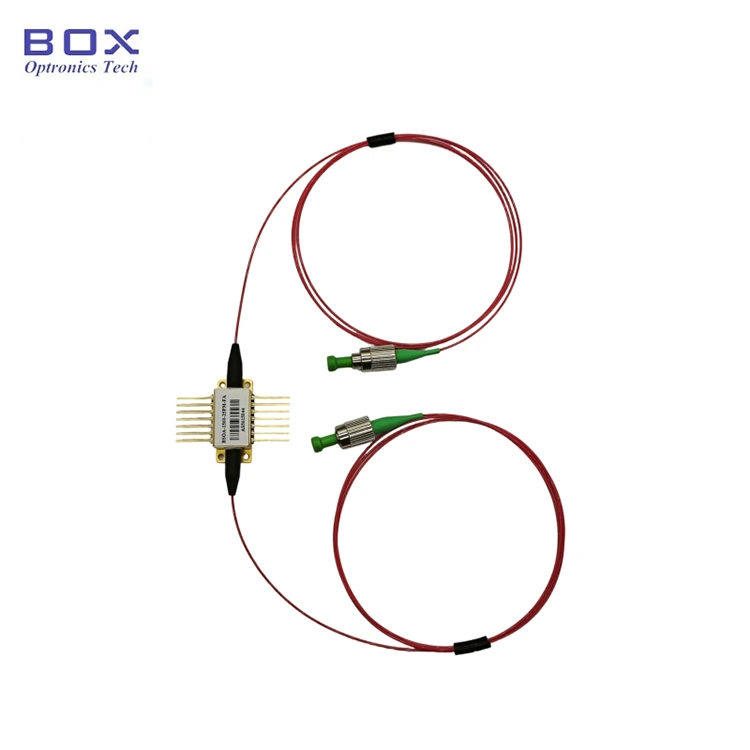

پروڈکٹ کا تعارف

یہ 1550nm 23dBm سیمی کنڈکٹر آپٹیکل ایمپلیفائر ہے ایک 14 پن بٹر فلائی پیکج کے ساتھ۔ اس میں 23dBm سنترپتی آپٹیکل پاور، 30~35dB خصوصیات ہیں۔ چھوٹا سگنل حاصل، عام 100nm -3dB گین بینڈوتھ، اور TEC کو مربوط کرتا ہے اور ایک مستحکم اور ہموار سپیکٹرم کے لیے تھرمسٹر۔ کے لیے نقصان کے معاوضے کے لیے موزوں ہے۔ فائبر آپٹیکل کنکشنز اور سوئچز، WDM فائبر آپٹیکل نیٹ ورکس، اور MOPA لیزر

پروڈکٹ وضاحتیں

پروڈکٹ خصوصیات

● 40 جی اور 100G C-Band بلاک کرنے والا شٹر یا ماڈیولیشن؛

● کم شور پیکر &کم پولرائزیشن انحصار؛

● 14 پن TEC اور تھرمسٹر کے ساتھ BTF پیکیج۔

پروڈکٹ درخواستیں

● کے لیے نقصان کا معاوضہ فائبر آپٹیکل کنکشن اور سوئچ؛

● WDM فائبر آپٹیکل نیٹ ورکس

● MOPA (ماسٹر آسیلیٹر پاور ایمپلیفائر) لیزر۔

پروڈکٹ تفصیلات

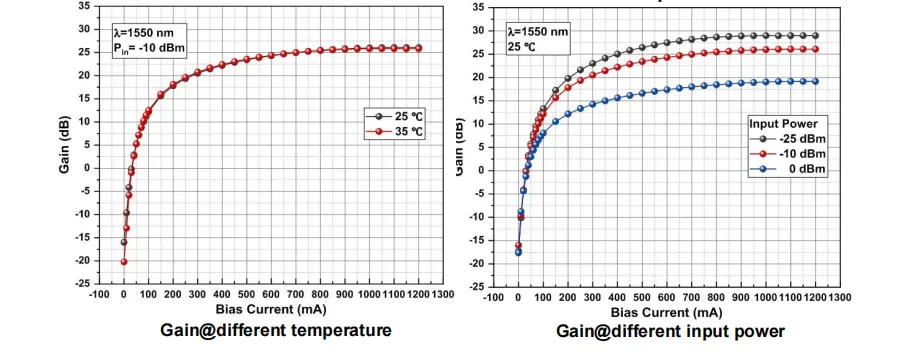

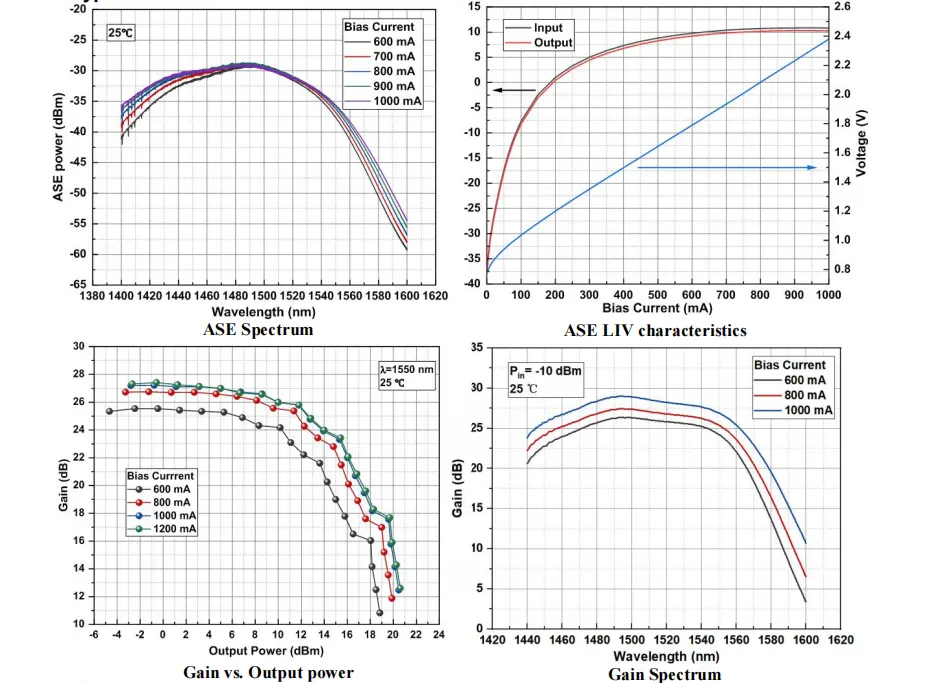

● مخصوص خصوصیت کا وکر

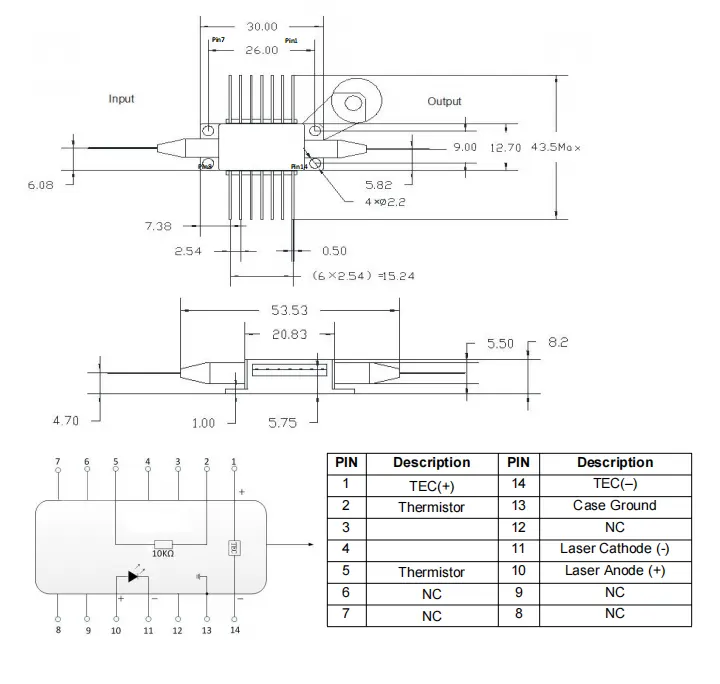

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -1550nm 23dBm سیمی کنڈکٹر آپٹیکل یمپلیفائر

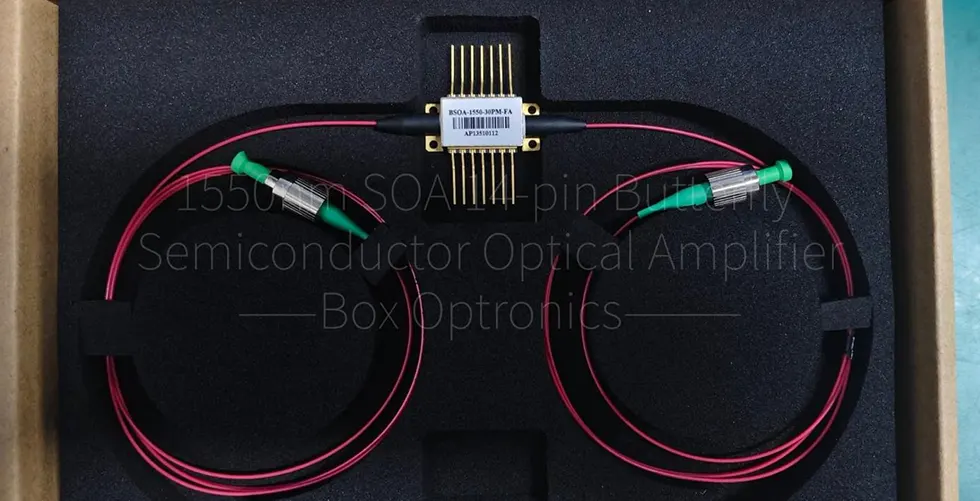

● پیکنگ کی مثال

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان نہیں ڈرائیور (ماڈیول پیکیج ڈرائیور کے ساتھ ضم ہونا اختیاری ہے)۔

آرڈر کرنا معلومات

مثال کے طور پر: BSOA-1550-35PM-FA

(آرڈر کی معلومات: 1550nm 23dBm سیمی کنڈکٹر آپٹیکل ایمپلیفائر، 30~35dB چھوٹا سگنل حاصل، 23dBm سنترپتی آپٹیکل پاور، 14 پن بٹر فلائی پیکیج، SM Hi1060 فائبر کے ساتھ، FC/APC کنیکٹر)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ

ڈیٹا شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس آپٹرونکس مندرجہ ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
