1060nm 15dBm سیمی کنڈکٹر آپٹیکل ایمپلیفائر

مندرجات کا جدول

1۔ 1060nm کا تعارف 15dBm سیمی کنڈکٹر آپٹیکل یمپلیفائر

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

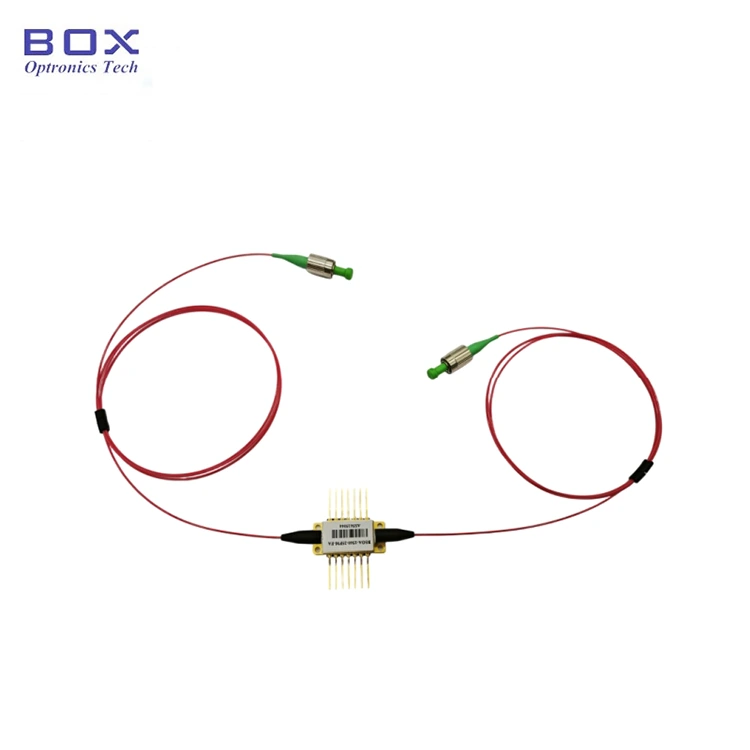

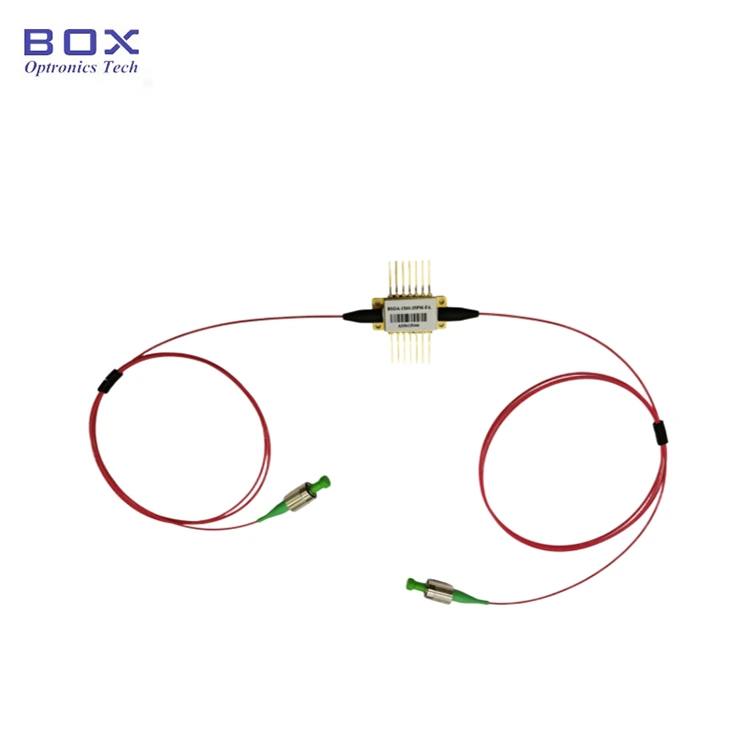

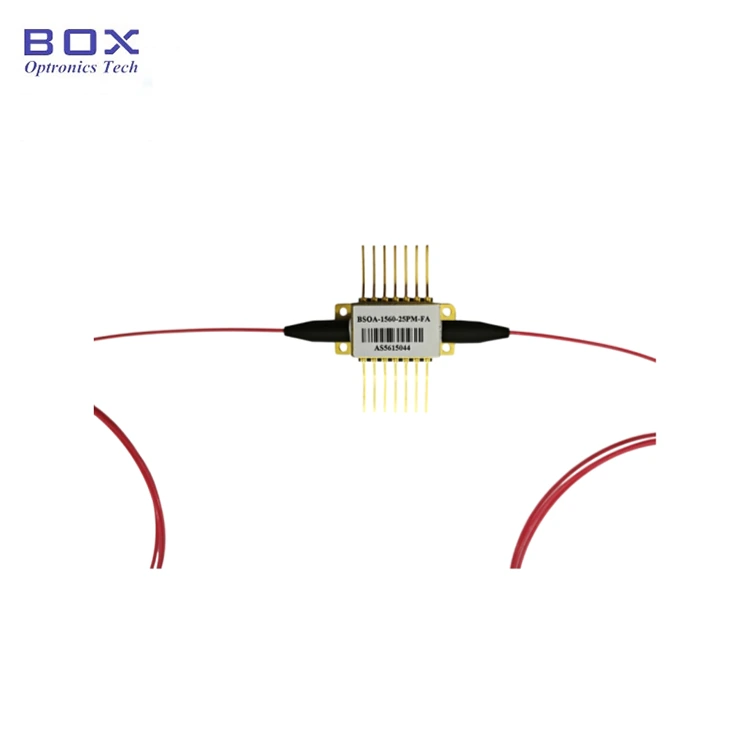

1060nm 15dBm سیمی کنڈکٹر آپٹیکل ایمپلیفائر (SOA) ایک 14 پن بٹر فلائی پیکج کے ساتھ آپٹیکل کے لیے اعلی کارکردگی کا حل پیش کرتا ہے۔ 1060nm طول موج کی حد میں پرورش۔ 15dBm آؤٹ پٹ پاور کے ساتھ اور 25dB سگنل حاصل، یہ SOA آپٹیکل سوئچز میں ایپلی کیشنز کے لیے مثالی ہے، طبی OCT، اور جھاڑو فریکوئنسی ذرائع. اگر پنوں کو سولڈرنگ کی ضرورت ہوتی ہے، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے.

پروڈکٹ وضاحتیں

پروڈکٹ خصوصیات

● SMF-28e FC/APC کنیکٹر کے ساتھ فائبر؛

● کم شور پیکر &کم پولرائزیشن انحصار؛

● 14 پن TEC، تھرمسٹر کے ساتھ BTF پیکیج۔

پروڈکٹ درخواستیں

● کے لیے نقصان کا معاوضہ فائبر آپٹیکل کنکشن اور سوئچ؛

● میڈیکل OCT؛

● سویپ فریکوئنسی سورس، ٹیون ایبل لیزر

پروڈکٹ تفصیلات

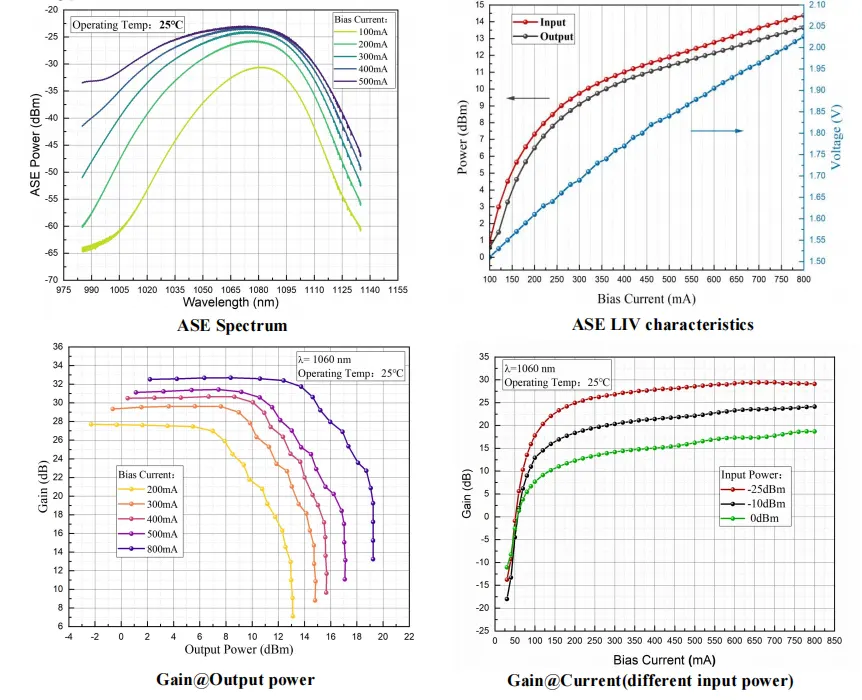

● مخصوص خصوصیت کا وکر

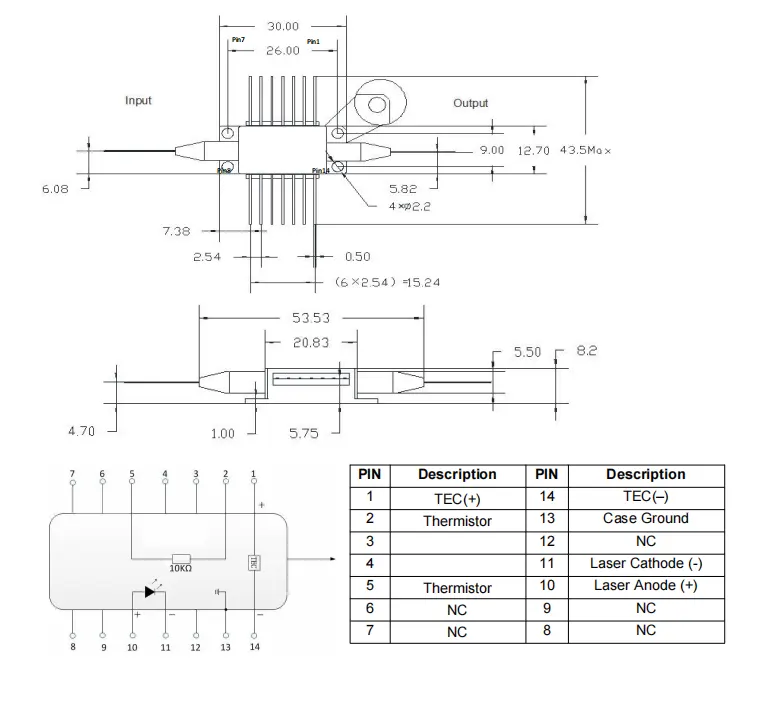

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر)-1060nm 15dBm سیمی کنڈکٹر آپٹیکل یمپلیفائر

آرڈر کرنا معلومات

مثال کے طور پر: BSOA-1060-25SM-FA

(آرڈر کی معلومات: 1060nm 15dBm سیمی کنڈکٹر آپٹیکل ایمپلیفائر، 25dB چھوٹا سگنل حاصل، 15dBm سنترپتی آپٹیکل پاور، 14 پن بٹر فلائی پیکیج، کے ساتھ ایس ایم فائبر، ایف سی/اے پی سی کنیکٹر)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ

ڈیٹا شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

● بجلی اور درجہ حرارت سے زیادہ حالات میں لیزر کو چلانا ڈیٹا شیٹ میں بیان کردہ وضاحتیں لیزر کی عمر بڑھنے کو تیز کریں گی۔ اور آلہ کو نقصان پہنچاتا ہے۔

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
