پروڈکٹ کا جائزہ- آپٹیکل پاور میٹر

Box Optronics' Optical Power Meter ایک اعلی کارکردگی والا آپٹیکل الیکٹرانک پیمائش کا آلہ ہے جو عین آپٹیکل پاور کا پتہ لگانے اور تجزیہ کرنے کے لیے بنایا گیا ہے۔ اعلیٰ معیار کے سلیکون (Si) اور انڈیم گیلیم آرسنائیڈ (InGaAs) فوٹوڈیوڈ ڈیٹیکٹر کے ارد گرد بنائے گئے، ہمارے پاور میٹر الٹرا وائلٹ، مرئی، قریب اورکت، اور درمیانی اورکت اسپیکٹرل رینج میں درست، قابل اعتماد پیمائش فراہم کرتے ہیں۔

اس سیریز میں لیبارٹری اور پروڈکشن ٹیسٹنگ کے لیے بینچ ٹاپ ملٹی چینل ماڈلز (PM-MC-4-B5) اور فیلڈ ٹیسٹنگ اور آن سائٹ کیلیبریشن کے لیے کمپیکٹ ہینڈ ہیلڈ سنگل چینل ماڈلز (PM-SC-1-HD) شامل ہیں۔ تمام یونٹوں میں بدیہی ٹچ اسکرین انٹرفیس، اصل وقتی شماریاتی تجزیہ (موجودہ، کم سے کم، زیادہ سے زیادہ، اوسط، چوٹی سے چوٹی، معیاری انحراف) اور PC پر مبنی ڈیٹا کے حصول اور تجزیہ کے لیے USB کنیکٹیویٹی کی خصوصیات ہیں۔ مختلف طول موج کے بینڈز اور پاور رینجز کو سپورٹ کرنے والے قابل تبادلہ ڈیٹیکٹر ہیڈز کے ساتھ، یکساں بیم جمع کرنے کے لیے اختیاری انٹیگریٹنگ اسفیئر ڈیزائن، اور لچکدار فائبر کپلنگ لوازمات (ننگے فائبر اڈاپٹر اور ایف سی فائبر اڈاپٹر) کے ساتھ، ہمارے آپٹیکل پاور میٹرز کو مخصوص ضروریات کو پورا کرنے کے لیے ترتیب دیا جا سکتا ہے۔

اہم خصوصیات - آپٹیکل پاور میٹر

● اعلی پیمائش کی قرارداد: عین پاور ریڈنگ کے لیے 0.001dB

● وسیع پاور رینج: 1nW~10mW یا 10uW~10W

● وسیع طول موج کی کوریج: 400~1100nm (Si)، 900~1650nm (InGaAs)، 1100~2200nm (InGaAs)

● متعدد فارم فیکٹرز: بینچ ٹاپ (4-چینل) اور ہینڈ ہیلڈ (1-چینل) کنفیگریشن دستیاب

● بلٹ ان پاور شماریاتی تجزیہ: موجودہ قدر، کم از کم، زیادہ سے زیادہ، اوسط، چوٹی سے چوٹی، معیاری انحراف

● قابل ترتیب ڈیٹا سیمپلنگ وقفہ: 0.1s سے 1s

● ریئل ٹائم ڈسپلے کے ساتھ بدیہی ٹچ اسکرین صارف انٹرفیس

● ڈیٹا لاگنگ اور گرافیکل تجزیہ کے لیے میزبان سافٹ ویئر کے ساتھ USB کنیکٹیویٹی

● اینالاگ وولٹیج آؤٹ پٹ (0~2.5V) بذریعہ BNC/SMA

● ننگے فائبر اڈاپٹر (BFA) اور FC فائبر اڈاپٹر (FCA) لوازمات کے ساتھ ہم آہنگ

● کمپیکٹ، ناہموار ڈیزائن لیبارٹری اور صنعتی ماحول دونوں کے لیے موزوں ہے۔

● پیمائش کی غیر یقینی صورتحال: ±5%

عام ایپلی کیشنز-آپٹیکل پاور میٹر

● آپٹیکل اجزاء کی جانچ اور خصوصیت (لیزر ڈائیوڈس، فائبرز، ایمپلیفائرز، آئسولیٹر)

● لیزر پاور آؤٹ پٹ کی تصدیق اور استحکام کی نگرانی

● فائبر آپٹک سسٹم کی سیدھ اور نقصان کی پیمائش

● فوٹوونکس اور آپٹو الیکٹرانکس میں تحقیق اور ترقی کی لیبارٹریز

● صنعتی لیزر پروڈکشن لائن کوالٹی کنٹرول اور ٹیسٹنگ

● آپٹیکل سینسر کیلیبریشن اور توثیق

● ٹیلی کمیونیکیشن کے اجزاء کی جانچ (CWDM، DWDM، ٹرانسیور)

● تعلیمی اور یونیورسٹی کی آپٹیکل لیبارٹریز

● فیلڈ سروس اور سائٹ پر آلات کیلیبریشن

تکنیکی وضاحتیں - آپٹیکل پاور میٹر

ڈیٹیکٹر کی تفصیلات (T=25°C)

میزبان یونٹ کی تفصیلات

لوازمات کی تفصیلات

مصنوعات کی تفصیلات-آپٹیکل پاور میٹر

آپٹیکل پاور میٹر کیا ہے؟

آپٹیکل پاور میٹر ایک درست آپٹیکل الیکٹرانک آلہ ہے جو آپٹیکل سگنلز کی طاقت کی پیمائش کرنے کے لیے ڈیزائن کیا گیا ہے، عام طور پر لیزرز، لائٹ ایمیٹنگ ڈائیوڈز (ایل ای ڈی)، یا فائبر آپٹک ٹرانسمیشن سسٹم سے۔

یہ دو بنیادی اجزاء پر مشتمل ہے: ایک کیلیبریٹڈ فوٹوڈیوڈ سینسر ہیڈ جو آنے والی آپٹیکل پاور کو برقی کرنٹ میں تبدیل کرتا ہے، اور ایک ڈسپلے/پروسیسنگ یونٹ جو ماپا پاور ویلیو کو یونٹس جیسے واٹس (W)، ملی واٹس (mW) یا ڈیسیبلز (dBWm کے نسبت) میں بڑھاتا ہے، ڈیجیٹائز کرتا ہے اور ڈسپلے کرتا ہے۔

آپٹیکل پاور میٹر فوٹوونکس ریسرچ، فائبر آپٹک کمیونیکیشنز، لیزر مینوفیکچرنگ، اور کوالٹی کنٹرول میں بنیادی ٹولز ہیں۔ ان کا استعمال لیزر آؤٹ پٹ کیریکٹرائزیشن، فائبر انسرشن نقصان کی پیمائش، آپٹیکل ایمپلیفائر آؤٹ پٹ پاور اور گین پیمائش، اور سسٹم لیول پاور بجٹ کی تصدیق کے لیے کیا جاتا ہے۔

ڈٹیکٹر مواد کا انتخاب (مرئی/NIR کے لیے سلکان، NIR/SWIR کے لیے InGaAs) آلہ کی طول موج کی حد اور حساسیت کا تعین کرتا ہے۔

مصنوعات کی سیریز کا جائزہ

Box Optronics ایک ماڈیولر آپٹیکل پاور میٹر پلیٹ فارم پیش کرتا ہے جس میں قابل تبادلہ ڈیٹیکٹر ہیڈز اور دو میزبان یونٹ کے اختیارات ہیں، جو صارفین کو ان کی مخصوص پیمائش کی ضروریات کے لیے موزوں نظام کو ترتیب دینے کی اجازت دیتا ہے:

ڈیٹیکٹر ہیڈز

• PMS-4011-2040: انٹیگریٹنگ اسفیئر کے ساتھ سلکان فوٹوڈیوڈ ڈیٹیکٹر، -20~+40dBm (10μW~10W) کی پاور رینج کے ساتھ 400~1100nm کا احاطہ کرتا ہے۔ مرئی اور قریب اورکت لیزر پاور کی پیمائش کے لیے مثالی۔

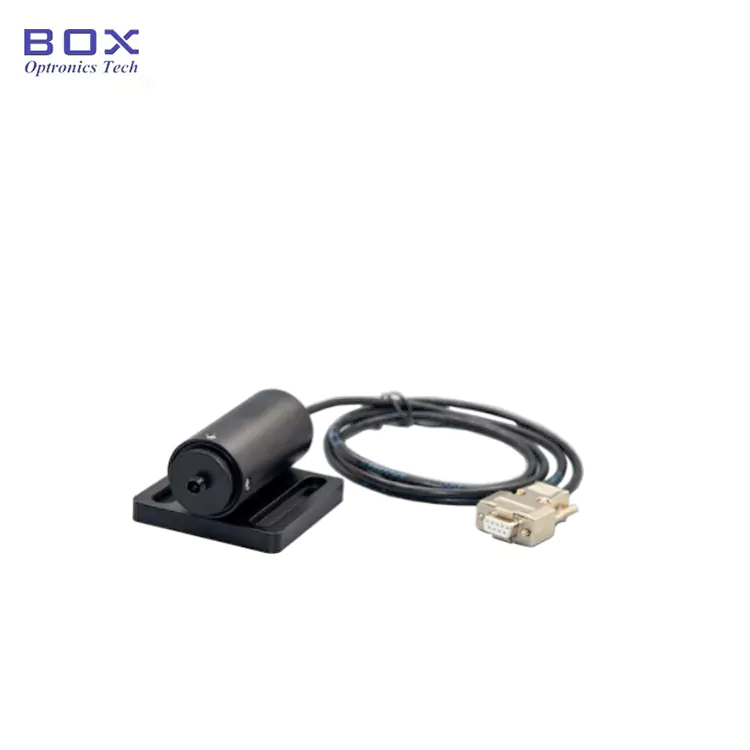

• PMS-9016-6010: InGaAs فوٹوڈیوڈ ڈیٹیکٹر (کوئی انٹیگریٹنگ اسفیئر نہیں)، -60~+10dBm (1nW~10mW) کی توسیع شدہ کم پاور رینج کے ساتھ 900~1650nm کا احاطہ کرتا ہے۔ اعلی حساسیت ٹیلی کام بینڈ کی پیمائش کے لیے موزوں ہے۔

• PMS-9016-2043: InGaAs فوٹوڈیوڈ ڈیٹیکٹر انٹیگریٹنگ اسفیئر کے ساتھ، جو -20~+43dBm (10μW~20W) کی وسیع پاور رینج کے ساتھ 900~1650nm کا احاطہ کرتا ہے۔ عام مقصد کے ٹیلی کام اور ڈیٹا کام کی جانچ کے لیے موزوں ہے۔

• PMS-1122-2040: توسیعی طول موج InGaAs فوٹوڈیوڈ ڈیٹیکٹر انٹیگریٹنگ اسفیئر کے ساتھ، 1100~2200nm کو -20~+40dBm (10μW~10W) کی پاور رینج کے ساتھ کور کرتا ہے۔ شارٹ ویو انفراریڈ (SWIR) ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔

میزبان یونٹس

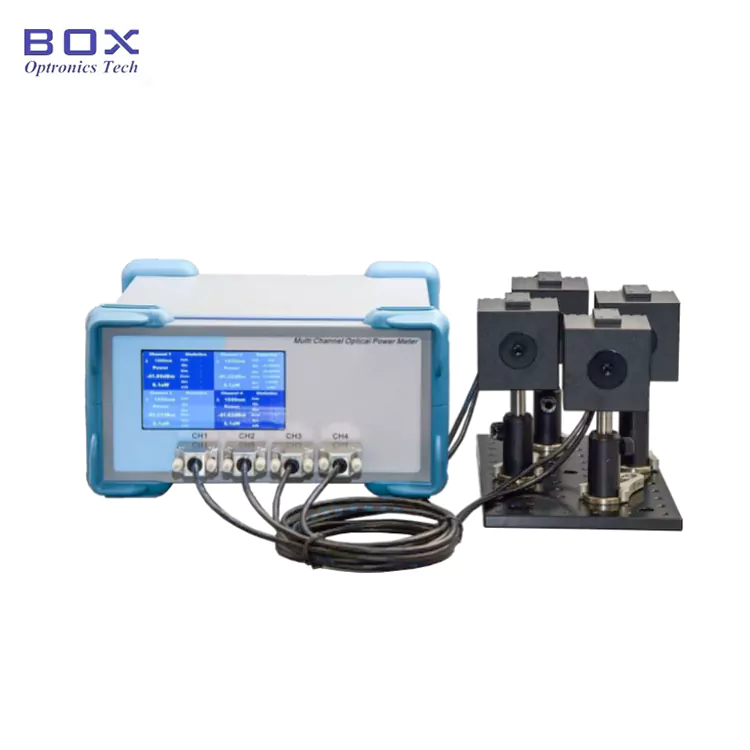

• PM-MC-4-B5 (بینچ ٹاپ ملٹی چینل): بڑے ٹچ اسکرین ڈسپلے کے ساتھ چار چینل بینچ ٹاپ یونٹ، چار ڈیٹیکٹر چینلز کی بیک وقت پیمائش کی حمایت کرتا ہے۔ لیبارٹری سیٹ اپ، پروڈکشن ٹیسٹنگ سٹیشنز، اور ایپلی کیشنز کے لیے مثالی جن میں کثیر نکاتی نگرانی کی ضرورت ہوتی ہے۔

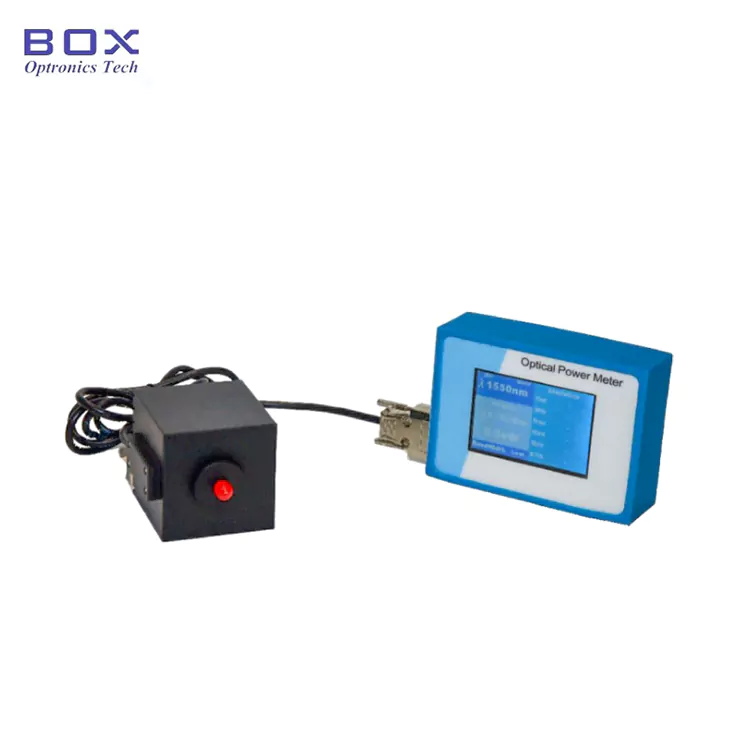

• PM-SC-1-HD (ہینڈ ہیلڈ سنگل چینل): ٹچ اسکرین انٹرفیس کے ساتھ کمپیکٹ سنگل چینل ہینڈ ہیلڈ یونٹ، پورٹیبلٹی اور فیلڈ کے استعمال کے لیے ڈیزائن کیا گیا ہے۔ سائٹ پر کیلیبریشن، فیلڈ سروس، اور موبائل ٹیسٹنگ ایپلی کیشنز کے لیے بہترین۔

انفارمیشن آپٹیکل پاور میٹر آرڈر کرنا

ماڈل کا نام

میزبان یونٹ کا نام دینے کا کنونشن

PM - XX - X - XX

مثال: PM-MC-4-B5

ڈیٹیکٹر کا نام دینے کا کنونشن

PMS - XXXX - XXXX - XX

مثال: PMS-9016-2040-FC

ڈیٹا شیٹ اور سافٹ ویئر-آپٹیکل پاور میٹر

ڈیٹا شیٹ

ریموٹ کنٹرول بذریعہ USB انٹرفیس۔ PC سافٹ ویئر ڈاؤن لوڈ لنک خریداری کے ساتھ شامل ہے۔

اقتباس اور ادائیگی کی شرائط

اقتباس کی شرائط

· EXW

· DAP

· FOB

· دیگر شرائط: بات چیت کے لیے براہ کرم ہم سے رابطہ کریں۔

ادائیگی کی شرائط

· PayPal: نمونے اور چھوٹے آرڈرز کے لیے تیز اور محفوظ ادائیگی

· T/T (بینک ٹرانسفر): عام پروڈکشن آرڈرز کے لیے ادائیگی کا معیاری طریقہ

· علی بابا تجارتی یقین دہانی: خریدار کی گارنٹی کے ساتھ آن لائن لین دین کے لیے محفوظ آرڈر کا تحفظ

· کریڈٹ کارڈ: PayPal اور Alibaba پلیٹ فارم کے ذریعے دستیاب ہے۔

· لچکدار ادائیگی کی شرائط: قابل تبادلہ

لیڈ ٹائم

· معیاری یونٹس (ان اسٹاک ماڈل): 3~5 کام کے دن

· معیاری پیداوار: 10~15 کام کے دن

· والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے رابطہ کریں۔

· بین الاقوامی شپنگ: ~5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

· تیز سروس: درخواست پر دستیاب ہے۔

آپریشن نوٹس اور ہینڈلنگ-آپٹیکل پاور میٹر

حفاظتی احتیاطی تدابیر

· کبھی بھی کسی فعال لیزر بیم یا آپٹیکل آؤٹ پٹ پورٹ کو براہ راست مت دیکھیں

· ہمیشہ مناسب لیزر سیفٹی پروٹوکول کی پیروی کریں اور مناسب لیزر سیفٹی آئی وئیر پہنیں۔

· استعمال میں ڈیٹیکٹر ماڈل کے لیے زیادہ سے زیادہ ریٹیڈ پاور سے تجاوز نہ کریں۔

· یونٹ کی صفائی یا سروس کرنے سے پہلے بجلی منقطع کریں۔

· آلے کو پہنچنے والے نقصان سے بچنے کے لیے صرف مخصوص پاور سپلائی کا استعمال کریں۔

ڈیٹیکٹر کی دیکھ بھال اور دیکھ بھال

· ڈیٹیکٹر اپرچر کو صاف اور دھول، تیل اور ملبے سے پاک رکھیں

· ڈیٹیکٹر کی سطح کو صاف کرتے وقت صاف، لنٹ فری وائپس اور مناسب آپٹیکل کلیننگ سلوشن کا استعمال کریں

· جب استعمال میں نہ ہوں تو ہمیشہ ڈیٹیکٹر پر حفاظتی ٹوپیاں بدل دیں۔

· ایکٹو ڈیٹیکٹر سطح کو انگلیوں یا ٹولز سے چھونے سے گریز کریں۔

· فائبر کنیکٹرز کو داخل کرنے سے پہلے صفائی کے مناسب ٹولز کا استعمال کرتے ہوئے صاف کریں۔

· ڈیٹیکٹر کو مکینیکل جھٹکا لگانے یا گرانے سے گریز کریں۔

· استعمال میں نہ ہونے پر صاف، خشک ماحول میں اسٹور کریں۔

· ہر سال متواتر ری کیلیبریشن کی سفارش کی جاتی ہے۔

کوالٹی اشورینس

Box Optronics قابل اعتماد، مستقل کارکردگی کے ساتھ اعلیٰ معیار کے آپٹیکل ٹیسٹ اور پیمائش کے آلات فراہم کرنے کے لیے پرعزم ہے۔ ہمارے تمام آپٹیکل پاور میٹر شپمنٹ سے پہلے سخت جانچ، انشانکن اور کوالٹی کنٹرول کے طریقہ کار سے گزرتے ہیں۔

وارنٹی

· ترسیل کی تاریخ سے 12 ماہ کی محدود وارنٹی

· وارنٹی مواد اور کاریگری میں نقائص کا احاطہ کرتی ہے۔

· وارنٹی کے تحت خراب یونٹس کی مفت مرمت یا تبدیلی

وارنٹی غلط استعمال، غلط استعمال، غیر مجاز ترمیم، یا قابل استعمال حصوں کے عام پہننے سے ہونے والے نقصان کا احاطہ نہیں کرتی
