ملٹی چینل ڈی ایف بی لیزر ماخذ

مندرجات کا جدول

1. ملٹی چینل ڈی ایف بی لیزر سورس کا تعارف

2. تکنیکی تفصیلات

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5. پروڈکٹ کی تفصیلات

6. محفوظ آپریشن گائیڈ

7. آرڈرنگ کی معلومات

8. ڈیٹا شیٹ اور ٹیسٹ شیٹ

9. اقتباس اور ادائیگی کی شرائط

10. لیڈ ٹائم

11. آپریشن نوٹس اور دیکھ بھال

12. کوالٹی اشورینس اور بعد از فروخت سروس

پروڈکٹ کا تعارف- ملٹی چینل ڈی ایف بی لیزر ماخذ

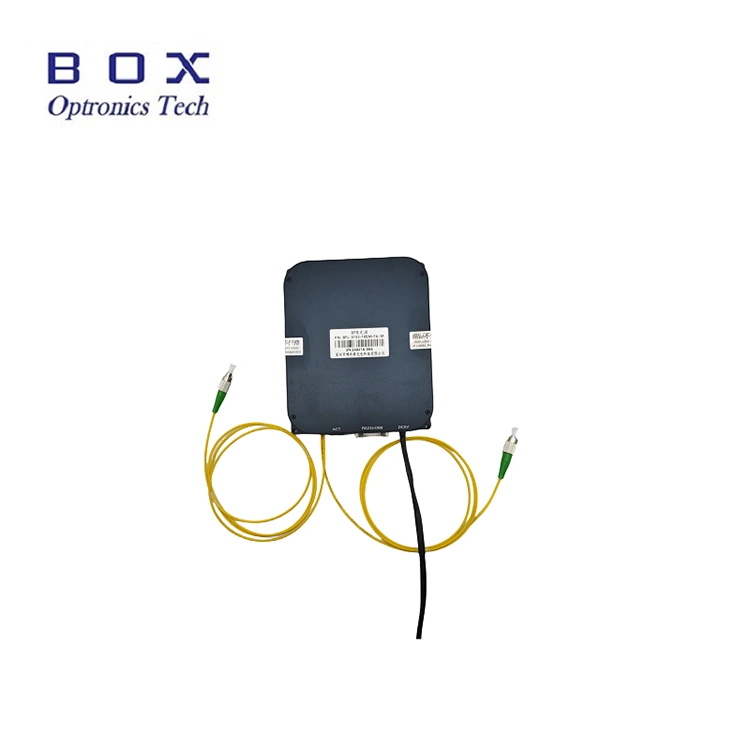

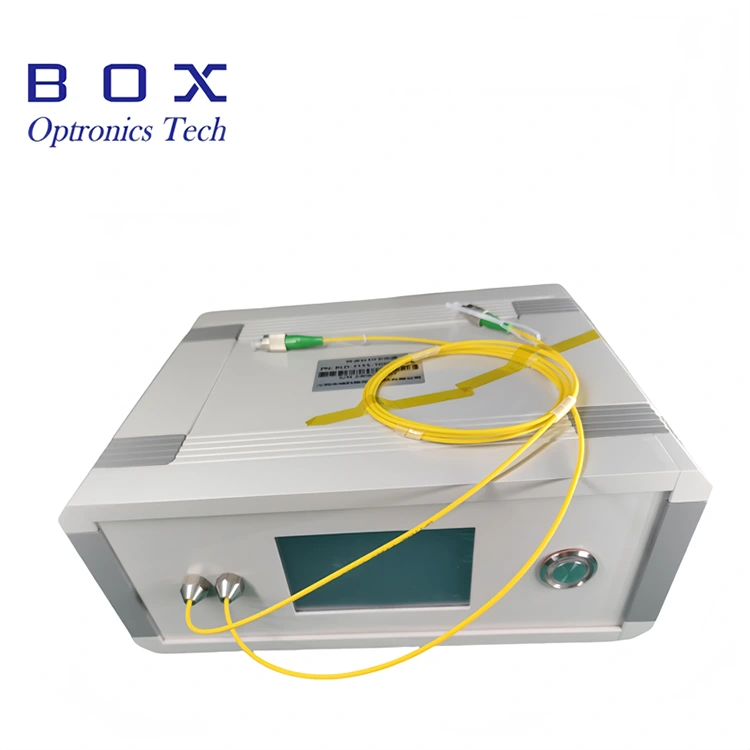

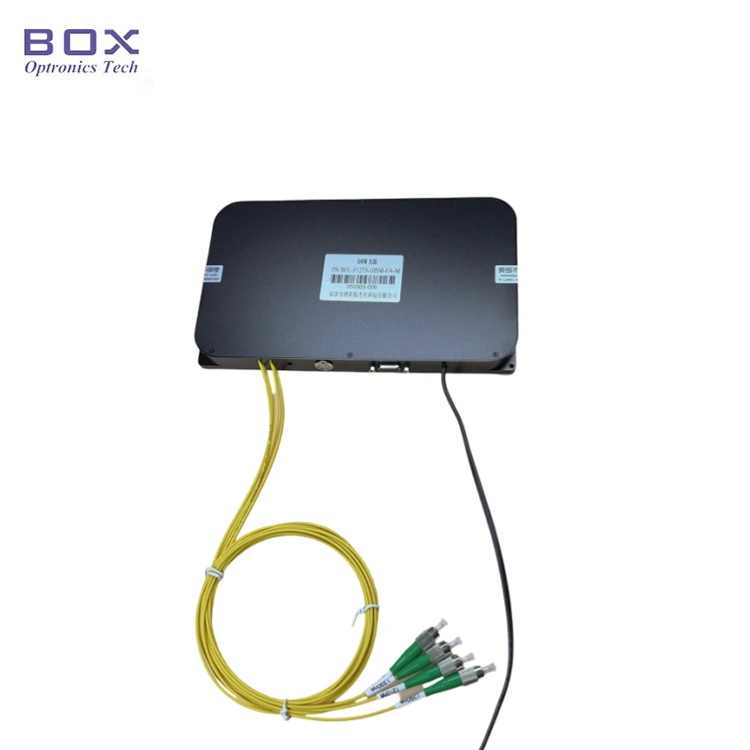

یہ ایک ملٹی چینل ڈی ایف بی لیزر ماخذ ہے جو آزادانہ طور پر قابل ترتیب طول موج اور مسلسل لہر (CW) آپریشن کو نمایاں کرتا ہے۔ طول موج کے دستیاب اختیارات میں CWDM (1270~1650 nm)، DWDM ITU چینلز 18~64، LAN-WDM طول موج، نیز مخصوص طول موج جیسے 1030 nm اور 1064 nm شامل ہیں۔ پروڈکٹ دو کنفیگریشنز میں دستیاب ہے: ایک اسٹینڈ لون ڈیسک ٹاپ یونٹ یا انٹیگریبل ماڈیولر آپشن؛ مواصلاتی انٹرفیس اور نگرانی کے سافٹ ویئر سے لیس۔ صارف ایک مقررہ آؤٹ پٹ پاور یا پاور ایڈجسٹ کنفیگریشن کے درمیان انتخاب کر سکتے ہیں۔ یہ ملٹی چینل ڈی ایف بی لیزر سورس سنگل چینل لائٹ سورس یا متعدد چینلز میں بیک وقت آؤٹ پٹ کے طور پر آپریشن کو سپورٹ کرتا ہے۔

مصنوعات کی وضاحتیں-ملٹی چینل ڈی ایف بی لیزر ماخذ

مصنوعات کی خصوصیات-ملٹی چینل ڈی ایف بی لیزر ماخذ

● حسب ضرورت طول موج اور آؤٹ پٹ پاورز؛

● 2~16 چینلز دستیاب ہیں۔

● فکسڈ یا ایڈجسٹ آؤٹ پٹ پاور؛

● اعلی آؤٹ پٹ استحکام، چھوٹا سائز، اور تیز آغاز۔

پروڈکٹ ایپلی کیشنز-ملٹی چینل ڈی ایف بی لیزر سورس

● WDM,AWG,PLC ڈیوائس فرق نقصان، واپسی نقصان کا پتہ لگانے؛

● چشم OCT؛

● فائبر ڈیوائس کیلیبریشن اور غیر فعال اجزاء کی جانچ کے نظام۔

مصنوعات کی تفصیلات- ملٹی چینل ڈی ایف بی لیزر ماخذ

● دستیاب طول موج (nm):

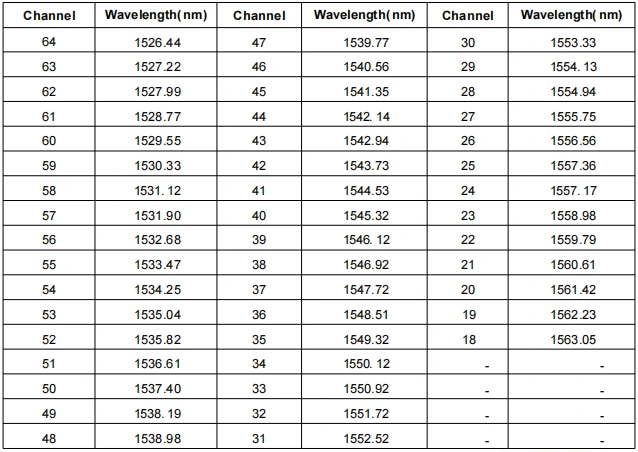

● ITU چینل 18~64 طول موج (ملی میٹر):

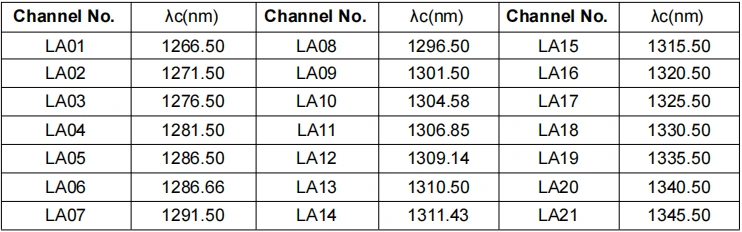

● LAN-WDM طول موج (mm):

آپریشن کے اقدامات- ملٹی چینل ڈی ایف بی لیزر ماخذ

مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں۔

مرحلہ 2۔ پاور سپلائی: ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتی ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (مقامی وولٹیج کے معیار کے مطابق پاور اڈاپٹر فراہم کیا جاتا ہے۔)

مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔

سیٹ پی 4۔ میزبان کمپیوٹر سے جڑیں: ملٹی چینل DFB لیزر سورس اور کمپیوٹر کو جوڑنے کے لیے USB-RS485 DB9 ڈیٹا کیبل کا استعمال کریں۔ سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے کمپیوٹر کو پہلے ایک وقف شدہ سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک اور بات چیت نہیں ہو سکتے۔ براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔

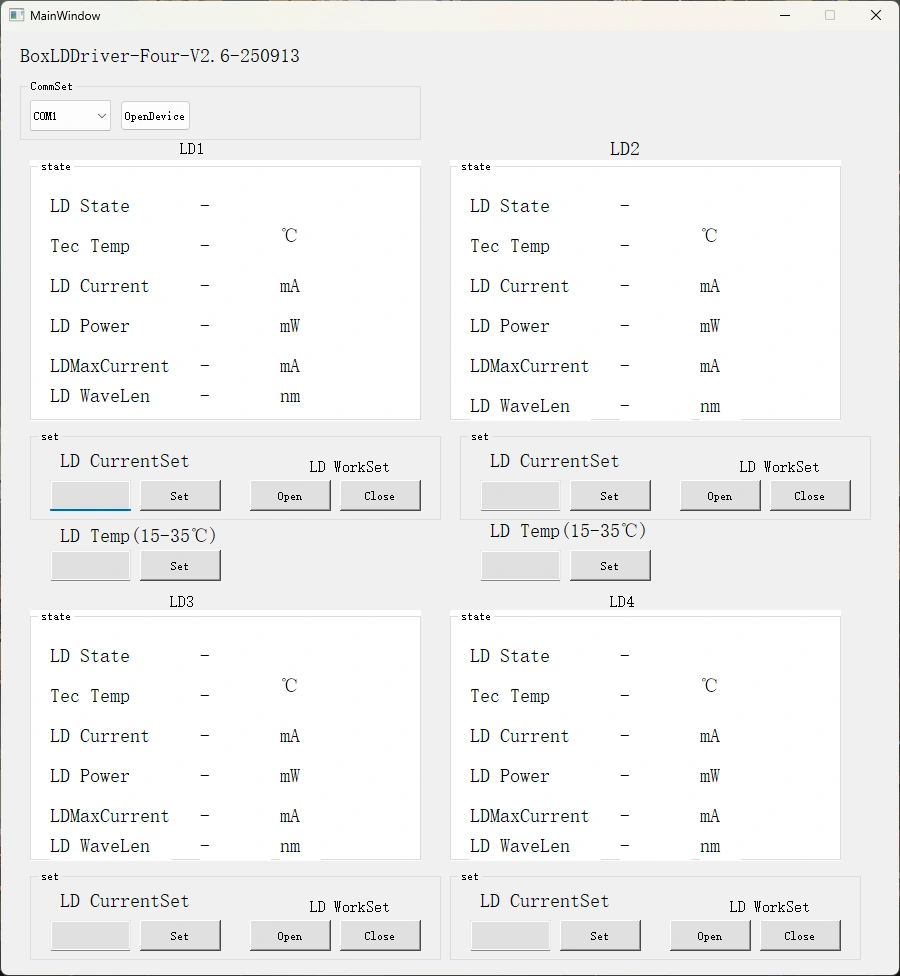

مرحلہ 5۔ کنٹرول سافٹ ویئر: Box Optronics ملٹی چینل DFB لیزر سورس کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کرنے کے لیے سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ
