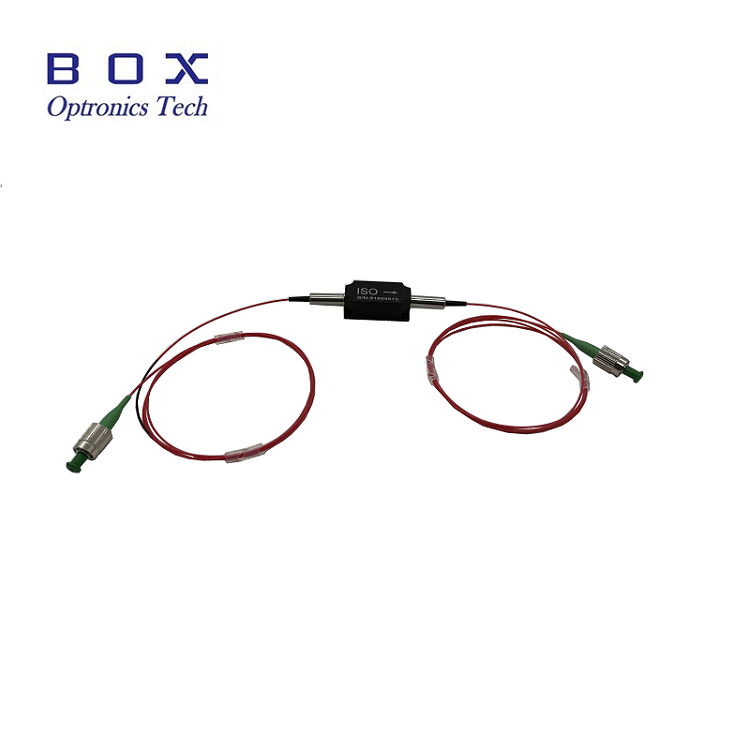

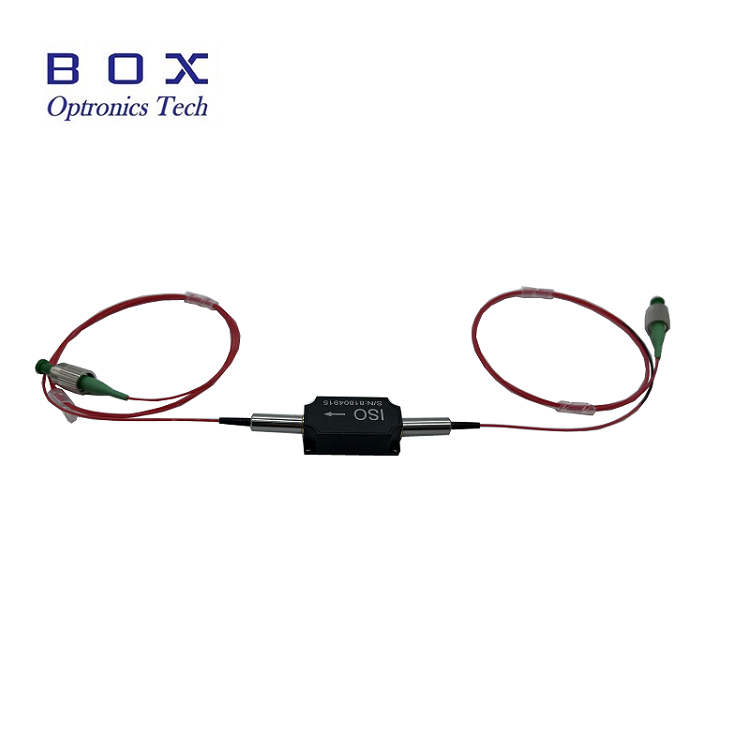

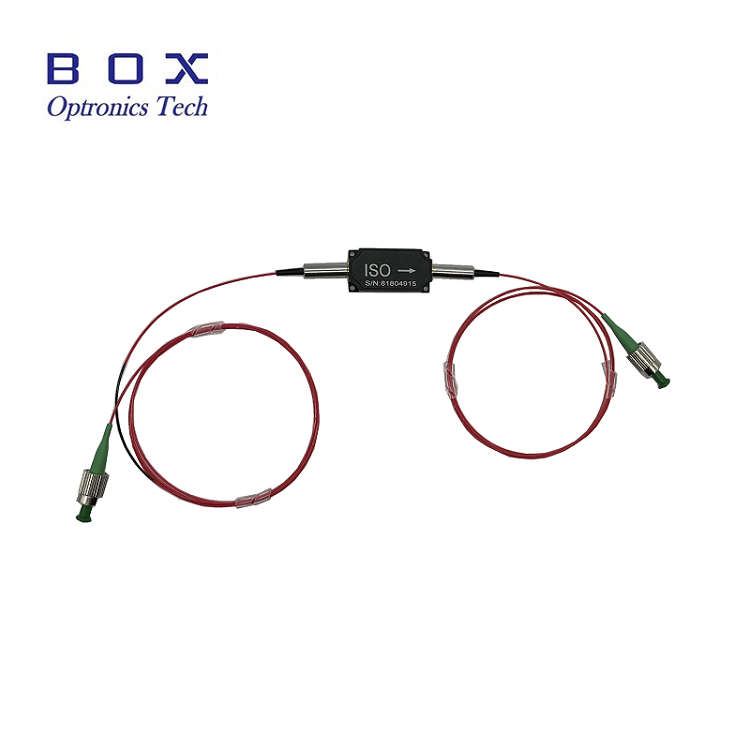

1064nm ہائی پاور آپٹیکل آئسولیٹر

پروڈکٹ کا جائزہ-1064nm ہائی پاور آپٹیکل اسولیٹر

Box Optronics 1064nm ہائی پاور آپٹیکل آئسولیٹر فراہم کرتا ہے، ایک اعلی کارکردگی کا غیر فعال آپٹیکل جزو لیزر ذرائع، بیج لیزرز، اور آپٹیکل ایمپلیفائرز کو منعکس اور بیک بکھری ہوئی روشنی کی وجہ سے ہونے والے نقصان دہ آپٹیکل فیڈ بیک سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ فیراڈے گردش کے اثر کی بنیاد پر، یہ الگ تھلگ روشنی کو غیر متقابل روشنی کی ترسیل کو قابل بناتا ہے، جس سے روشنی کو کم نقصان کے ساتھ آگے کی سمت میں گزرنے کی اجازت ملتی ہے جبکہ ہائی آئسولیشن کے ساتھ الٹی سمت کی روشنی کو روکتا ہے۔

عام اندراج نقصان، اعلی تنہائی، اور اعلی ختم ہونے کے تناسب کی خصوصیت، یہ 1064nm الگ تھلگ ہائی پاور فائبر لیزر اور یمپلیفائر سسٹم کے لیے موزوں ہے۔ یہ این ایس پلس آپریشن کے لیے 10W تک کی اوسط پاور ہینڈلنگ اور 10kW تک کی چوٹی پاور کو سپورٹ کرتا ہے، جو اسے صنعتی اور سائنسی ایپلی کیشنز کے لیے موزوں بناتا ہے۔

اہم خصوصیات-1064nm ہائی پاور آپٹیکل الگ تھلگ

• ہائی آئسولیشن: 30dB عام چوٹی تنہائی، 25dB کم از کم

• کم اندراج نقصان

• زیادہ واپسی کا نقصان

• کم پولرائزیشن پر منحصر نقصان (PDL)

• ہائی پاور ہینڈلنگ: 10W اوسط پاور تک

• کومپیکٹ اور مضبوط پیکیج ڈیزائن: 58×28×26mm

• PM (پولرائزیشن مینٹیننگ) اور غیر PM ورژن میں دستیاب ہے۔

• متعدد طول موج کے اختیارات: 980nm، 1030nm، 1064nm

عام ایپلی کیشنز-1064nm ہائی پاور آپٹیکل اسولیٹر

• فائبر لیزر سسٹمز اور MOPA فائبر لیزر

• فائبر ایمپلیفائر

• نظری ٹیسٹ اور پیمائش کے آلات

• فائبر آپٹک سینسنگ سسٹم

• ایمپلیفائر چینز میں بیج لیزر سے تحفظ

• ہائی پاور فائبر لیزر سسٹمز

• ریسرچ اور ڈیولپمنٹ لیبارٹریز

• صنعتی لیزر پروسیسنگ سسٹم

تکنیکی وضاحتیں-1064nm ہائی پاور آپٹیکل الگ تھلگ

آپٹیکل تفصیلات (T=25°C)

مکینیکل اور ماحولیاتی نردجیکرن

مصنوعات کی تفصیلات-1064nm ہائی پاور آپٹیکل الگ تھلگ

آپٹیکل آئسولیٹر کیا ہے؟

ایک آپٹیکل آئسولیٹر، جسے فیراڈے آئیسولیٹر بھی کہا جاتا ہے، ایک غیر فعال دو بندرگاہ والا آپٹیکل آلہ ہے جو ایک سمت میں ترجیحی ترسیل کی اجازت دیتا ہے جبکہ الٹی سمت میں اعلی تنہائی فراہم کرتا ہے۔ یہ لیزر اور فائبر آپٹک سسٹمز میں ایک لازمی جزو ہے جو لیزر کے ذرائع اور آپٹیکل امپلیفائر کو منعکس اور بیک بکھری ہوئی روشنی کی وجہ سے آپٹیکل فیڈ بیک سے بچاتا ہے۔

آپٹیکل آئسولیٹر فیراڈے اثر پر مبنی ہیں، جو ایک مقناطیسی آپٹک مواد کا استعمال کرتا ہے جو مقناطیسی میدان کے تابع ہونے پر اس سے گزرنے والی روشنی کے پولرائزیشن کو گھماتا ہے۔ پولرائزرز کے ساتھ مل کر، یہ پولرائزیشن گردش آگے آپٹیکل ٹرانسمیشن اور ریورس پروپیگیٹنگ روشنی کی اعلی تنہائی کو قابل بناتی ہے۔

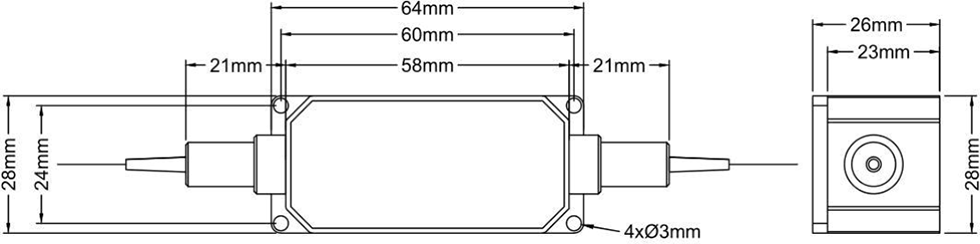

پیکیج کے طول و عرض

1064nm ہائی پاور آپٹیکل آئسولیٹر کو ایک کمپیکٹ، مضبوط ہاؤسنگ میں درج ذیل جہتوں (یونٹ: ملی میٹر):

• پیکیج کا سائز: 58 × 28 × 26 ملی میٹر (L×W×H)

• فائبر پگٹیل کے ساتھ 2-پورٹ کنفیگریشن

• محفوظ تنصیب کے لیے 4 بڑھتے ہوئے سوراخ (Ø3mm)

• اعلی وشوسنییتا اور تھرمل استحکام کے لیے ڈیزائن کیا گیا ہے۔

باکس آپٹرونکس کا انتخاب کیوں کریں؟

• شپمنٹ سے پہلے 100% ٹیسٹنگ کے ساتھ سخت کوالٹی کنٹرول

• مستحکم بلک ڈیلیوری کی صلاحیت کے ساتھ مسابقتی قیمت

• طول موج، طاقت، فائبر اور کنیکٹرز کے لیے لچکدار حسب ضرورت اختیارات

• تشخیص کے لیے نمونہ ٹیسٹنگ دستیاب ہے۔

• DHL، UPS، اور FedEx ایکسپریس ڈیلیوری کے ساتھ عالمی ترسیل

• PM اور نان PM دونوں ورژن دستیاب ہیں۔

• متعدد پاور ریٹنگ کے اختیارات: 500mW سے 10W

• وسیع طول موج کی کوریج: 980nm, 1030nm, 1064nm

• پیداواری مقدار کے لیے قابل اعتماد طویل مدتی فراہمی

آرڈرنگ انفارمیشن-1064nm ہائی پاور آپٹیکل اسولیٹر

ماڈل کا نام

HPMIS - XXXX - X - X - X - X - X - XX

مثال: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm ہائی پاور پی ایم آئیسولیٹر، سست محور کام کرنے والا، تیز محور بلاک، پی ایم پانڈا فائبر، 900μm ڈھیلا ٹیوب، 1m فائبر کی لمبائی، 58x28x26mm پیکیج، 10W ہینڈلنگ پاور

مثال: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm ہائی پاور آئسولیٹر (نان پی ایم)، ہائی 1060 فائبر، 900μm ڈھیلی ٹیوب، 1m فائبر کی لمبائی، 58x28x26mm پیکیج، 5W ہینڈلنگ پاور

دستیاب حسب ضرورت کے اختیارات

• مرکز طول موج: 980nm, 1030nm, 1064nm، دیگر طول موج درخواست پر دستیاب ہے

• پاور کی درجہ بندی: 500mW, 1W, 2W, 5W, 10W، اپنی مرضی کے مطابق ڈیزائن کے لیے زیادہ پاور دستیاب ہے

• پولرائزیشن کی قسم: PM (پولرائزیشن مینٹیننگ) یا نان PM (معیاری سنگل موڈ)

• PM محور کی ترتیب: سست محور کام کر رہا ہے، دونوں محور کام کر رہے ہیں۔

• فائبر کی قسم: PM Panda fiber، Hi1060، دیگر خاص فائبر

• فائبر کی لمبائی: 0.5m, 0.8m, 1m, 1.5m, 2m (اپنی مرضی کے مطابق لمبائی دستیاب ہے)

• پگٹیل کی قسم: 250μm ننگے فائبر، 900μm ڈھیلی ٹیوب، 3.0 ملی میٹر ڈھیلی ٹیوب

• پیکیج کا سائز: معیاری 58x28x26mm یا حسب ضرورت پیکیج کے طول و عرض

• مطالبہ کرنے والی ایپلیکیشنز کے لیے اعلی آئسولیشن ورژن دستیاب ہیں۔

اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم اپنی تفصیلات کے ساتھ ہماری سیلز ٹیم سے رابطہ کریں۔

ڈیٹا شیٹ اور ٹیسٹ رپورٹ-1064nm ہائی پاور آپٹیکل الگ تھلگ

ہر یونٹ کو ایک جامع ٹیسٹ رپورٹ کے ساتھ بھیج دیا جاتا ہے جس میں کارکردگی کے پیمائش کے پیرامیٹرز کو دستاویز کیا جاتا ہے۔ ڈیٹا شیٹ پی ڈی ایف فائل میں تفصیلی وضاحتیں شامل ہیں۔

• ہر یونٹ کے ساتھ انفرادی ٹیسٹ رپورٹ شامل ہے۔

ڈیٹا شیٹ

اقتباس اور ادائیگی کی شرائط

اقتباس کی شرائط

• EXW

• DAP

• FOB

• دیگر شرائط: براہ کرم ہم سے بات کرنے کے لیے رابطہ کریں۔

ادائیگی کی شرائط

• PayPal: نمونے اور چھوٹے آرڈرز کے لیے تیز اور محفوظ ادائیگی

• T/T (بینک ٹرانسفر): عام پروڈکشن آرڈرز کے لیے ادائیگی کا معیاری طریقہ

• علی بابا تجارتی یقین دہانی: خریدار کی گارنٹی کے ساتھ آن لائن لین دین کے لیے محفوظ آرڈر کا تحفظ

• کریڈٹ کارڈ: PayPal اور Alibaba دستیاب ہیں۔

• لچکدار ادائیگی کی شرائط: قابل تبادلہ

لیڈ ٹائم

• معیاری پیداوار: ~10-15 کام کے دن

• حسب ضرورت کنفیگریشنز: 15-20 کام کے دن

• والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے رابطہ کریں۔

• بین الاقوامی شپنگ: ~3-5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

• تیز سروس: درخواست پر دستیاب ہے۔

آپریشن نوٹس اور ہینڈلنگ-1064nm ہائی پاور آپٹیکل الگ تھلگ

ESD تحفظ

اگرچہ آپٹیکل الگ تھلگ غیر فعال آلات ہیں، کارکردگی اور وشوسنییتا کو برقرار رکھنے کے لیے مناسب ہینڈلنگ کی ضرورت ہے۔

• صاف، دھول سے پاک سطح پر کام کریں۔

• فائبر اینڈ چہروں کو براہ راست چھونے سے گریز کریں۔

• استعمال میں نہ ہونے پر کنیکٹرز پر ڈسٹ کیپس رکھیں

• ہینڈلنگ اور انسٹالیشن کے دوران مناسب ESD تحفظ استعمال کریں۔

• فائبر پگٹیلز کو نقصان پہنچانے سے بچنے کے لیے احتیاط سے ہینڈل کریں۔

فائبر ہینڈلنگ

• فائبر کو زیادہ موڑنے سے گریز کریں۔

• فائبر پگٹیلز کو نہ کھینچیں اور نہ ہی مروڑیں۔

• مناسب صفائی کے ٹولز کا استعمال کرتے ہوئے کنکشن سے پہلے فائبر کنیکٹرز کو صاف کریں۔

• جب کنیکٹر استعمال میں نہ ہو تو ہمیشہ ڈسٹ کیپس استعمال کریں۔

• استعمال سے پہلے فائبر اینڈ فیس کو پہنچنے والے نقصان کا معائنہ کریں۔

• زیادہ سے زیادہ ٹینسائل لوڈ (5N) سے زیادہ نہ ہو

پاور ہینڈلنگ کے تحفظات

• یقینی بنائیں کہ ان پٹ پاور زیادہ سے زیادہ درجہ بندی سے زیادہ نہ ہو۔

• اوورلوڈ سے بچنے کے لیے بجلی کی مناسب نگرانی کا استعمال کریں۔

• اعلی طاقت کی سطح پر مناسب گرمی کی کھپت کی اجازت دیں۔

• ہائی پاور لگاتار آپریشن کے لیے ہیٹ سنک پر چڑھیں۔

انسٹالیشن اور ماؤنٹنگ

• 4 بڑھتے ہوئے سوراخوں کا استعمال کرتے ہوئے آئسولیٹر کو محفوظ طریقے سے ماؤنٹ کریں۔

• اضافی نقصان کو کم کرنے کے لیے مناسب سیدھ کو یقینی بنائیں

• فائبر موڑنے والے رداس کے لیے کافی جگہ دیں۔

• بھروسہ کے لیے مخصوص درجہ حرارت کی حد کے اندر کام کریں۔

• فائبر پگٹیلز پر مکینیکل دباؤ سے بچیں۔

• درست سگنل کی سمت کے لیے مناسب بندرگاہ کی سمت بندی کو یقینی بنائیں

• انسٹالیشن سے پہلے آگے/الٹی سمت کی تصدیق کریں۔

کوالٹی اشورینس

Box Optronics قابل اعتماد کارکردگی کے ساتھ اعلیٰ معیار کے آپٹیکل اجزاء فراہم کرنے کے لیے پرعزم ہے۔ ہمارے تمام ہائی پاور آپٹیکل آئیسولیٹر شپمنٹ سے پہلے سخت جانچ اور کوالٹی کنٹرول سے گزرتے ہیں۔

وارنٹی

• شپمنٹ کی تاریخ سے 12 ماہ کی محدود وارنٹی

• وارنٹی مواد اور کاریگری میں نقائص کا احاطہ کرتی ہے۔

• وارنٹی کے تحت خراب یونٹس کی مفت مرمت یا تبدیلی

• وارنٹی غلط استعمال، غلط استعمال، یا غیر مجاز ترمیم سے ہونے والے نقصان کا احاطہ نہیں کرتی ہے۔
