1. Ytterbium-doped Fiber Amplifier کا تعارف
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس اور ادائیگی کی شرائط
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور بعد از فروخت سروس

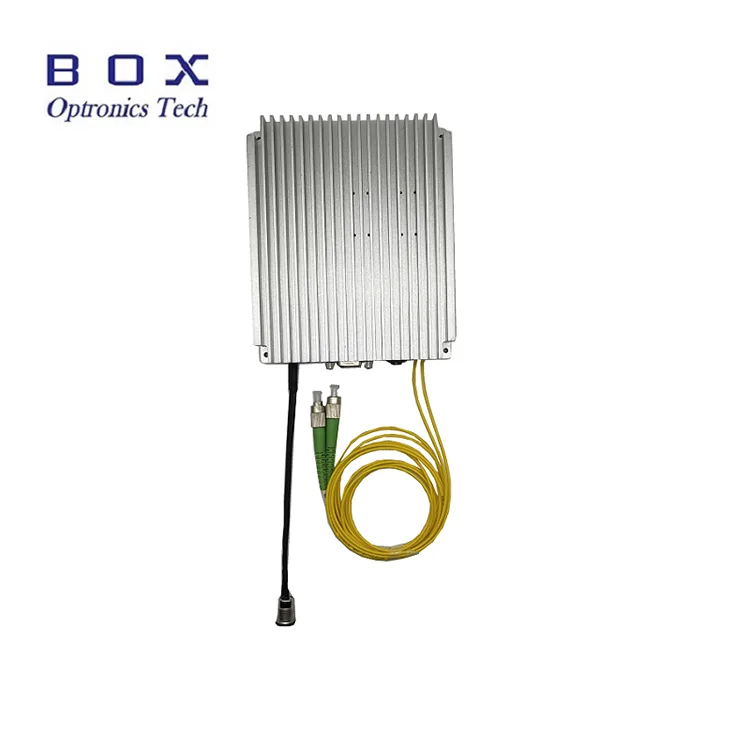

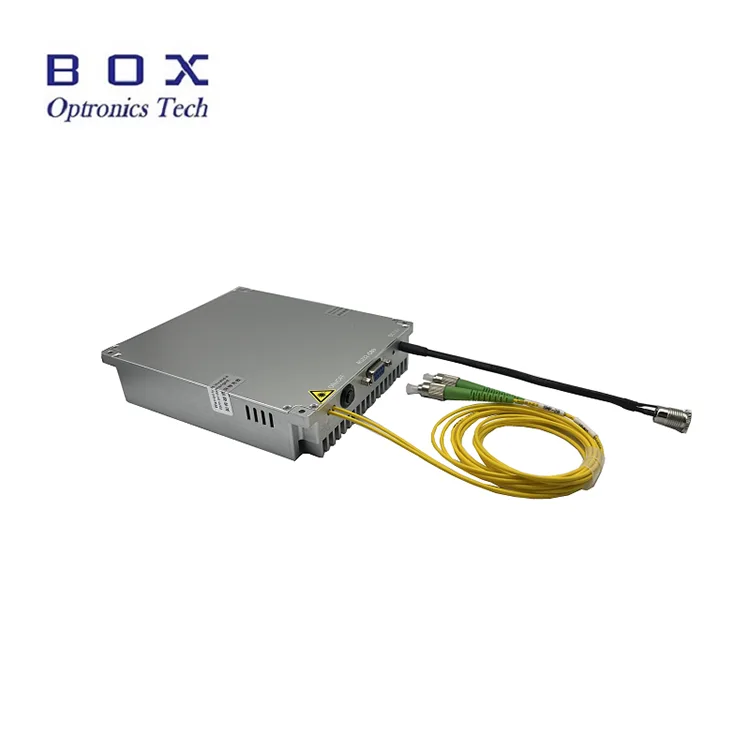

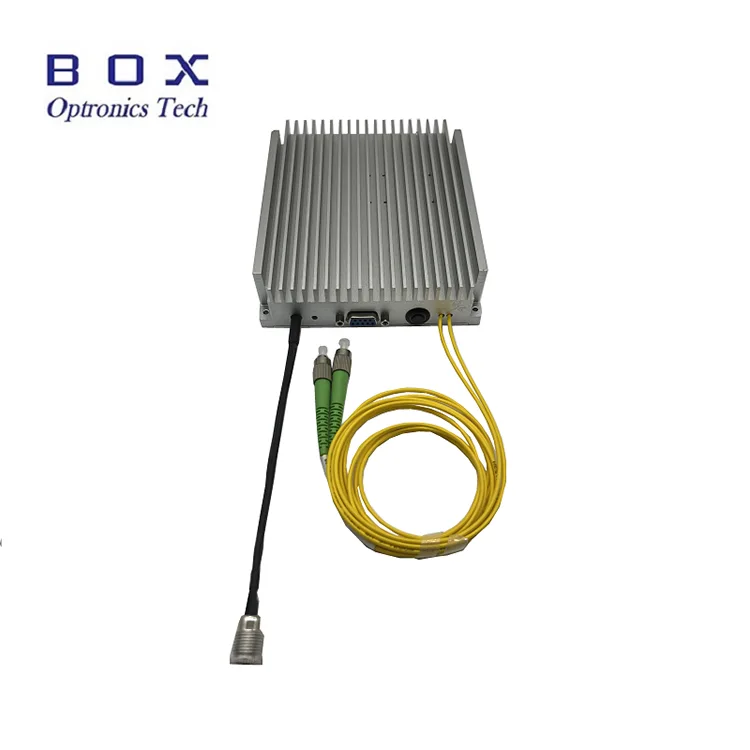

Ytterbium-doped Fiber Amplifier (YDFA) ایک سیمی کنڈکٹر پمپ لیزر کا استعمال ytterbium-doped گین فائبر کو اکسانے کے لیے کرتا ہے، جو 1030–1080nm طول موج کی حد میں موثر آپٹیکل ایمپلیفیکیشن فراہم کرتا ہے۔ ایمپلیفائر 17/20/23/25/26/27/30/33/37/40dBm پر اختیاری اور مسلسل ایڈجسٹ سیچوریٹڈ آؤٹ پٹ پاور پیش کرتا ہے، جس میں زیادہ فائدہ، کم شور اور مستحکم آؤٹ پٹ کارکردگی ہے۔
بینچ ٹاپ اور کمپیکٹ ماڈیول کنفیگریشن دونوں میں دستیاب، YDFA فرنٹ پینل کنٹرول، سیریل کمیونیکیشن، اور PC سافٹ ویئر آپریشن کو سپورٹ کرتا ہے، جو اسے سائنسی تحقیق، صنعتی لیزر سسٹمز، فائبر لیزر ایپلی کیشنز، اور درست آپٹیکل پیمائش کے نظام میں 1064nm لیزر ایمپلیفیکیشن جیسی ایپلی کیشنز کے لیے موزوں بناتا ہے۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
آپریٹنگ طول موج |
nm |
1030~1070، 1040~1080 |
|
|
ان پٹ پاور |
ڈی بی ایم |
0~10 |
مرضی کے مطابق |
|
سیر شدہ آؤٹ پٹ پاور |
ڈی بی ایم |
17/20/23/25/26/27/30/33/37/40 |
@0dBm ان پٹ |
|
شور کا پیکر |
ڈی بی |
≤5.0 |
|
|
پولرائزیشن پر منحصر فائدہ |
ڈی بی |
<0.3 |
ایس ایم فائبر |
|
پولرائزیشن ختم ہونے کا تناسب |
ڈی بی |
>20 |
پی ایم فائبر |
|
ان پٹ/آؤٹ پٹ تنہائی |
ڈی بی |
>35 |
|
|
فائبر کی قسم |
- |
Hi1060 یا PM980 |
|
|
کنیکٹر |
- |
ایف سی/اے پی سی |
|
|
آپریٹنگ موڈ |
- |
ACC/APC(1) |
|
|
طول و عرض |
ملی میٹر |
260(W)×280(D)×120(H) |
بینچ ٹاپ(17-26dBm) |
|
260(W)×320(D)×120(H) |
بینچ ٹاپ(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
بینچ ٹاپ(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
ماڈیول(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
ماڈیول(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
ماڈیول(27~40dBm) |
||
|
بجلی کی فراہمی |
V |
AC 110~240V، <30W |
بینچ ٹاپ |
|
بجلی کی فراہمی |
V |
5V DC، <15W |
ماڈیول |
|
کنٹرول موڈ |
- |
RS232 سیریل مواصلات |
ماڈیول |
|
مواصلاتی انٹرفیس |
- |
DB9 خواتین |
ماڈیول |
|
آپریٹنگ درجہ حرارت |
℃ |
-5~+35 |
|
|
آپریٹنگ نمی کی حد |
% |
0~70 |
|
● وسیع طول موج کی حد؛
● 40dBm تک ہائی آؤٹ پٹ پاور؛
● کم شور کا اعداد و شمار؛
● Hi1060 یا PM980 اختیاری۔
● نان لائنر آپٹکس؛ l
● مائکروویو فوٹوونکس؛
● مربوط LiDAR سسٹمز۔

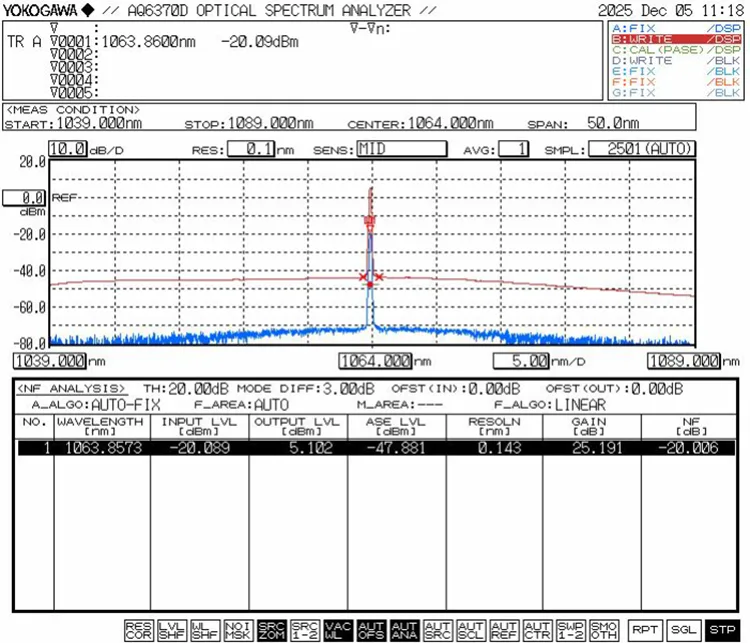

● ایمپلیفائیڈ 1064nm سگنل کا آپٹیکل سپیکٹرم 0dBm ان پٹ پاور، 3A
● پاور عدم استحکام @ آؤٹ پٹ پاور 27dBm، 0dBm ان پٹ 1064nm، APC موڈ

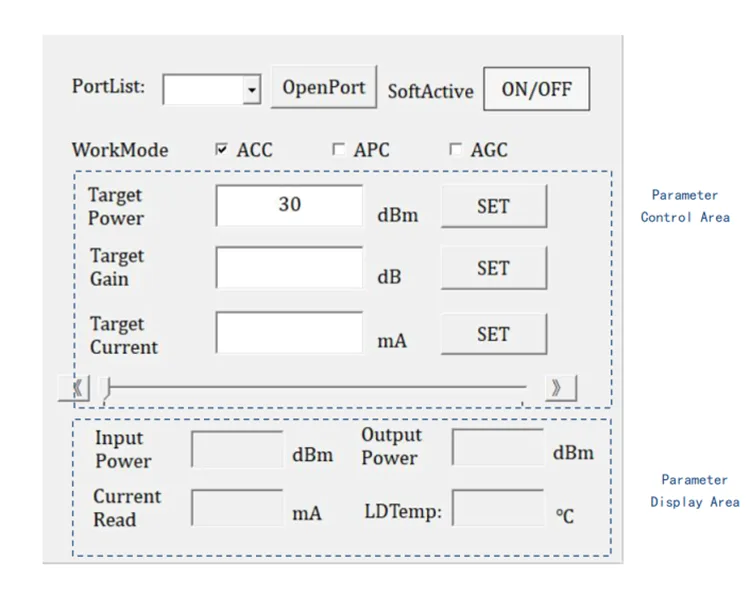

● PC کنٹرول سافٹ ویئر انٹرفیس

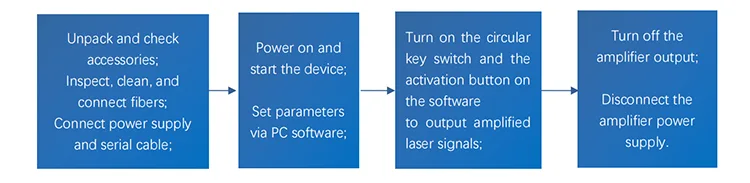

مرحلہ 1۔ پیک کھولنا اور اسمبلی کرنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں، بشمول پاور کیبل یا پاور اڈاپٹر، فائبر جمپر، آپریشن مینوئل، ٹیسٹ رپورٹ وغیرہ۔
بجلی کی فراہمی کو مربوط کریں: بینچ ٹاپ ایمپلیفائر براہ راست AC پاور سے منسلک ہو سکتے ہیں۔ ماڈیولر ایمپلیفائرز کو ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہونا چاہیے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتا ہے۔
فائبر کنیکٹر کے آخری چہرے کا معائنہ کرنے اور اسے صاف کرنے کے لیے خصوصی آلات اور اوزار (فائبر اینڈ فیس انسپکٹر، فائبر کنیکٹر کلیننگ کٹ) استعمال کریں۔ صرف اس صورت میں جب یہ مکمل طور پر صاف ہو، سگنل لائٹ سورس کو ایمپلیفائر ان پٹ پورٹ سے جوڑنے کے لیے فائبر جمپر استعمال کریں۔
مرحلہ 2۔ ایمپلیفائر کی پاور سپلائی کو آن کریں، پی سی سافٹ ویئر میں ورکنگ موڈ کو منتخب کریں، اور آؤٹ پٹ پاور یا پمپ کرنٹ جیسے پیرامیٹرز سیٹ کریں۔
نوٹ: ہر بار جب ایمپلیفائر ماڈیول آن ہوتا ہے، تو ورکنگ موڈ (APC/ACC) اور ایمپلیفائر کی ورکنگ کرنٹ یا آؤٹ پٹ پاور آخری استعمال کے پیرامیٹر کی ترتیبات ہیں۔ اگر ایڈجسٹمنٹ کی ضرورت ہو تو اسے پی سی سافٹ ویئر کے ذریعے تبدیل کیا جا سکتا ہے۔ ایمپلیفائر عام طور پر فیکٹری میں کم از کم ورکنگ کرنٹ اور کم از کم آؤٹ پٹ پاور پر ڈیفالٹ سیٹ ہوتا ہے۔
مرحلہ 3۔ ماڈیول پر ایکٹیویشن کی سوئچ (ACT) کو دبائیں اور PC سافٹ ویئر پر سافٹ ایکٹیویشن سوئچ (SOFTACTIVE) پر کلک کریں۔ اس وقت، لیزر سگنل کو بڑھانا اور آؤٹ پٹ ہونا شروع ہوتا ہے۔ تجربے کے دوران، ورکنگ موڈ اور آؤٹ پٹ پاور کو ضرورت کے مطابق بروقت ایڈجسٹ کیا جا سکتا ہے۔
نوٹ: جب ایمپلیفائر روشنی خارج کرنے والی حالت میں ہوتا ہے (ایکٹیویشن سوئچ آن ہوتا ہے)، تو فائبر جمپر کنیکٹرز کو پلگ، ان پلگ یا جوڑنا سختی سے ممنوع ہے۔ بصورت دیگر، فائبر جمپر کنیکٹر کا آخری چہرہ اور خود ایمپلیفائر کے خراب ہونے کا امکان ہے، جس کی وجہ سے خرابی پیدا ہو سکتی ہے۔
سیٹ پی 4۔ استعمال کے بعد، ایکٹیویشن کلید سوئچ (ACT) کو بند کر دیں تاکہ ایمپلیفائر کا آؤٹ پٹ منقطع ہو جائے، بجلی کی فراہمی بند کر دیں، اور فائبر کنکشن منقطع کر دیں۔
|
YDFA |
آؤٹ پٹ پاور |
فائبر کی قسم |
طول و عرض |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-doped Fiber Amplifier |
17:17dBm 20: 20dBm 23:23dBm ... 40:40dBm |
SM: Hi1060 PM:PM980 |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: YDFA-27-PM-M
(آرڈر کی معلومات: Ytterbium-doped Fiber Amplifier، 27dBm آؤٹ پٹ پاور، PM980 فائبر کے ساتھ، ماڈیول پیکیج)۔
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار: 10-15 کام کے دن۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔
● ایمپلیفائر کو درجہ بندی شدہ آپٹیکل سگنل طول موج اور پاور رینج کے اندر کام کرنا چاہیے۔ مخصوص حد سے باہر آپٹیکل سگنل ان پٹ نہ کریں۔ مخصوص پیرامیٹرز کے لیے پروڈکٹ ٹیسٹ رپورٹ دیکھیں۔
● شروع کرنے سے پہلے، یقینی بنائیں کہ پاور سوئچ اور کلیدی سوئچ آف ہیں، پھر پاور سپلائی کو جوڑیں۔ شٹ ڈاؤن کرتے وقت، سب سے پہلے کلیدی سوئچ کو بند کریں، اور آؤٹ پٹ انڈیکیٹر کے باہر جانے کے بعد بجلی کی فراہمی منقطع کریں۔ جب ایمپلیفائر کام کر رہا ہو تو بجلی کی فراہمی کو براہ راست منقطع نہ کریں۔
● ان پٹ اور آؤٹ پٹ فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے کی سفارش نہیں کی جاتی ہے، کیونکہ یہ دھول کی آلودگی، اندراج کے نقصان میں اضافہ، یا فائبر کنیکٹر کے سرے کے چہرے کو جلانے کا سبب بن سکتا ہے۔
● مین آؤٹ پٹ پورٹ پر FC/APC کنیکٹر صرف پاور ٹیسٹنگ کے لیے ہے۔ اسے دوسرے فائبر کنیکٹرز سے جوڑنے کی سختی سے ممانعت ہے۔ اگر آؤٹ پٹ فائبر کو دوسرے ریشوں سے جوڑنے کی ضرورت ہے تو، فائبر فیوژن اسپلائزر کے ساتھ فیوژن سپلیسنگ کی سفارش کی جاتی ہے۔
● آلے کو نمی، دھول اور سنکنرن سے دور رکھیں؛ اسے خشک جگہ پر محفوظ کریں۔
● وارنٹی کی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔
(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
